Kapitel 13
Systeme zur
Arbeitsverrichtung
13.10
ZYLINDER MIT OVALEM UND QUADRATISCHEM QUERSCHNITT
Bei Linearzylindern mit kreisrundem Querschnitt kann sich der Kolben während des
Hubs verdrehen. Hier schaffen Zylinder mit ovalem oder quadratischem Querschnitt
Abhilfe.
Insbesondere Ovalzylinder stellen aufgrund ihrer flachen Bauweise eine platzsparende
Alternative dar.
Die Verdrehsicherung des Kolbens beruht auf der Form des Querschnitts des Rohrge-
häuses und des Kolbens. Das zulässige Drehspiel hängt ausschließlich von der Kombi-
nation aus Gehäuse und Kolben ab.
13.11

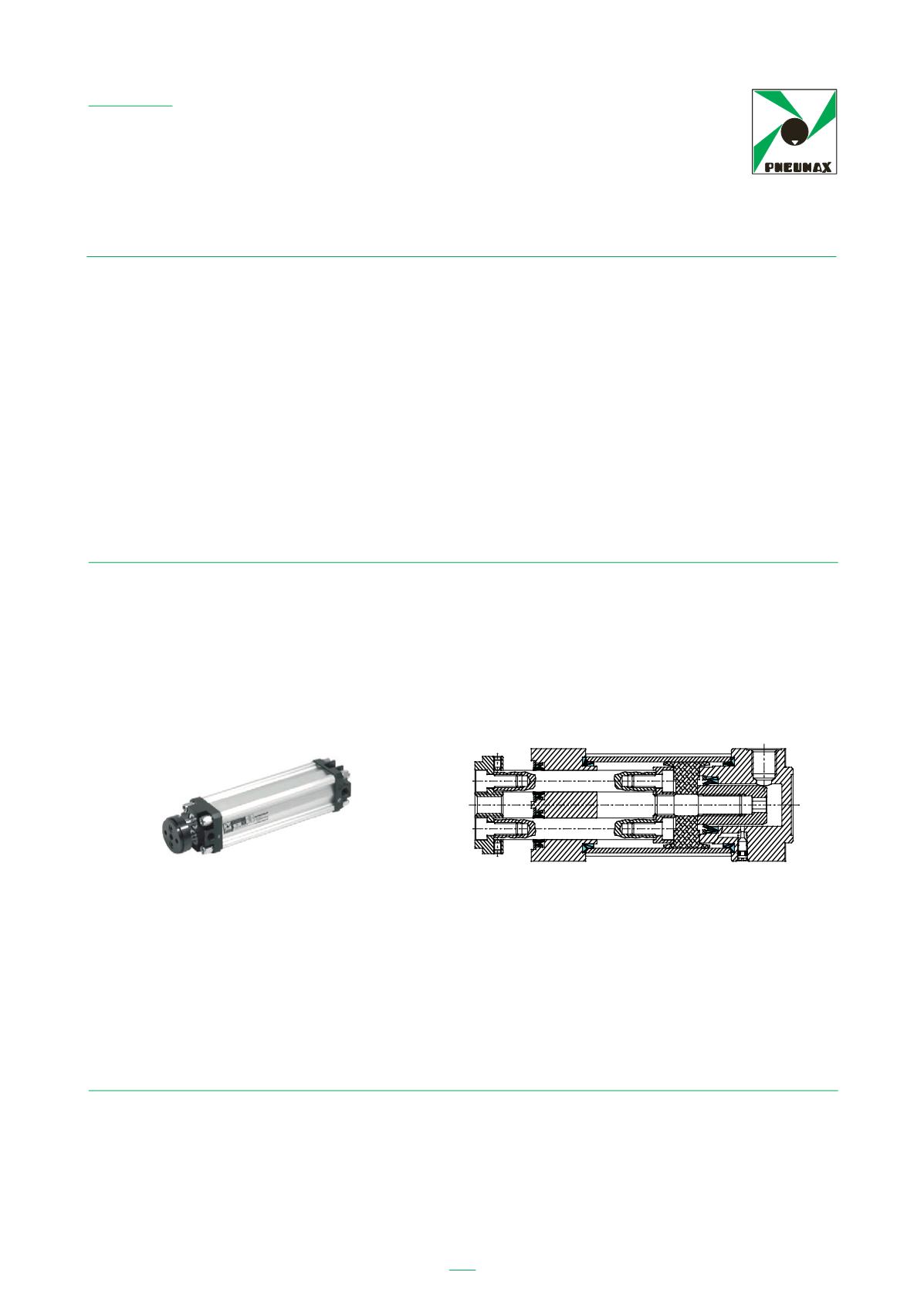

DOPPELKOLBENSTANGEN-ZYLINDER
Eine noch präzisere Verdrehsicherung bieten Zylinder, bei denen zwei parallele Kol-
benstangen mit einem Kolben verbunden sind. Die beiden Stangen werden von außen
über eine Verbindungsplatte aneinander befestigt. Die zu bewegende Last wird an
diese Platte angehängt.
Diese Bauweise gewährleistet eine optimale Verdrehsicherung. Zudem kann der Zylin-
der so auch geringe seitliche Belastungen aufnehmen.
Selbstverständlich gibt es noch weitere Methoden der Verdrehsicherung, wie z. B.
sechseckige Kolbenstangen, die über eine entsprechende Führungsbuchse und einen
Dichtring derselben Form miteinander verbunden sind. Derartige Lösungen werden in
der Regel bei Mikrozylindern eingesetzt.
13.12
KURZHUB- UND KOMPAKTZYLINDER
Wie die Bezeichnung bereits verrät, sind Kurzhubzylinder konstruktiv für kurze Hublän-
gen ausgelegt.
Sie wurden speziell für den Einbau in beengten Räumen konzipiert. Aufgrund der ge-
ringen Baugröße darf die Kolbenstange hier nicht mit Führungen versehen werden.
Dadurch können Kurzhubzylinder keine seitlichen Belastungen tragen.
