Kapitel 21
Schaltungen
Der Zyklus kann im Dauerbetrieb ablaufen, wenn die Betätigungsart auf „AUTOMA-
TISCH“ gesetzt wird. Wird sie dagegen auf „MANUELL“ eingestellt, wird nur ein einzi-
ger Zyklus ausgeführt.
Die elektropneumatische Version lässt sich ganz ähnlich darstellen, indem ein Relais
als Speicher eingesetzt wird.
Im Folgenden soll ein kurzer Überblick über die Funktionsweise eines Relais gegeben
werden.

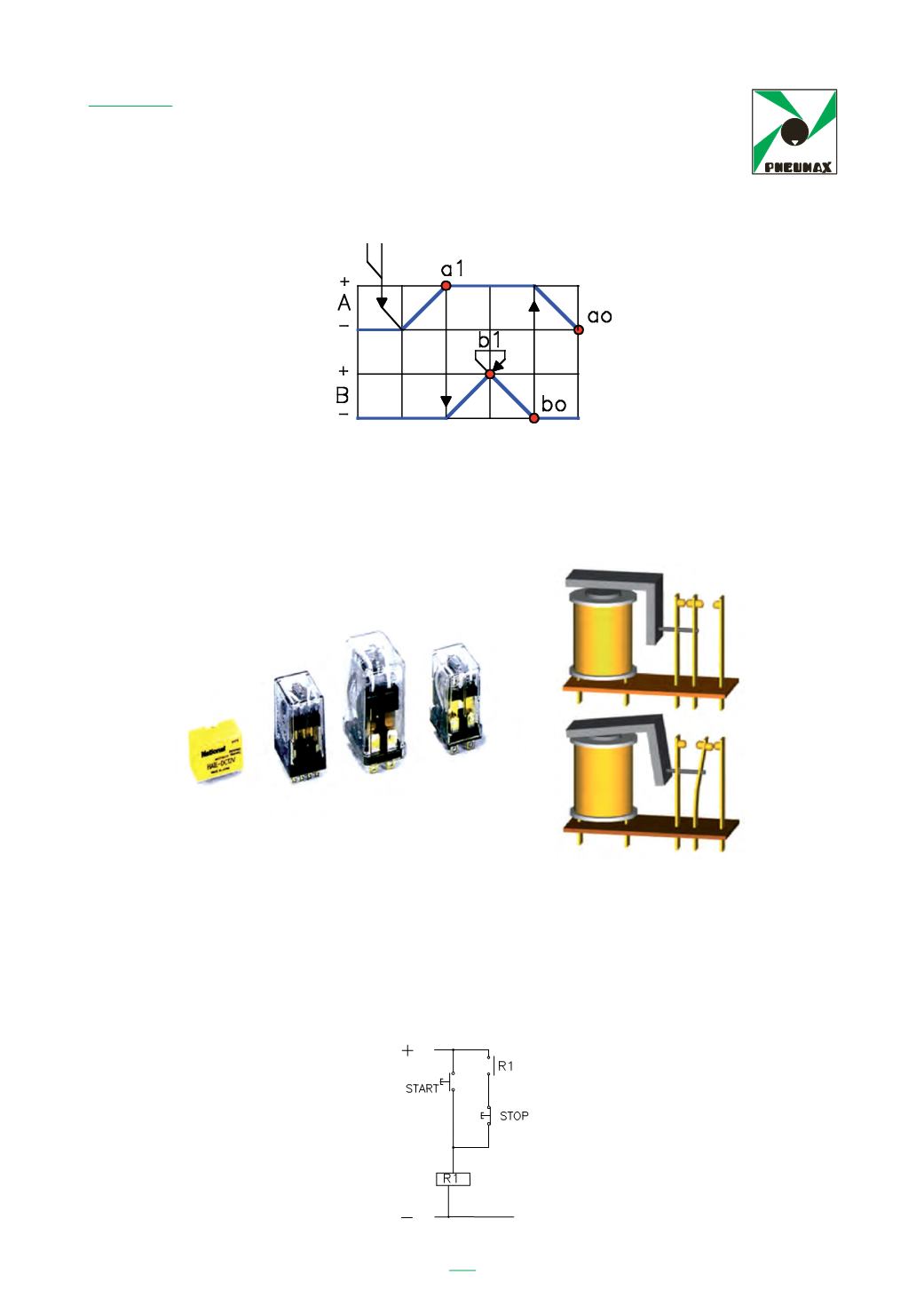

Relais sind elektromechanische Komponenten, die aus einem Elektromagneten und
einem Anker aus einem ferromagnetischen Material bestehen, auf das beim Anlegen
von Strom an die Spule eine Anziehungskraft ausgeübt wird. Der Anker ist mechanisch
mit mehreren Kontakten verbunden, die durch die Bewegung des Ankers selbst ge-
schlossen oder geöffnet werden. Häufig kommen Relais mit Umschaltkontakten (siehe
Abbildung) zum Einsatz; solche Relais können ein bis vier Umschalt- bzw. Wechsel-
kontakte haben. Die Selbsthaltefunktion wird verwendet, wenn ein elektrischer Steue-
rimpuls an das Relais gesendet wird, das sich durch Selbsthaltung aktiviert hält, auch
wenn das Steuersignal gerade nicht vorhanden ist.
238
Il ciclo può funzionare in continuo se il comando viene impostato su ” automatico”
oppure, se impostato su “manuale”, compiere un ciclo singolo.
Nella versione elettropneumatica è possibile arrivare ad una soluzione simile
utilizzando un relè da sfruttare come memoria.
Allo scopo icord amo il funzionamento del relè.
I relè sono componenti elettromeccanici costituiti da un elettromagnete e da
un’ancora di materiale ferromagnetico, che viene attratta quando si invia una corrente
elettrica al solenoide. L’ancora è vincolata meccanicamente ad alcuni contatti che
vengono chiusi o aperti dal movimento dell’ancora stessa. Vengono spesso utilizzati
relè con contatti in scambio, come quelli mostrati in figura; sisto o relè da uno a
quattro contatti in scambio. La funzione di autoritenuta viene utilizzata quando si
invia n segnale elettrico impul ivo al relè, il qual provvede ad autoalimentarsi
anche quando il segnale di comando v ene a mancare.
239
START GO
