Kapitel 21
Schaltungen
Ausgang 2 des Ventils wird der Leitung der Gruppe 1 und Ausgang 4 der Leitung der
Gruppe 2 zugeteilt. Das Ventil fungiert somit als „Selektionsventil“.

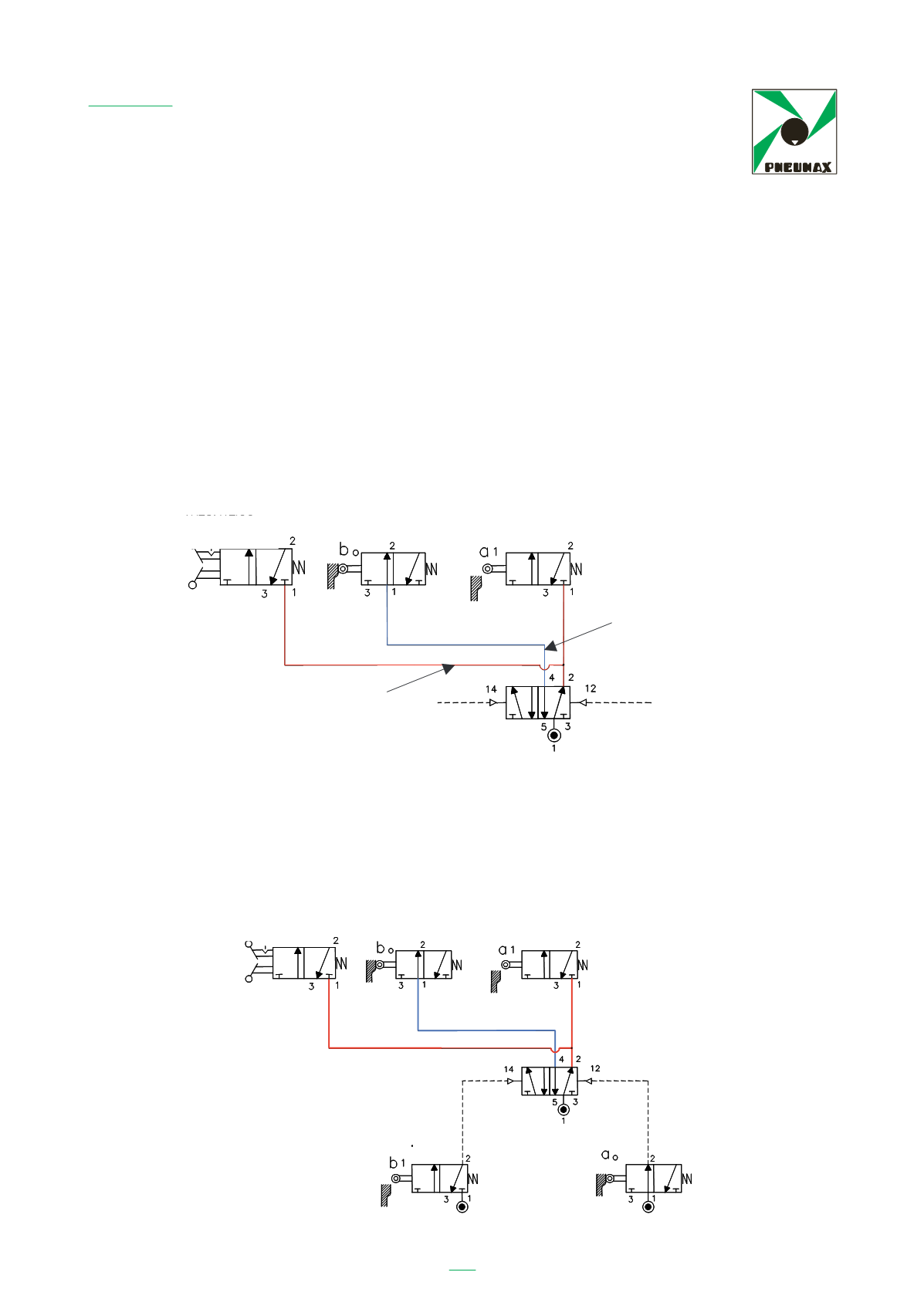

Als nächstes werden die Endlagenventile nach dem folgenden Kriterium mit den bei-
den festgelegten Leitungen verbunden:
– Verbinden der Zuführungen (Anschluss 1) aller Endlagenventile der Zylinder der
Gruppe 1 – außer dem letzten – mit der Leitung der Gruppe 1. In diesem Fall wird a1
verbunden, wobei das letzte b1 frei bleibt. Verbinden des Druckluftanschlusses des
START-Ventils mit derselben Leitung.
– Verbinden der Zuführungen (Anschluss 1) aller Endlagenventile der Zylinder der
Gruppe 2 – außer dem letzten – mit der Leitung der Gruppe 2. b0 wird verbunden, das
letzte a0 bleibt frei.
An der Abfolge erkennt man, dass das Endlagenventil b1 das letzte in der Gruppe 1
abgegebene Signal ist; es wurde als impulsförmiges Signal erkannt. Daher wird es zum
Aktivieren der Leitung der Gruppe 2 eingesetzt, indem es mit dem Steueranschluss 14
des Selektionsventils verbunden wird. Genauso verhält es sich mit a0 in der Gruppe
2, wo es das letzte am Ende des Zyklus ausgegebene Signal ist, das dazu dient, die
Ausgangsbedingungen zum Starten eines neuen Zyklus wiederherzustellen, indem es
sein Signal an den Steueranschluss 12 des Selektionsventils sendet.
Dedicheremo l’uscita 2 della valvola alla linea del primo gruppo l’uscita 4 a quella
del secondo e chiameremo la valvola “ selettore “.
La fase successiva consiste nel collegare i fine corsa alle due linee dedicate secondo
questo criterio:
-
collegare le alimentazioni ( attacco 1 ) di tutti i fine corsa appartenenti ai
cilindri del primo gruppo tranne l’ultimo, alla linea del primo gruppo. Nel
nost o caso collegheremo a
1
lasciando libero l’ultimo b
1
. Collegare inoltre
l’alimentazione d lla valvola i START alla stessa linea.
-
Collegare le alimentazioni ( attacco 1 ) di tutti i fine corsa appartenenti ai
cilindri del secondo gruppo tranne l’ultimo, alla linea del secondo gruppo.
Collegheremo b
0
lasciando libero l’ultimo a
0
.
Dalla sequenza possiamo notare che il fine corsa b
1
rappresenta l’ultimo segnale
liberato nel primo gruppo e lo abbiamo riconosciuto come impulsivo. Lo adoperiamo
quindi per attivare la linea del secondo gruppo inviandolo al comando 14 del
selettore. Ident ca situazio e la abbiamo con a
0
nel secondo gruppo, i fat i è l’ultimo
segnale liberato a fine ciclo e servirà, inviando il proprio segnale al comando 12 del
selettore, a ripristinare le condizioni di partenza per un nuovo ciclo.
236
1° gruppo
2° gruppo
Ora non rimane che inviare alle valvole che comandano i cilindri i segnali
provenienti dalle uscite dei fine corsa e dallo START.
AUTOMATISCH
Start
AUTOMATISCH
Start
MANUELL
MANUELL
G up e 1
Gruppe 1
