196

Kapitel 21

Schaltungen

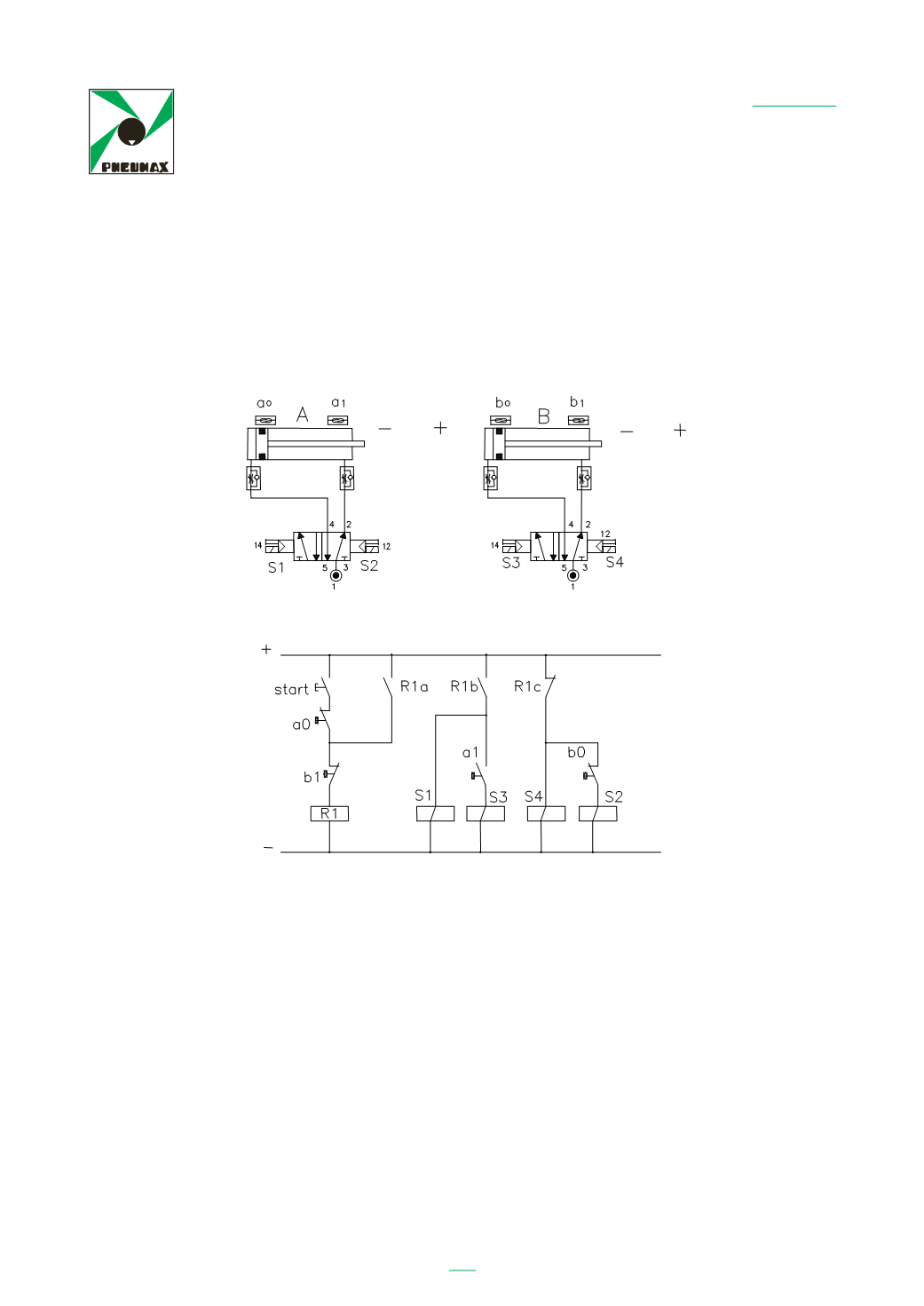

Das Prinzip der Selbsthaltefunktion wird in der Abbildung verdeutlicht. Beim Drücken

von START wird die Spule des Relais R1 erregt; sie aktiviert einen parallel zum Start-

taster geschalteten Kontakt und versorgt sich selbst mit Strom. Beim Loslassen von

START fällt der Kontakt von R1 ab.

Nach diesem Prinzip können die Wechselkontakte des Relais verwendet werden, um

so die in der pneumatischen Version beschriebene Selektion zu realisieren. Die Signal-

selektion erfolgt über dieselben Endschalter b1 und a0, die hier anstelle eines pneuma-

tischen Signals ein elektrisches Signal ausgeben.

Das Startsignal erregt über die in Reihe geschalteten a0 (NO) und b1 (NC) das Relais

R1, dass sich mithilfe des Kontakts R1a selbst mit Strom versorgt.

Gleichzeitig aktiviert es die Wechselkontakte R1b und R1a. Die Spule S1 wird aktiviert

und schaltet das entsprechende Magnetventil, das befiehlt, dass Zylinder A in Stel-

lung + fährt. Der Endschalter a0 wird losgelassen, doch das Relais R1 hält sich durch

den Kontakt R1a selbst aktiv. Nach Vollendung seines Hubs aktiviert Zylinder A den

Endschalter a1, der über den geschlossenen Kontakt R1b versorgt wird und die Spule

S3 erregt. Zylinder B fährt in Richtung Plusstellung. Nach Erreichen dieser Stellung

aktiviert er den Endschalter b1, der den Kontakt öffnet und zum Abfallen von Relais

R1 führt. Die Wechselkontakte R1b und R1a kehren in ihre Ruhestellung zurück, und die

Spule S4 befiehlt Zylinder B, wieder in die Minusstellung zurückzufahren, um erneut

b0 zu aktivieren. Die Erregung der Spule S2 bringt Zylinder A wieder zurück in die

Minusstellung.

Wenn Start gedrückt geblieben ist, startet der Zyklus nach Aktivieren von a0 von neu-

em; andernfalls wird er solange angehalten, bis ein neuer Startbefehl erfolgt.

Lo schema mostra il sistema di autoritenuta. Quando START viene premuto, la

bobina del relè R1 viene eccitata, attiva un proprio contatto in parallelo al pulsante di

partenza, e si autoalimenta. Quando SART viene rilasciato, la continuità è mantenuta

dal contatto. Il contatto di R1 cadrà quando verrà premuto il pulsante di STOP.

Con questo sistema possiamo utilizzare i contatti di scambio del relè e realizzare il

“ selettore “ come visto nella versione pneumatica. La selezione dei segnali sarà

effettuata dai medesimi fine corsa b

1

ed a

0

che anziché liberare un segnale

pneumatico lib ano un segnale elettrico.

Il segnale di Start, attraverso la serie di a0 ( N.A.) e b1 ( N.C.) , eccita il relè R1 che

si autoritiene tramite il contatto R1a.

240

Lo schem mostra il sistema di autoritenuta. Quando START viene premuto, la

bobina del relè R1 viene eccitata, attiv un proprio contatto in parallelo al pulsant di

partenza, e si aut alimenta. Quando SART viene rilas iato, la conti uità è mantenuta

dal con atto. Il contatto di R1 cadrà quando verrà premuto il pulsante di STOP.

Con q esto sistema possiamo utilizzare contatti di scambio del relè e realizzare il

“ selettore “ come visto nella versione pneumatica. La selezione dei segnali sarà

effettuata dai medesimi fine corsa b

1

ed a

0

che anziché liberare un segnale

pneum tico lib rano un seg al elettrico.

Il segnale di S art, ttraverso la seri di a0 ( N.A.) e b1 ( N.C.) , eccita i relè R1 che

si autoritiene tramite il contatto R1a.
