Kapitel 21
Schaltungen
Zeitglieder bieten keine Wiederholgenauigkeit, da sie in ihrer Funktionsweise von der
physikalischen Beschaffenheit der Luft abhängen, die nicht konstant ist. Ihre Leistung
ist jedoch für die meisten Anwendungen völlig ausreichend.
21.5
LOGIKFUNKTIONEN
Pneumatische Systeme funktionieren in den meisten Fällen wie digitale Systeme, wo
die Funktionsweise der Komponenten durch den Zustand eines Signals gegeben ist.
Ist der Zustand vorhanden, ist dies durch eine 1 definiert; ist er nicht vorhanden, ent-
spricht dies einer 0.
Eine Modulation der Signale ist nicht erforderlich; sie müssen sich lediglich innerhalb
der Schaltbereiche der entsprechenden Komponenten bewegen.
Eine druckführende Leitung wird mit 1 symbolisiert, eine drucklose Leitung mit 0;
ebenso wird die Betätigung eines Endschalters mit 1 symbolisiert und die Nichtbetäti-
gung mit 0. Es sind also stets nur die beiden Zustände 1 und 0 möglich. Die Verarbei-
tung der Daten erfolgt nach den Regeln der binären Logik. Die logischen Grundfunkti-
onen sind: Affirmation (JA), Negation (NEIN), logische Summe (ODER) und logisches
Produkt (UND).
245
I temporizzatori non possono essere precisi nella ripetibilità perché il loro
funzionamento dipende dallo stato fisico dell’aria che non è costante. Per le
prestazioni che possono fornire sono però sufficientemente validi nella maggior parte
delle applicazioni.
21.5
Funzioni logiche
I sist mi pneumatici, lavorano nella maggior parte dei casi come i sistemi digitali, ed
il funzionamento dei componenti è definito dallo stato del segnale. La presenza sarà
semplicemente definita con 1 e l’assenza con 0. I segnali non hanno bisogno di essere
modulati, è sufficiente che rima gano entro i livelli di funzionamento dei singoli
componenti.
NA attivo
NC attivo
NC passivo
245
I temporizzatori on possono essere precisi nella ripetibilità perché il loro
funzionamento dipende dallo stato fisico dell’aria che non è costante. Per le
pr stazioni che possono fornire sono però sufficientemente validi nella maggior parte
delle applicazioni.
21.5
Funzioni logiche
I sistemi pneumatici, lavorano nella maggior parte dei casi come i sistemi digitali, ed
il funzioname to dei componenti è definito dallo stato del seg ale. La presenza sarà
semplicemente definita con 1 e l’assenza con 0. I s gnali non hanno b sog o di essere
modulati, è sufficiente che rimangano entro i livelli di funzionamento dei singoli
componenti.
NA attivo
NC attivo
NC passivo

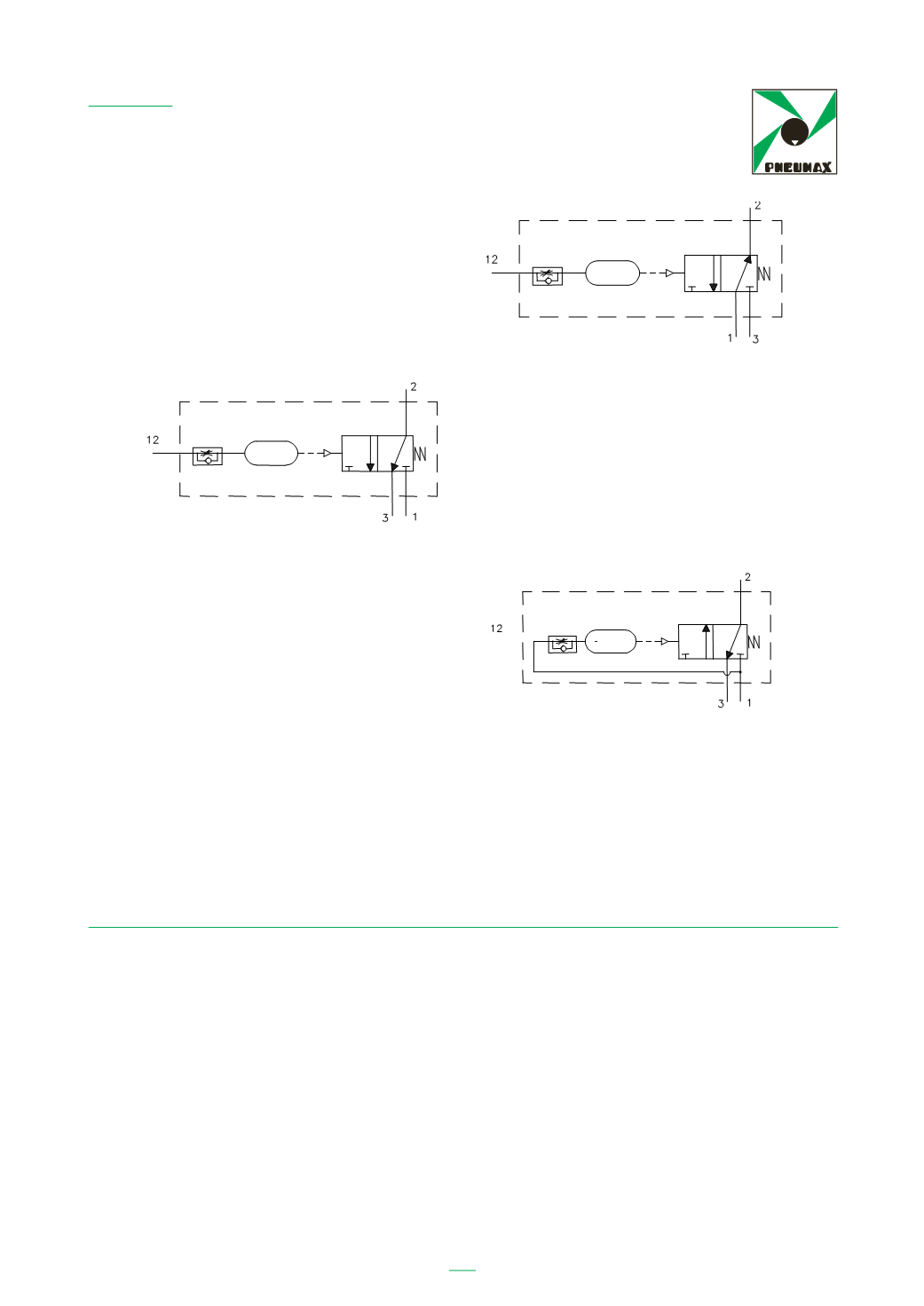

NO, AKTIV
