Kapitel 21
Schaltungen

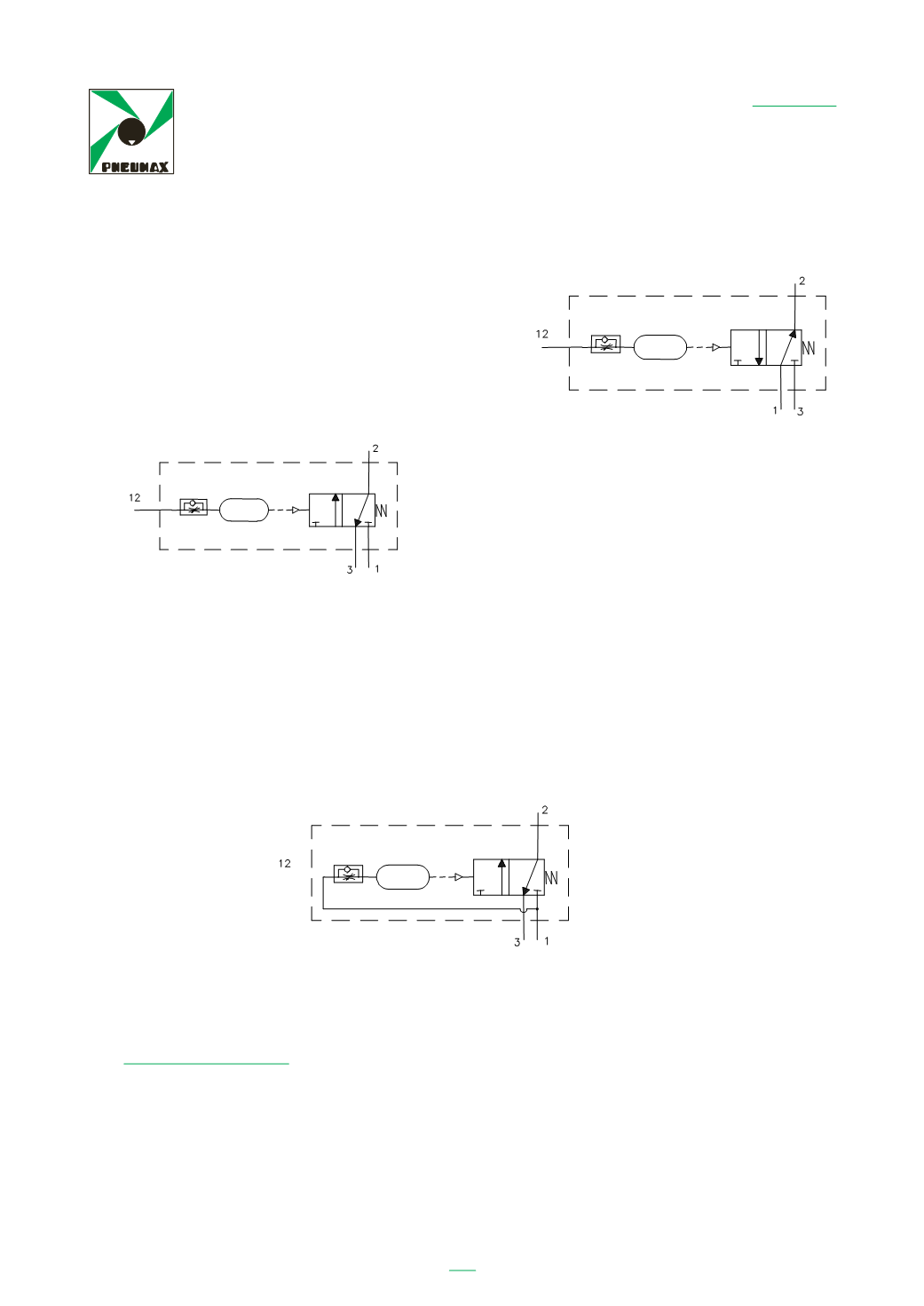

Am Steueranschluss wird nach dem nachstehenden Schema ein kleiner Behälter mit
einer Drossel angeschlossen.
Das Drosselrückschlagventil regelt den Druck in Richtung des Behälters, in dem sich
je nach Einstellung nach einer bestimmten Zeit ein Schwellendruck aufbaut, mit dem
das 3/2-Wegeventil umgeschaltet wird. Das pneumatische Signal gelangt nun im Fall
eines in Ruhestellung geschlossenen Ventils zum Ausgang 2 bzw. wird gelöscht, wenn
es sich um ein in Ruhestellung geöffnetes Ventil handelt. Kommt das Drucksignal 12
von außen, spricht man von einer aktiven Betätigung; bei einer direkten Verbindung
mit Eingang 1 spricht man dagegen von einer passiven Betätigung.
Abfallverzögerung
Bei der Abfallverzögerung wirkt das Drosselventil genau in die entgegengesetzte
Richtung, so dass das Drucksignal 12 das 3/2-Wegeventil sofort umschalten kann. Er-
lischt das Drucksignal, baut sich der Druck im Behälter in Abhängigkeit von der Dros-
seleinstellung ab, wobei der Schwellendruck für das Abfallen des 3/2-Wegeventils nur
langsam erreicht wird. Das Ausgangssignal erlischt beim in Ruhestellung geschlosse-
nen Ventil nach einer bestimmten Zeit; beim in Ruhestellung geöffneten Ventil tritt es
erneut auf. Auch hier unterscheidet man zwischen aktiver und passiver Betätigung.
La v lvola r golatrice di flusso unidirezionale regola i direzione del serbatoio nel
quale, in fu zione della strozzatura si creerà dopo un certo tempo, la pressione di
soglia per la commutazione della valvola 3/2. A questo punto il segnale pneumatico
si presenta all’uscita 2 nel caso di funzione NC oppure scompare in caso di funzione
NA. Il comando 12 può provenire d ll’esterno, ed i questo caso si parla di coma do
attivo, oppure può essere i coll amento diretto con la via di alimentazione 1, ed in
questo caso si parla di comando passivo
Ritardo in diseccitazione
Per il ritardo nella diseccitazione il regolatore di flusso regola nella direzione
opposta, quindi il comando 12 è subito attivo nel commutare la valvola 3/2. Quando
questo scompare , il volume del serbatoio si scarica controllato dalla strozzatura
ritardando il raggiungimento del valore di soglia di diseccitazione della valvola 3/2.
Il segnale in uscita scompare dopo un certo tempo nel caso NC o riappare nel caso
NA. Anche in questa versione è pr vist la funzio e a tiva e passiva.
NA attivo
NC attivo
NC passivo
La valvola regolatrice di flusso unidirezionale regola in direzione del serbatoio nel
quale, in funzione della strozzatura si creerà dopo un certo tempo, la pressione di
soglia per la commutazione della valvola 3/2. A questo punto il segnale pneumatico
si presenta ll’uscita 2 nel caso di funzione NC oppure scompare in caso di funzione
NA. Il om ndo 12 p ò provenire dall’ sterno, ed in questo caso si parla di com ndo
atti o, oppure può essere in collegamento diretto con la via di alimentazione 1, ed in
questo caso si arla di comando passivo
Ritardo in diseccitazione
Per il ritardo nella diseccitazione il regolatore di flusso regola nella direzione
opposta, quindi il comando 12 è subito attivo n l comm tare la valvola 3/2. Quando
questo scompare , il volume del serb toio si scarica controllato dalla strozzatura
ritardando il raggiungimento del valore di s glia di diseccitazione della valvola 3/2.
Il segnale in uscita scompare dopo un certo tempo nel caso NC o riappare nel caso
NA. Anche i questa versione è previs a la funzione attiva e passiva.
NA attivo
NC attivo
NC passivo
NO, AKTIV
NC, AKTIV
C, PASSIV
