Regel-Wegeventile

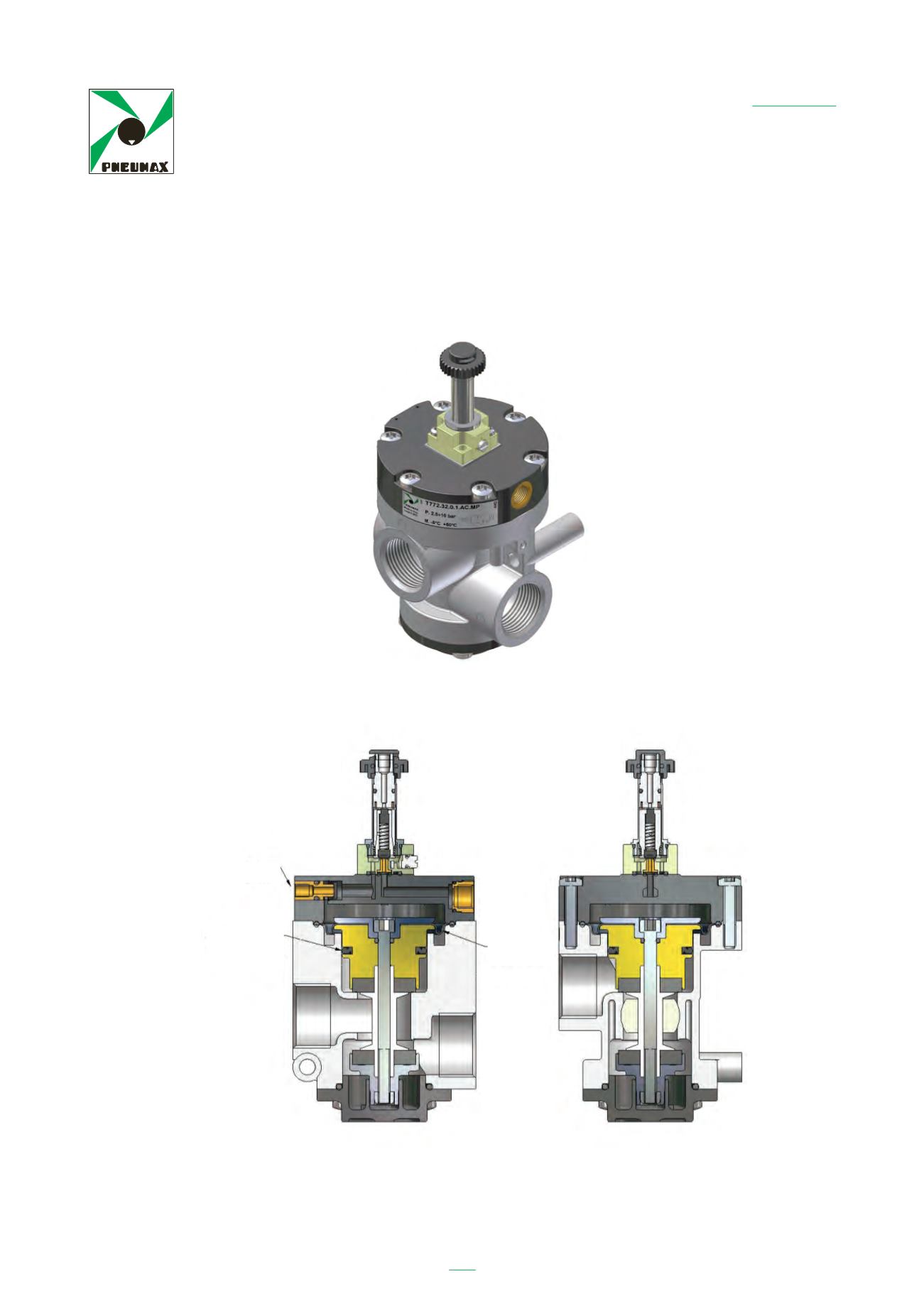

Bei 4/2-Wegeventilen teilen sich die Arbeitsanschlüsse 2 und 4 stets den gemeinsa-
men Entlüftungsausgang 3.
Die Funktionsweise entspricht der zweier in Grundstellung geschlossener 3/2-Wege-
ventile (linke Seite der Abbildung) bzw. eines in Grundstellung geöffneten 3/2-Wege-
ventils mit einem gemeinsamen Anschluss 1.
Schnellentlüftung
zusätzliche
Ventilkammer-
dichtung
Rollmembrane
