Kapitel 14
Regel-Wegeventile

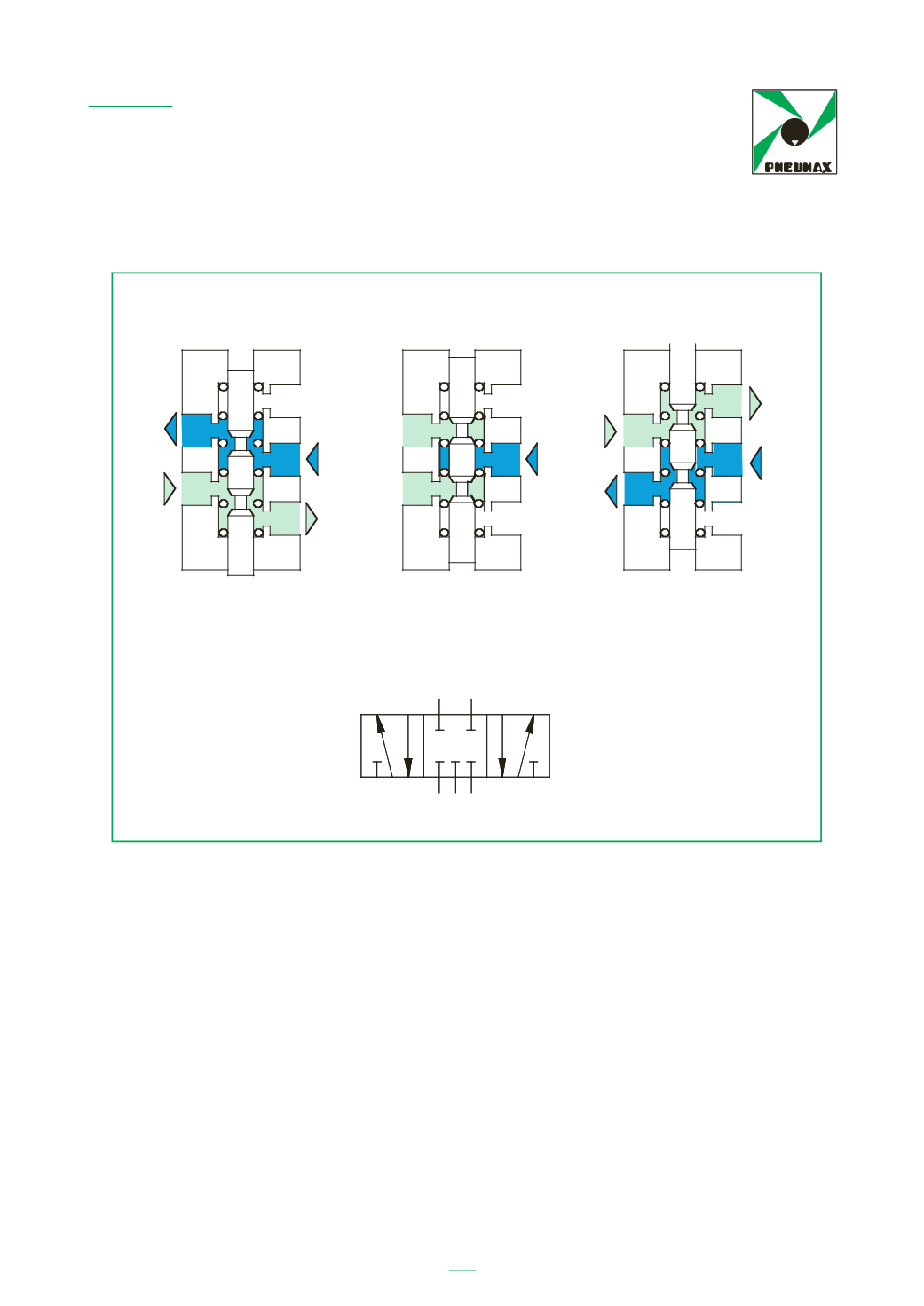

5/3-Wegeventil, Mittelstellung geschlossen
Auf dem rechten und linken Querschnitt ist das Ventil im durch 12 bzw. 14 betätigten
Zustand dargestellt. Wie man erkennt, verhält es sich wie ein normales 5-Wegeventil.
Im unbetätigten Zustand nimmt das Ventil die Mittelstellung ein, in der alle Anschlüs-
se gesperrt sind. Wird das Ventil zur Steuerung eines doppelt wirkenden Zylinders
verwendet, kann die Druckluft bei Absperrung der Anschlüsse 2 und 4 nicht aus den
Zylinderkammern entweichen. Der Zylinderkolben setzt seine Hubbewegung dann so-
lange fort, bis sich die auf beiden Seiten des Kolbens wirkenden Kräfte ausgleichen.
Dann kommt die Kolbenstange zum Stehen.
Das Ventil eignet sich somit für Anwendungen mit Zwischenstopps, wobei die exakt
gleiche Zylinderposition nie ein zweites Mal erreicht werden kann. Außerdem sind die
Stopppositionen im Falle von Leckagen durch die Anschlüsse prekär, da die einander
entgegen wirkenden Kräfte aus dem Gleichgewicht geraten.
Wie bereits erwähnt, kann diese Ventilart mit Feststelleinheiten ausgerüstet werden.
Le sezioni di destra e di sinistra mostrano la valvola attivata da 12 e da 14 e, come si
può vedere si comporta come una normale 5 vie. In assenza di comandi la valvola
assume la posizione centrale ed intercetta tutte quante le vie. In caso di utilizzo per
comandare un cilindro a doppio effetto, bloccare l mandate 2 4 significa
intrap olare nelle due camere del cilindro la pressio e in quel momento presente. Il
cilindro conti uerà la propria corsa fino a quan o le forze che agiscono sui due lati
del pistone raggiungono l’equilibrio. A qu st pu to lo stelo del cilindro si ferma. E’
una valvola utilizzata quindi per effettuare fermate intermedie, ma senza possibilità di
ripetere la medesima posizione una seconda volta e, in caso di tra filamenti dai
raccordi, lo stop è precario perché le forze contrapposte si squilibrano. Può essere
impiegato, come già accennato con meccanismi di blocco dello stelo.
5/3 centri aperti o allo scarico
14
12
1 3
2 4
5
2
4
3
3
3
12
12
12
1
5
14
2
4
14
14
2
1
5
4
1
5
