Kapitel 14
Regel-Wegeventile
Bei 2/2- und 3/2-Wegeventilen ist es wichtig, dass die Funktion der Grund- bzw. Ru-
hestellung bekannt ist, denn nur so weiß man, ob der Druckluftstrom am Eingang
gestoppt wird und nur ausströmen kann, wenn ein entsprechendes Schaltsignal erteilt
wird, oder ob sie ungehindert zum Ausgang durchströmt, solange das Ventil nicht
betätigt ist.
Im ersteren Fall spricht man von einem in Grundstellung geschlossenen Ventil (NC), im
letzteren von einem in Grundstellung geöffneten Ventil (NO). Durch die Ventilsymbole
wird die Funktion des Ventils, die Anzahl der Durchflusswege und Schaltstellungen
sowie die Betätigungsart dargestellt.
Jedes Quadrat des Symbols entspricht einer Stellung; die Funktion wird im Quadrat
grafisch dargestellt.

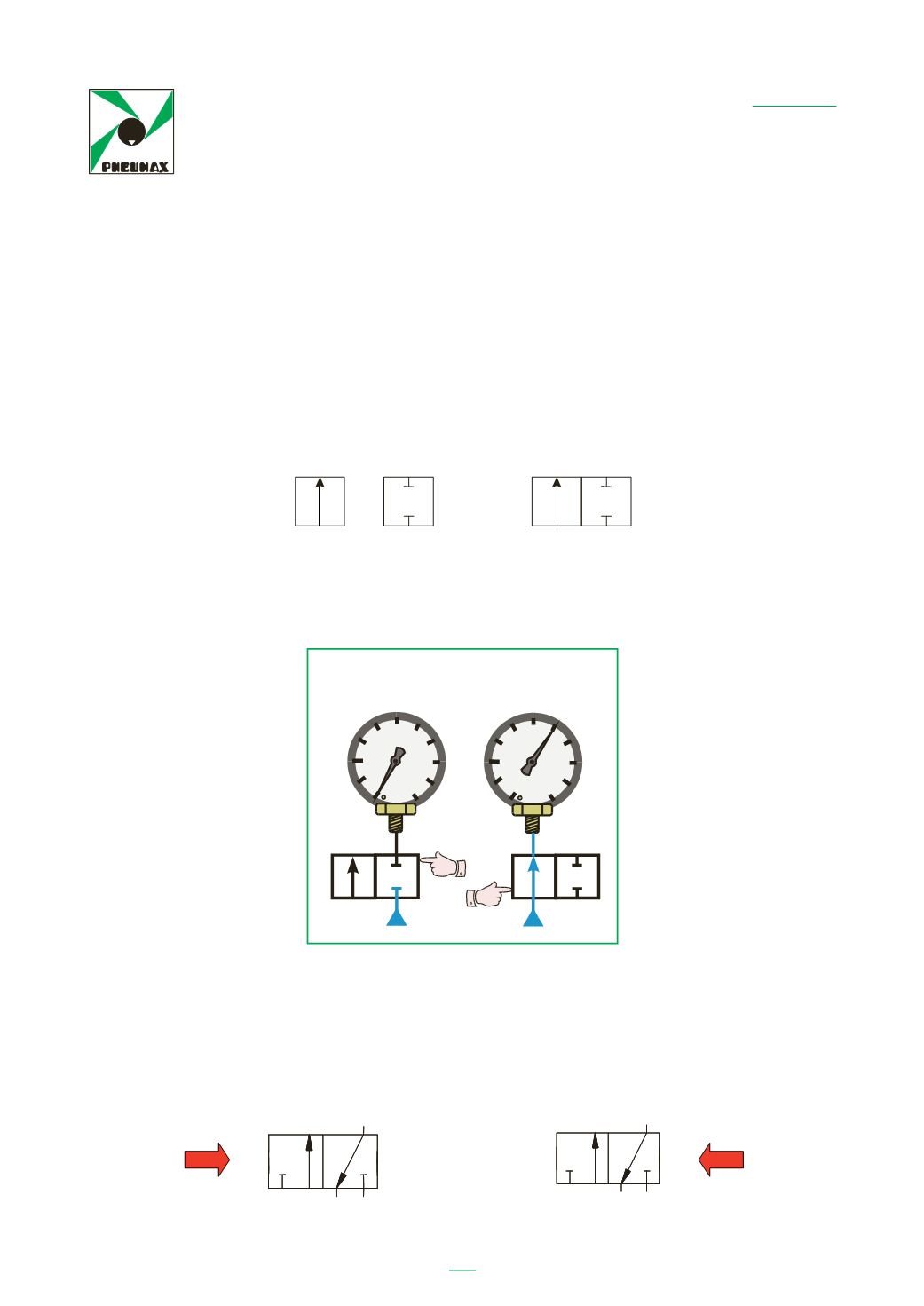

Durch dieses Pneumatiksymbol wird ein in Grundstellung geschlossenes 2/2-Wege-
ventil dargestellt; die Grundstellung wird durch das rechte Quadrat beschrieben.
Ergänzt wird das Schaltzeichen um die Betätigungsart und die Anschlussnummern.
Nach den einschlägigen Normen wird der Druckluftanschluss stets mit der Nummer
1 gekennzeichnet. Der Ausgang ist bei 2/2- und 3/2-Wegeventilen immer im gleichen
Quadrat durch die Nummer 2 markiert.
Die Steueranschlüsse sind mit den Nummern 10 und 12 gekennzeichnet.
Dabei entspricht die 10 dem Rückstellanschluss und die 12 dem Schaltanschluss, durch
den das Ventil in die angesteuerte Stellung wechselt.
il numero di attacchi presenti sul corpo escludendo quelli dedicati ai comandi.
Se una valvola possiede due attacchi sul corpo la possiamo definire a due vie, se ne
possiede tre a tre vie etc.
Il numero di posizioni è quello che la valvola può assumere quando azionata dai
comandi, compresa la posizione di riposo. Nella prassi comune una valvola 2/2
definisce una apparecchiatura che possiede due vie / due posizioni. Il primo numero
identifica il numero di vie e, il secondo dopo la barra, il numero di posizioni.
Per valvole 2/2 e 3/2 è importante identificare la funzione della posizione
preferenziale o di riposo, per sapere se l’aria compressa è int rcettata alla bocca di
alimentazione e consente u a uscita solo in pres nza di n segnale di comando,
oppure è libera di fluire verso l’uscita ed annullata con il segnale di comando.
Nel primo caso la definiamo normalmente chiusa ( N.C.) e nel secondo normalmente
aperta ( N.A.). I simboli che identificano le valvole sono concepiti per descrivere in
maniera c mpleta la funzione, il umero di vie, di posizioni ed il tipo di azionam nto.
Ogni quadrato rappresentato nel simbolo corrisponde ad una posizione ed all’interno
di ognuno viene definita graficamente la funzione.
Il simbolo sopra riportato raffigu a una valvola 2/2 N.C. assumendo il quadrato di
d s ra come posizione di riposo. A completare il simbolo si aggiungeranno poi il tipo
di comando e numeri che identificano tutti gli attacchi.
131
Nel simbolo, la valvola, assume sempre la posizione adiacente al comando ricevuto.
Le normative prevedono che la via di alimentazione sia identificata con il numero 1 e
sia sempre indicata nel quadrato che d finisce la posizione di riposo. La via di uscita
nel caso 2/2 e 3/2 è sempre definit dal n mero 2 nel m desimo quadrato. Gli attacchi
di comando sono numerati con 10 e 12 .
10 è il comando adiacente alla posizione di riposo e 12 quello adiacente alla seconda
posizione.
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
0
2
12
10
10
12
10
2
131
Nel simbolo, la valvola, assume sempre la posizione adiacente al comando ricevuto.
Le normative prevedono che la via di alimentazione sia identificata con il numero 1 e
sia sempre indicata nel quadrato che definisce la posizione di riposo. La via di uscita
nel caso 2/2 e 3/2 è sempre definita dal numero 2 nel medesimo quadrato. Gli ttacchi
di comando sono numerati con 10 e 12 .
10 è il comando adiacente alla posizione di riposo e 12 quello adiacente alla seconda
posizione.
Il simbolo sopra disegnato rappresenta una valvola 3/2 N.C. e,come si può vedere,
possiede la via di scarico numerata con 3 ed in condizioni di riposo l’uscita 2 non è
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
10
0
1
3
2
12
10
10
12
10
1
3
2
VENTILSTELLUNGEN
