Regel-Wegeventile
Nachdem nun die Ventilfunktionen anhand ihrer Symbole erläutert wurden, soll im
Folgenden ihre Funktionsweise anhand der Querschnitte beschrieben werden. Die
Ventilquerschnitte geben Aufschluss über die Bauart der Ventile.
14.2
BAUARTEN
Das im Ventilgehäuse eingeprägte Symbol enthält präzise Angaben zur Funktionswei-
se des Ventils, nicht jedoch zu seiner Größe und Bauart. Man unterscheidet heute im
Wesentlichen zwei Ausführungen.
– Schieberventile
– Sitzventile
Schieberventile
Dieses Ventilsystem basiert auf einem Schieber mit einem besonderen Profil, der sich
in den Dichtungen bewegt, die mithilfe von Distanzstücken im Inneren des Ventilge-
häuses befestigt sind. Die Gewindeanschlüsse für die Ventilwege sitzen seitlich am
Ventilgehäuse.

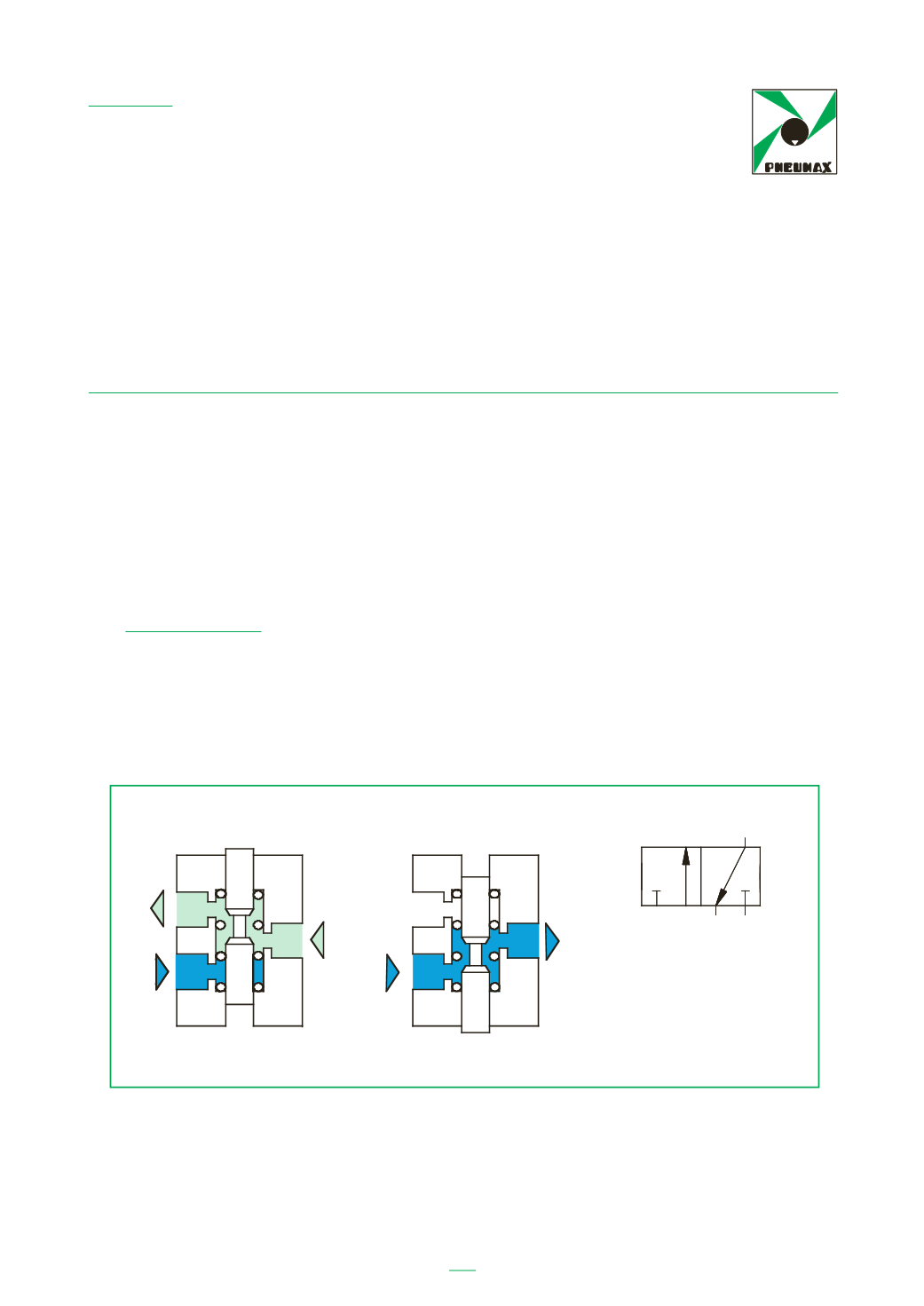

3/2-Wegeventil, in Grundstellung geschlossen
Die Ventilquerschnitte und das Schaltzeichen geben Aufschluss über die Funktions-
weise des Ventils.
Die linke Abbildung zeigt das Ventil im Ruhezustand, in dem der Schaltanschluss 10
maßgeblich ist. Die rechte Abbildung zeigt das Ventil im durch 12 betätigten Zustand.
Man erkennt, dass die Luft stets quer zur Schieberbewegung strömt.
135
distanziali. Lateralmente, sul corpo, vengono ricavati gli attacchi filettati delle
corrispondenti vie.
3/2 N.C.
La valvola rappresentata, affiancata dal simbolo, ci aiuta a comprendere il
funzionamento. La figura a sinistra mostra la valvola a riposo con prevalenza del
comando 10, quella a destra la mostra azionata con prevalenza del segnale 12.
Si può inoltre notare che la pressione agisce sempre in maniera ortogonale alla spola
ed in questo modo, le forze di azionamento necessarie per commutare la valvola sono
sempre le stesse indipendentemente dalla pressione di alimentazione. Per questo sono
chiamate a spola bilanciata.
3/2 N.A
.
1 3
2
12
10
3
1
12
10
2
3
1
12
10
2
