Kapitel 14
Regel-Wegeventile

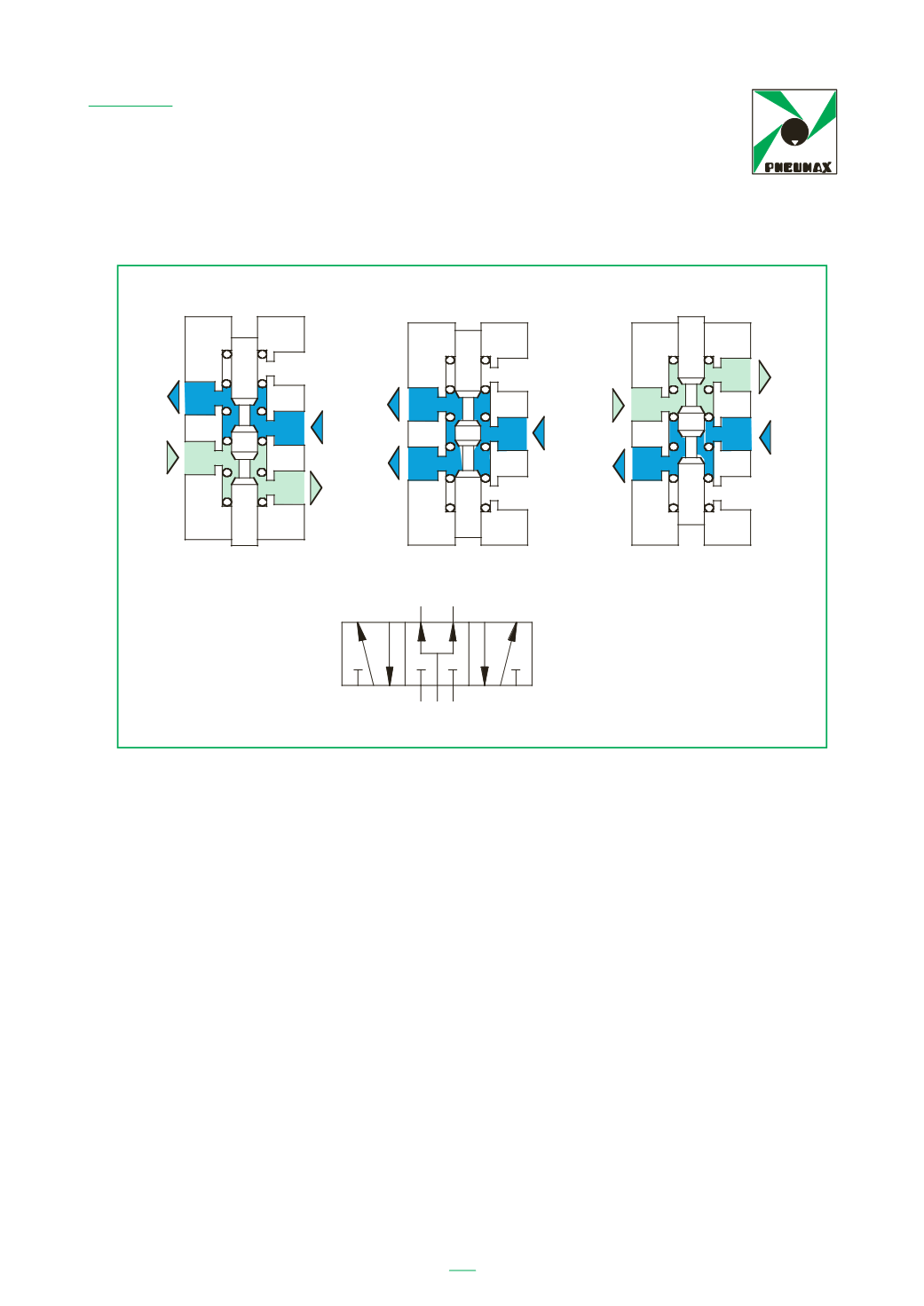

5/3-Wegeventil, Mittelstellung belüftet
Hier sind in Mittelstellung beide Zylinderkammern belüftet; beide Entlüftungsanschlüs-
se sind gesperrt. Dieses Ventil ist besonders in Verbindung mit Kolbenfeststelleinhei-
ten geeignet, da es mögliche Leckagen durch die Anschlüsse kompensiert. Voraus-
setzung sind jedoch identische Kolbenoberflächen, d. h. es muss in Verbindung mit
Zylindern mit durchgehender Kolbenstange eingesetzt werden. Die hier vorgestellten
Ventile sind die in der pneumatischen Automation gängigsten Ausführungen.
Das druckausgeglichene Schieberventil stellt eine einfache und zuverlässige Ventilart
dar. Bei einem Ventil mit drei Stellungen lassen sich die drei soeben beschriebenen
Ausführungen einfach durch Austausch des Schiebers realisieren. Diese Ventile haben
den Nachteil, dass die beweglichen Teile relativ lange Wege zurücklegen müssen, um
die für adäquate Durchflussmengen erforderlichen Querschnitte freizugeben. Diese
Ventile funktionieren – je nach Fabrikat - mit oder ohne Schmierung.
4 2
5 1 3
L posizione centrale alimenta le due camere del cilindro ed intercetta entrambi gli
scarichi. E’ molto utile nelle applicazioni con blocco meccanico dello stelo in quanto
compensa eventuali tra filamenti dai raccordi di mandata. La condizione è però che le
superfici del pistone siano identiche. Deve essere impiegato quindi con cilindri a stelo
passante.
139
Quelle presentate sono le valvole più comunemente usate nel panorama
dell’automazione con aria compressa.
La versione a spola bilanciata è di facile costruzione, semplice ed affidabile. Nel caso
della valvola a tre posizioni si vede che, sostituendo semplicemente la spola, si
possono realizzare le tre versioni appena descritte. Tutte devono però compiere corse
di lavoro relativamente lunghe per aprire luci di passaggio che possano fornire
portate congruenti con la taglia della valvola stessa. Possono funzionare con o senza
apporto di lubrificazione a seconda delle indicazioni del costruttore.
2
4
5
1
3
12
12
2
4
12
1
2
3
4
5
1
3
5
14
14
14
14
12
