Kapitel 14
Regel-Wegeventile
Vor der eingehenden Behandlung des Themas Magnetventile sollen zunächst die
wichtigsten Grundlagen der Elektrizität erläutert werden
Spannung
Das Prinzip der elektrischen Spannung lässt sich am besten anhand eines einfachen
Beispiels veranschaulichen:

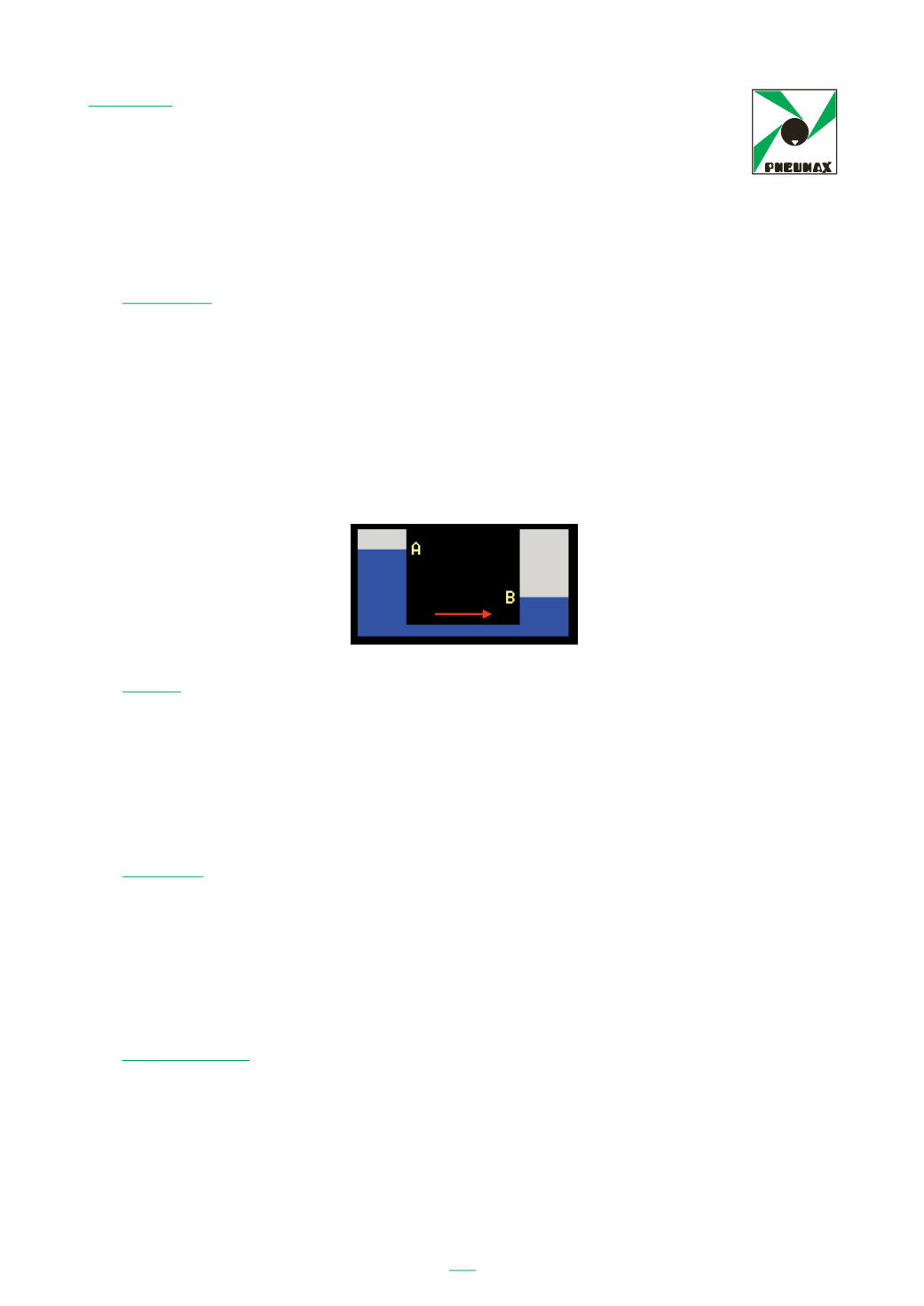

Zwei Wasserbehälter sind durch ein Rohr miteinander verbunden. Ist der Füllstand A
im ersten Behälter genauso hoch wie Füllstand B im zweiten Behälter, vollzieht das
Wasser keinerlei Bewegung. Besteht jedoch eine Füllstandsdifferenz, strömt Wasser
aus dem Behälter mit dem höheren Füllstand in den anderen Behälter mit geringe-
rem Füllstand. Um eine Strömung zu verursachen, ist also eine Füllstandsdifferenz
nötig. Analog ist elektrische Spannung die Potentialdifferenz zwischen den beiden
Enden eines elektrischen Leiters; diese wird in V (Volt) angegeben.
146
Strom
Elektrischer Strom ist der Fluss einer elektrischen Ladung in einem Leiter; angewen-
det auf die Pneumatik entspräche er dem Luftvolumenstrom in einer Druckluftlei-
tung. Je größer der Leitungsquerschnitt, desto höher der mögliche Volumenstrom.
Dies gilt entsprechend auch für die Größe eines elektrischen Leiters. Die Stromstärke
wird in A (Ampère) gemessen.
Leistung
Die elektrische Leistung ist das Produkt der elektrischen Spannung und der elektri-
schen Stromstärke:
P = U x I
Die elektrische Leistung wird in W (Watt) angegeben.
Wechselstrom
Wechselstrom ist elektrischer Strom, der sowohl seine Stärke als auch seine Richtung
in mehr oder weniger regelmäßigen Abständen ändert. Die Werte der elektrischen
Spannung verändern sich dabei wellenförmig.
Die elektrische Stromversorgung erfolgt am häufigsten mit sinusförmigem Wechsel-
strom. Dabei entspricht der in V angegeben Wert nicht dem Scheitelwert, sondern
einem niedrigeren Wert, der auf dem sog. Effektivwertdiagramm als gestrichelte Linie
(Ueff) dargestellt ist.
La corrente
La corrente è un flusso di carica elettrica che attraversa un conduttore ed è
paragonabile in pneumatica alla portata dell’aria in un tubo. Più il tubo è di grosse
dimensioni più alta sarà la capacità di portare aria. Identica situazione si verificherà
nel conduttore.
L’unità di misura della intensità di corrente è lo A ( Ampere ).
La potenza
La potenza è il prodotto fra tensione e corrente:
W = V x I
L’unità di misura della potenza è il W ( Watt ).
Corrente alternata
La corrente alternata è caratterizzata da un flusso di corrente variabile nel tempo, sia
nella intensità che nella direzione con intervalli più o meno regolari. L’andamento del
valore di tensione elettrica nel tempo è la forma d’onda.
