Kapitel 14
Regel-Wegeventile

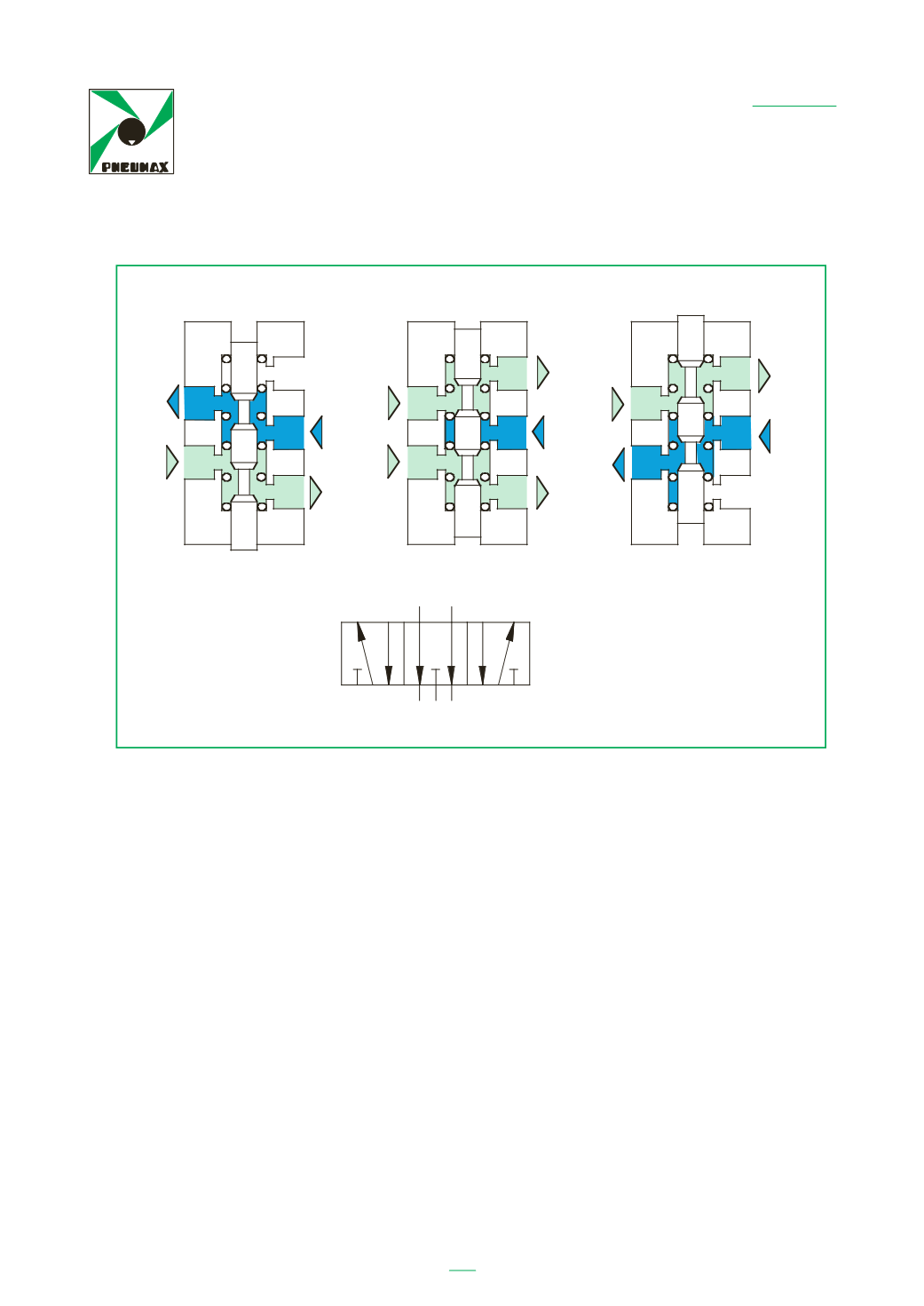

5/3-Wegeventil, Mittelstellung entlüftet
Dieses Ventil unterscheidet sich vom vorherigen durch die Mittelstellung. In diesem
Fall ist der Druckluftanschluss gesperrt. Das Durchflussverhalten ist von Anschluss 2
nach 3 und von Anschluss 4 nach 5. Die Antriebskammern der Aktoren sind mit atmo-
sphärischem Druck beaufschlagt. Ein Zylinder lässt sich über die gesamte Hublänge
frei von Hand bewegen. Eine Anwendungsmöglichkeit ist z. B. die Ansteuerung von
Druckluftmotoren mit Drehrichtung links oder rechts (je nachdem, ob die Betätigung
über 12 oder 14 erfolgt), wobei die Mittelstellung die Stoppposition bestimmt.
4 2
5 1 3
La differenza con la precedente valvola sta nella posizione centrale. In questo caso
l’alimentazione viene intercettata e le mandate 2 e 4 sono allo scarico attraverso 3 e
5. Le camere dell’attuatore comandato sono a pressione atmosferica. Un cilindro può
essere liberamente mosso lungo tutta la c rsa manualmente. Una delle applicazioni
può esser rapp esentata dal comando di
motore neumatico, con senso di
rotazione orario od antiorario a seconda dei comandi 12 e 14, la posizione centrale ne
determina la fermata.
5/3 centri alimentati o in pressione
2
4
3
1
12
12
2
4
5
14
14
12
3
2
1
3
1
14
4
5
5
12
14
