Verwendet man dagegen eine Feder mit einem Regelbereich von 0 bis 4 bar, muss die
Feder stärker zusammengedrückt werden, um dieselbe Wirkung zu erzielen. Da der
Ventilhub dann größer wäre, würde die Feder in Bereich 2 arbeiten und die Regelung
somit korrekt funktionieren.
Wollte man jedoch mit derselben Feder einen Solldruck um die 4 bar erreichen, ent-
spräche dies Bereich 3 des Diagramms, wo keine erhöhten Regelanforderungen mehr
erfüllt werden könnten.
Kennlinien
Volumenstromkennlinie und Druckabfall in P2 bei unterschiedlichen Speisedrücken
Veränderung des Drucks nach P2 je nach Veränderung des Drucks P1
Curve caratteristiche
Curva di portata e relative cad te in P2 a differenti pressioni di alim ntazione
Variazione della pressione a valle P2 in funzione della variazione della pressione P1
63
Curve caratteristiche
Curva di portata e relative cadute in P2 a differenti pressioni di alimentazione
Variazione della pressione a valle P2 in funzione della variazione della pressione P1
63

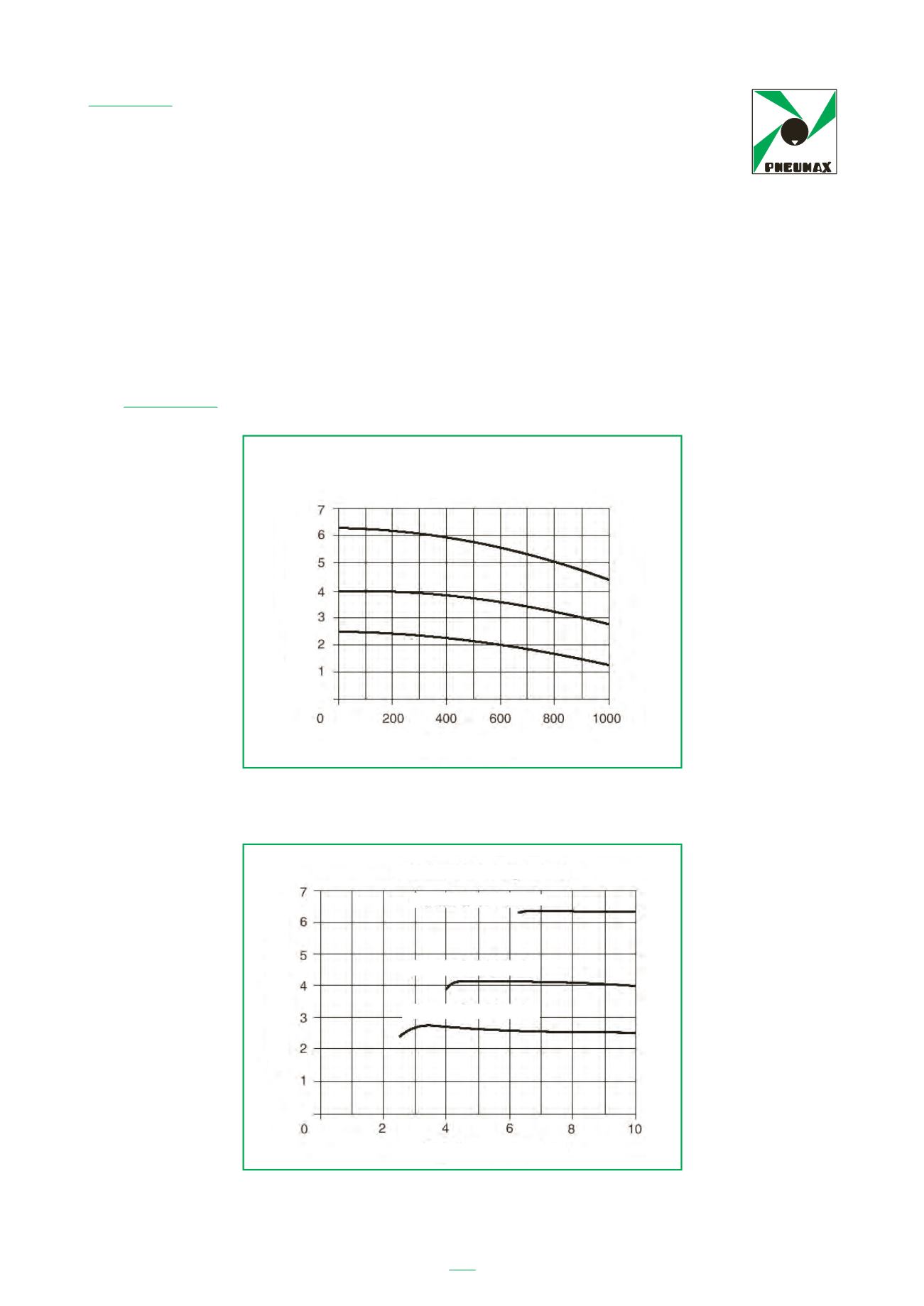

Volumenstrom-Kennlinien
Eingangsdruck (7 bar)
Ausgangsdruck (bar)
Volumenstrom (Nl/min)
Einstellverhalten
Volumenstrom Q = 34 Nl/min
Volumenstrom Q = 22 Nl/min
Volumenstrom Q = 15 Nl/min
Eingangsdruck (bar)
Ausgangsdruck (bar)
