Kapitel 11
Druckluftaufbereitung und
-anwendung

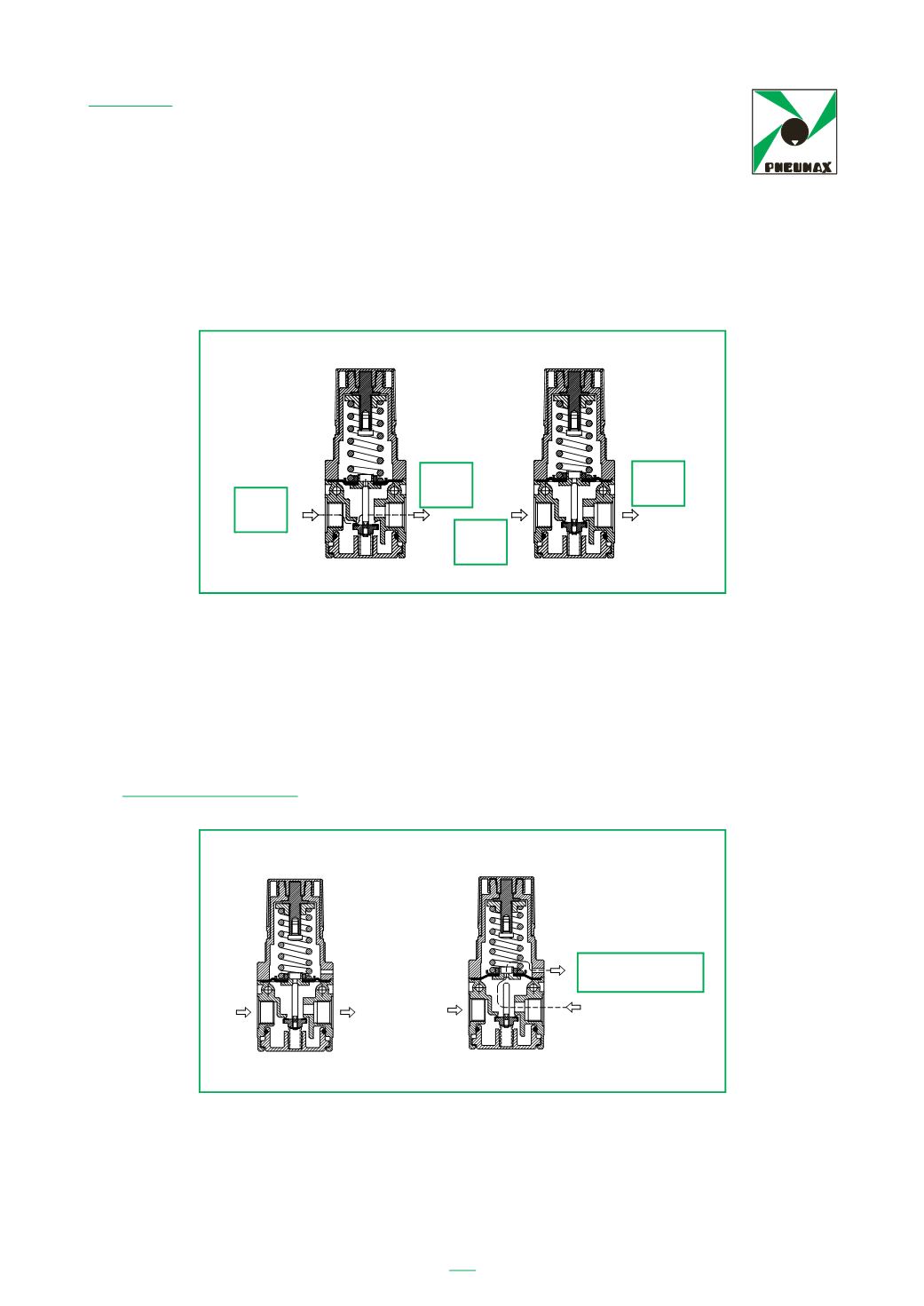

Dadurch kann Luft zur Verbrauchsseite hin ausströmen.
Der Eingangsdruck wird mit P1 und der Ausgangsdruck mit P2 bezeichnet.
Der Druck auf der Ausgangsseite wird höher, wirkt auf die Unterseite der Membran
und damit der auf die Oberseite wirkenden Federkraft entgegen.
Sobald ein Gleichgewichtszustand zwischen den beiden Kräften erreicht ist, schließt
der Ventilkegel wieder. Sinkt P2 infolge einer Druckentnahme erneut, vermindert sich
infolge dessen auch die auf die Membranunterseite wirkende Kraft. Der Ventilstößel
bewegt sich nach unten, das Ventil öffnet und die Entnahme wird kompensiert.
Ohne Luftentnahme befindet sich der Ventilkegel in geschlossenem Zustand.
Sekundärentlüftung
Steigt der Ausgangsdruck P2 aus irgendeinem Grund über den eingestellten Wert,
hebt sich die Membran von der Kegelstange ab.
Eine kleine Öffnung in der Mitte der Membran öffnet sich, so dass die überschüssige
Luft durch eine Entlüftungsbohrung in die Atmosphäre entweichen kann.
Diese Funktion wird als Sekundärentlüftung bzw. Rücksteuerung bezeichnet.
Funzionamento
Per impostare una pressione secondaria, che dovrà per forza essere minore di quella di
alimentazione, bisogna agire su di una vite che carica la molla di regolazione la quale,
agendo su di una membrana, spinge un’asta solidale con un otturatore.
Questa azione permette l’apertura di un passaggio d’aria dall’ingresso verso l’uscita.
Chiameremo P1 la pressione primaria e P2 la pressione secondaria.
P2, che alimenta l’impianto a valle, sale e comincia a reagire sulla superficie inferiore
della membrana contrastando la forza della molla che agisce sulla parte superiore.
A raggiungimento ell’equilibrio tra le due forze la valvola ad otturator si riporta
nella posizione di chiusura. Quando è richiesto un consumo, P2 dim nuisce e con essa
la forza antagonista sulla parte inferiore d lla m mbra a. L’otturatore si muove verso
il basso aprendo un passaggio che permette di compensare il consumo.
Senza consumi d’aria l’otturatore è chiuso.
57
P1
P2
P1
P2
Funzione relieving
Se per qualsiasi motivo la pressione P2 dovesse salire al di sopra del valore impostato,
la m mbra a si solleva allontanandosi dall’astina dell’ottura ore.
Un piccolo foro, praticato al centro della membrana, vi ne lib rato scaricando
l’eccesso all’atmosfe a attrav rso un foro prese te sulla campana.
Questa funzione viene chiamata relieving.
Compensazione della portata
P1
P2
RELIEVING
P1
RELI I
