Kapitel 11
Druckluftaufbereitung und
-anwendung
Durchflussmengenkompensation
Bei hohem Druckluftverbrauch ist der Ventilkegel weit geöffnet und die auf die Mem-
bran wirkende Feder ist so weit gedehnt wie der Hub des Ventilkegels.
In diesem Zustand ist die Federkraft schwächer als bei geschlossenem Ventilkegel
(Sollwert).
Der Ausgleich zwischen den beiden Kräften (Feder/Druck P2) erfolgt auf einem nied-
rigeren Niveau.
Das nachstehende Diagramm zeigt, dass der der Federkraft entsprechende Druck
deutlich unter dem eingestellten Wert liegt.
Der Volumenstrom müsste also auf einen Wert eingestellt werden, der höher als der
Verbrauch ist. Hier bedient man sich des physikalischen Prinzips des Venturirohrs.

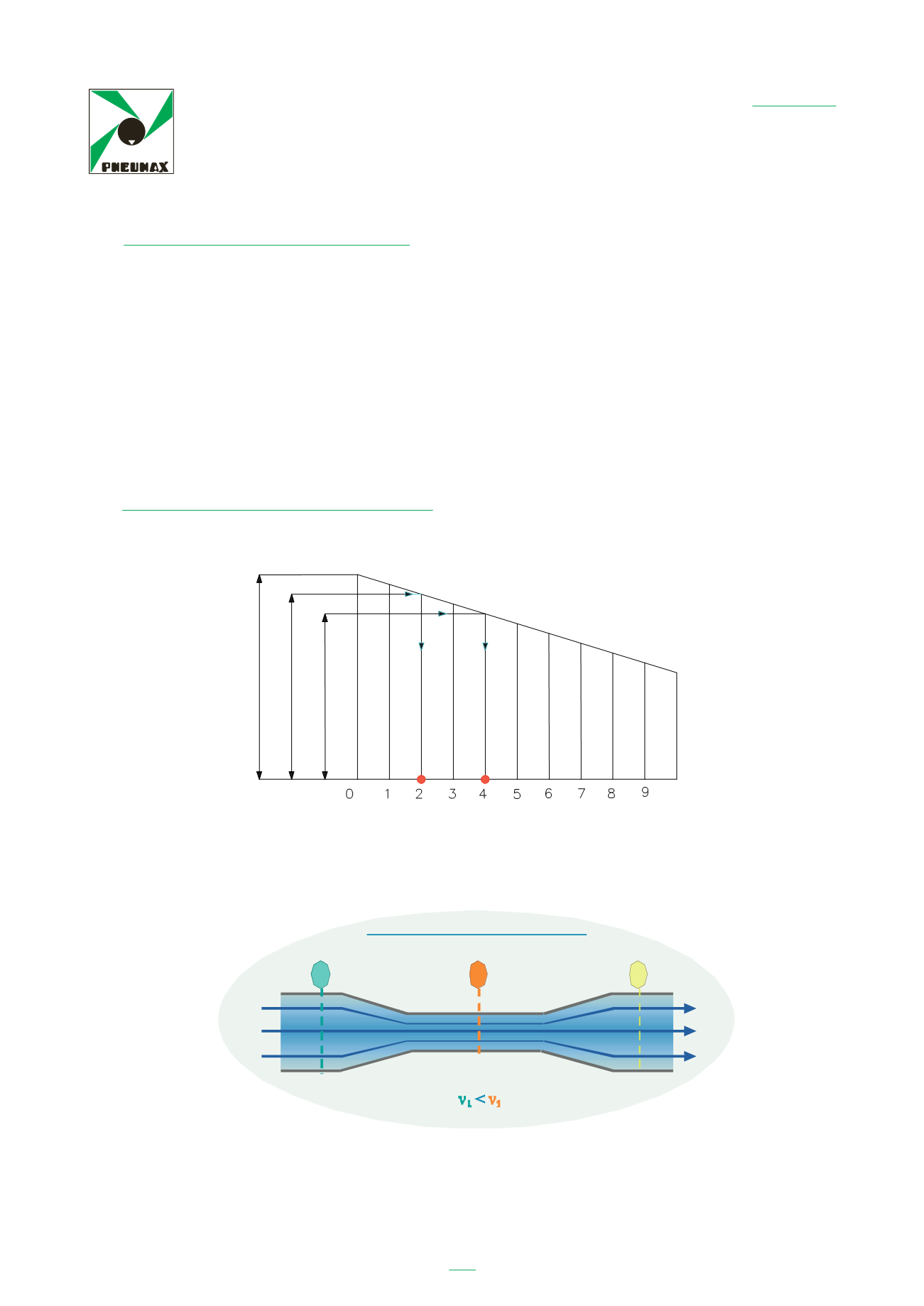

Diagramm äquivalenter Federdruck
Das Venturiprinzip basiert auf einer Verengung des Querschnitts eines Rohrs, das von
einem flüssigen oder gasförmigen Medium durchströmt wird.
Länge der ausgedehnten Feder
Arbeitslänge
Einstelllänge
äquivalenter Federdruck
Durchfluss, Druck und Geschwindigkeit
1
2
3
p
1
>
p
2
Q
1
=
Q
2
in einer Verengung
