An diesem Beispiel wird deutlich, weshalb es für denselben Druck P1 zwei P2-Werte
gibt, je nachdem, ob der Sollwert P1 von einem niedrigerem oder einem höheren Wert
ausgehend eingestellt wird.
P2 folgt der Veränderung des führenden Werts P1 stets mit einer Verzögerung.
Je steiler die Stellkurven, desto größer ist der Einfluss von P1 auf P2; je größer der Ab-
stand zwischen den beiden Kurven, desto ausgeprägter ist die Hysterese.
Wiederholgenauigkeit
Die Wiederholgenauigkeit bezeichnet die Abweichung vom Sollwert P2, wenn der Ein-
gangsdruck P1 wegfällt und dann wieder hergestellt wird.
Sie wird in % des Sollwerts P2 angegeben.
Andere Druckminderer

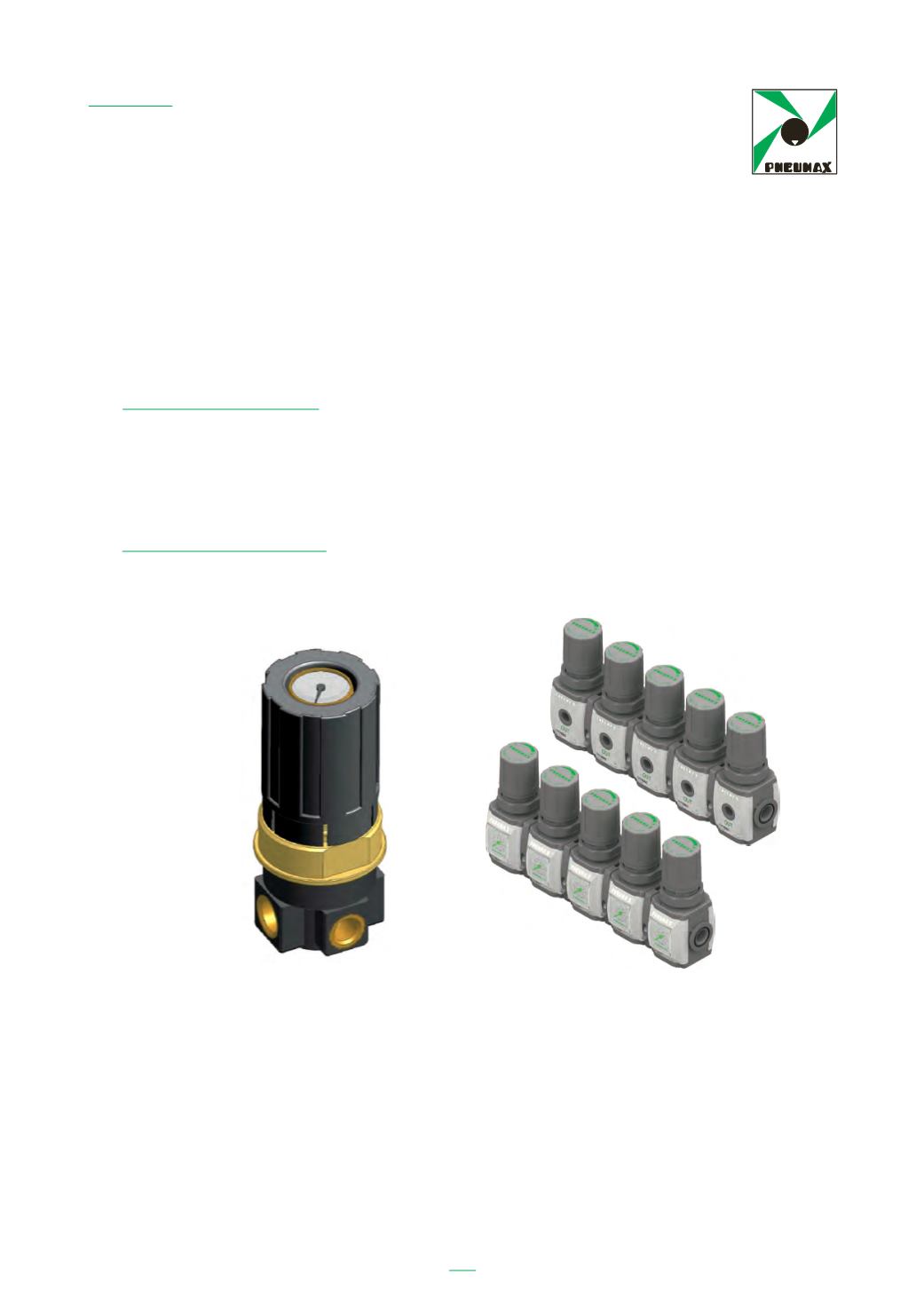

Manchmal kann es von Vorteil sein, spezielle Druckminderer einzusetzen, die im Hand-
rad ein Manometer zur Anzeige des Ausgangsdrucks eingebaut haben.
Dies erspart die Bohrung auf dem Bedienpult der Maschine und ist somit zeit- und
kostengünstiger. Das Manometer hat in diesem Fall einen kleinen Durchmesser, damit
es direkt eingebaut werden kann. Falls es erforderlich ist, dass der Druck auch aus
einer größeren Entfernung von der Anzeige ablesbar ist, empfiehlt sich diese Lösung
jedoch nicht.
Falls eine ganze Druckregelventilbatterie von einer Leitung versorgt werden soll, kön-
nen spezielle modular verblockte Druckminderer verwendet werden, die sich einfach
und rasch an die betreffende Leitung anschließen lassen.
Der Ausgang, der bei Standarddruckminderern gegenüber dem Eingang liegt, befin-
det sich in diesem Fall an dem Anschluss, der sonst für das Manometer vorgesehen ist,
d. h. um 90° versetzt zum Eingang.
