Kapitel 20
Proportionaldruckregler

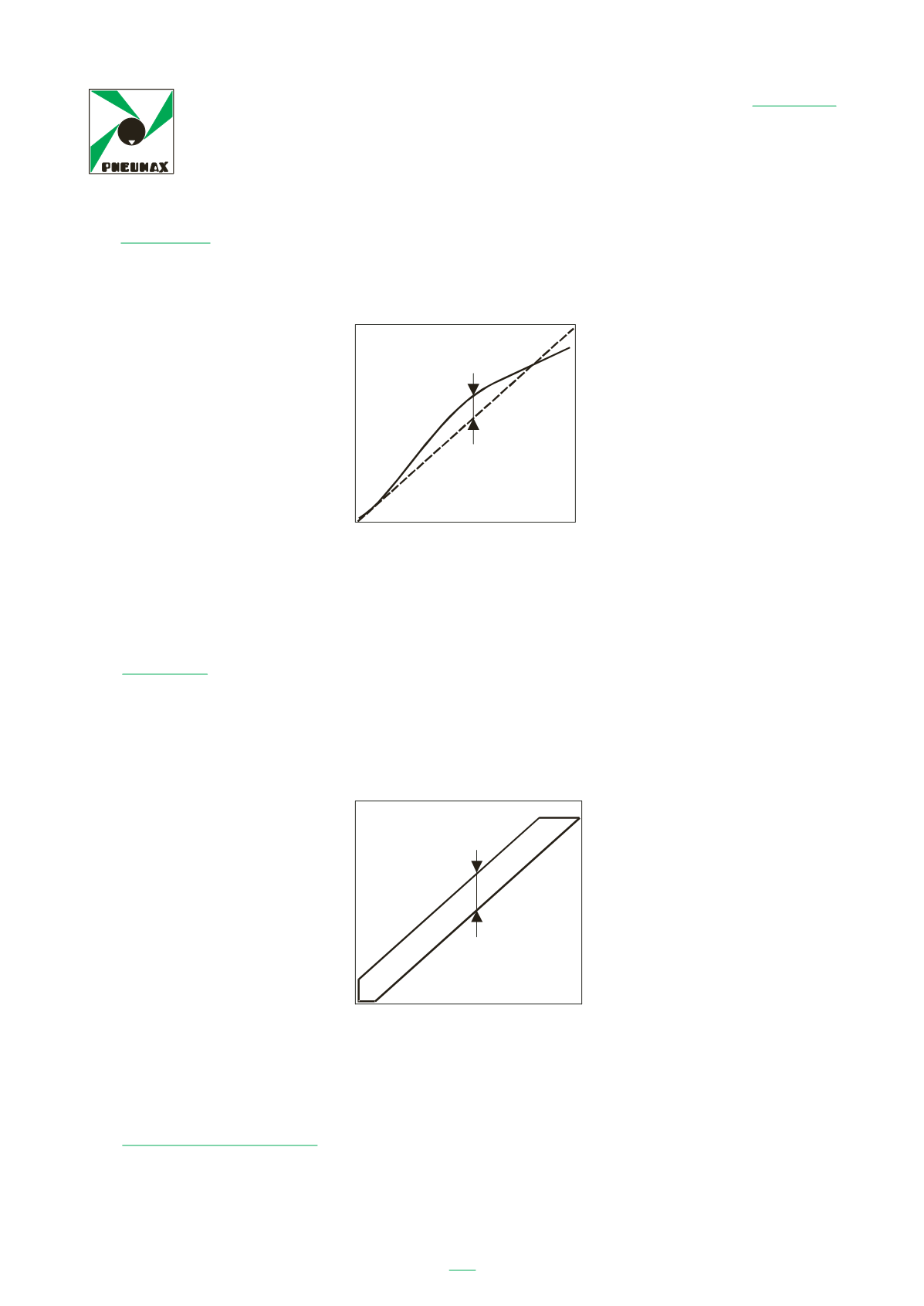

Linearität
Die Linearität beschreibt den prozentualen Wert der maximalen Abweichung zwi-
schen der tatsächlichen Kurve und der linearen Kennlinie. Der Prozentwert bezieht
sich auf den maximalen Ausgangsdruck.
Ist die maximale Linearität eines Reglers kleiner oder gleich +/1 % des maximalen Aus-
gangsdrucks (Full Scale), und beträgt der maximale Ausgangsdruck 10 bar, so ergibt
sich ein maximaler Linearitätsfehler von +/- 0,1 bar.
Hysterese
Die Hysterese beschreibt den prozentualen Wert der maximalen Abweichungen, die
sich für den Ausgangsdruck bei gleicher Sollwertvorgabe ergeben, je nachdem, ob
der Sollwert ansteigend oder abfallend eingegeben wird. Der Prozentwert bezieht
sich ebenfalls auf den maximalen Ausgangsdruck. Hysterese entsteht durch Reibung
der mechanischen Bauteile des Reglers.
Hat ein Regler eine Hysterese von weniger oder gleich +/- 0,5 % und beträgt der ma-
ximale Ausgangsdruck 10 bar, so ergibt sich ein maximaler Hysteresefehler von +/-
0,005 bar.
Wiederholgenauigkeit
Die Wiederholgenauigkeit ist ebenfalls ein prozentualer Wert, der sich auf einen ma-
ximalen Ausgangsdruck bezieht. Sie beschreibt den maximalen Fehler, der bei meh-
reren nacheinander ausgeführten Messungen unter denselben Bedingungen entsteht.
Se definiamo che un regolatore ha una isteresi minore o uguale a +/- 0,5% del suo
fondo scala di 10 bar, riscontreremo un errore massimo di +/- 0,05 bar.
Ripetibilità
Anch’esso è un valore percentuale riferito al fondo scala e definisce l’errore massimo
rilevato su più letture effettuate in modo consecutivo nelle medesime condizioni di
DRUCK (bar)
0
SPANNUNG (V)
216
Linearità
La linearità è il valore percentuale riferito al fondo scala di lavoro e definisce lo
scostamento massimo che ci può essere tra l’andamento reale e la retta effettiva
Se definiamo che il regolatore ha una linearità massima minore o uguale al +/- 1% del
fondo scala (FS) ed il fondo scala è di 10 bar, l’errore massimo sarà pari a +/- 0,1 bar.
Isteresi
Definisce lo scostamento massimo in percentuale, riferito al fondo scala, che si
ottiene sulla pressione in uscita a parità di valore di riferimento in salita rispetto alla
discesa. E’ causata dagli attriti dei particolari meccanici che compongono il
regolatore.
DRUCK (bar)
0
SPANNUNG (V)
