Kapitel 20
Proportionaldruckregler
Befinden sich die beiden Kräfte nicht im Gleichgewicht, wird eine Erhöhung oder
Verringerung des Drucks angefordert. Ein weiteres Funktionsprinzip beruht auf dem
Düsen-Prallplatten-Prinzip. Durch ein Steuersignal verbiegt sich eine Piezo-Prallplatte
und schließt dabei eine Auslassdüse. Dadurch vergrößert sich der Druck in der Steu-
erkammer und drückt auf eine Membrane. Die dadurch erwirkte Kraft wird an das
Hauptsitzventil übertragen – genau wie bei einem vorgesteuerten Druckminderer. Bei
fehlendem Signal entlüftet das System.
Ein weiteres System basiert auf der Pulsweitenmodulation (PWM), bei der elektrische
Steuersignale mit unterschiedlicher Pulsweitenfrequenz gesendet werden. Diese Sig-
nale werden an zwei Magnetventile gesendet, welche die Aufgabe haben, die Steu-
erkammer eines Präzisionsdruckminderers zu ent- oder belüften, wie das vorherige
Funktionsschema zeigt.
Die Größe des Steuersignals ist während der Erhöhung des Ausgangsdrucks oder
während der Entlüftung höher und nimmt dann vor Erreichen des Gleichgewichts-
zustands graduell ab, bis es schließlich ganz unterbrochen wird. Dadurch können die
Magnetventile Teilhübe ausführen und den Volumenstrom beschränken und so ein
Oszillieren um den Gleichgewichtspunkt herum verhindern.
Ein elektronischer Proportionaldruckregler ist durch die folgenden Merkmale ausge-
zeichnet:
– Linearität
– Hysterese
– Wiederholgenauigkeit
– Ansprechempfindlichkeit
215
L’ampiezza del segnale elettrico pilota sarà più grande durante la fase di incremento
di pressione in uscita o di scarico, diminuisce gradualmente la propria ampiezza in
prossimità dell’equilibrio fino ad interrompersi. Questo permette alle elettrovalvole di
pilotaggio di parzializzare la corsa e di ridurre così la propria portata, evitando
l’oscillazione attorno al punto di equilibrio.
Questo è il sistema più utilizzato in quella fascia di applicazioni che non richiedono
precisioni esasperate e fornisce un ottimo equilibrio tra prestazione e costo.
Le caratteristiche che contraddistinguono un regolatore elettronico proporzionale
ono intetizzabili in:
-
Linearità
-
Isteresi
-
Ripetibilità

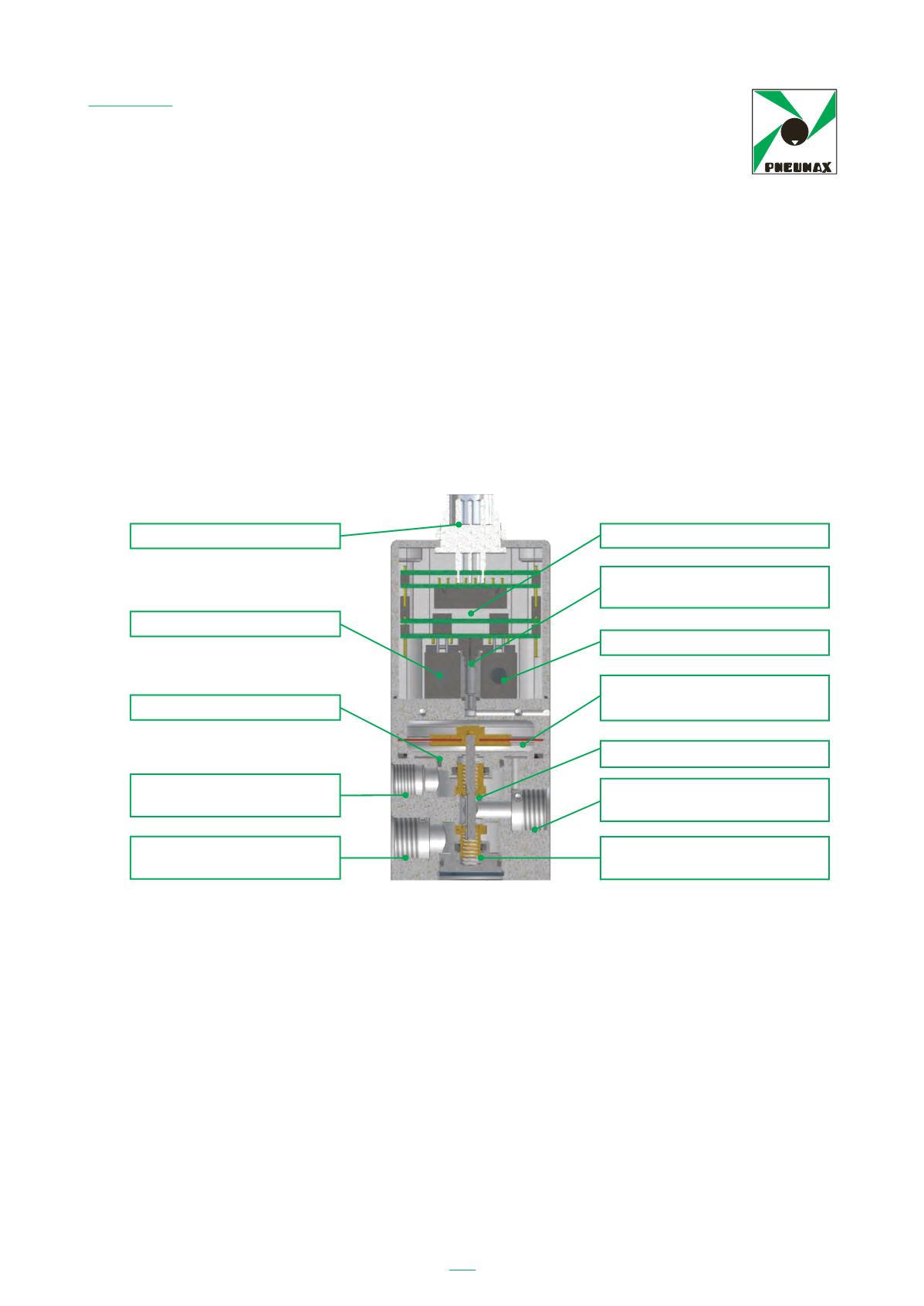

ELEKTRISCHER STECKER
MIKROPROZESSOR
DRUCKMESS-
WANDLER
MAGNETVENTIL BELÜFTUNG
MAGNETVENTIL ENTLÜFTUNG
STEUER-
KAMMER
MEMBRANE
AUSLASSVENTIL
ENTLÜFTUNGS-
ANSCHLUSS
ARBEITS-
ANSCHLUSS
DRUCKLUFT-
ANSCHLUSS
VERSORGUNGS-
VENTIL
