Kapitel 19
Das Vakuum

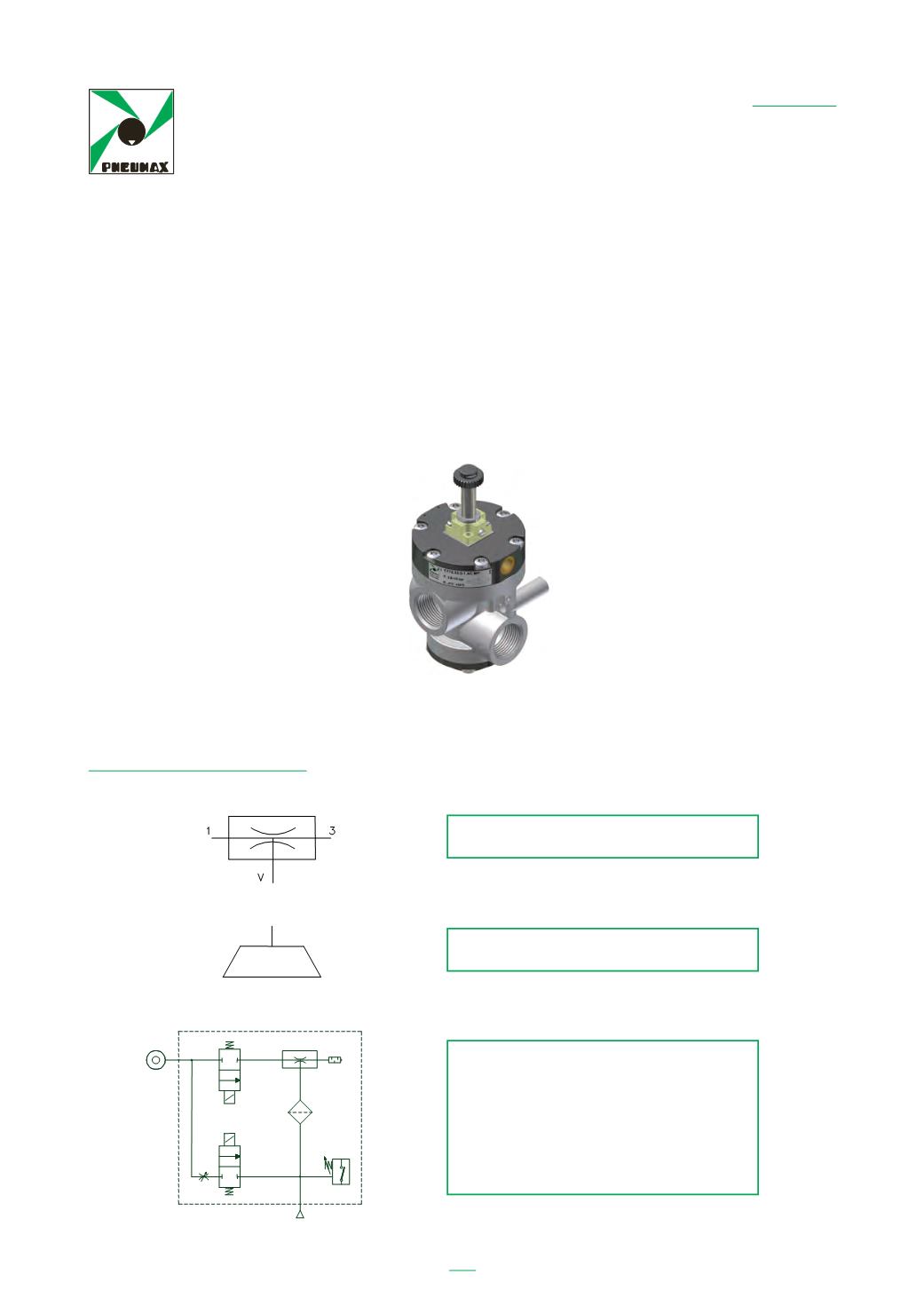

Zum Schließen und Entlüften größerer Vakuumleitungen sind entsprechend dimen-
sionierte Ventile erforderlich. Genau wie in der Drucklufttechnik kommen bei großen
Volumenströmen auch hier pneumatische/elektrische Sitzventile zum Einsatz.
Die Ansteuerung kann entweder vakuum- oder druckabhängig erfolgen. Bei der
druckabhängigen Ansteuerung ist der Vorsteuerteil vom Ventilkörper, durch den das
Vakuum fließt, mediengetrennt und hermetisch abgedichtet. Das Signal für die An-
steuerung wird direkt von einer Druckluftleitung geliefert; die Schaltung erfolgt genau
wie bei einem pneumatischen Magnetventil.
Bei der vakuumabhängigen Ansteuerung kommt das Signal für die Vorsteuerung aus
dem Vakuum, das durch den Ventilkörper fließt. In diesem Fall ist eine besondere Ma-
gnetspule erforderlich.
SYMBOLE IM ÜBERBLICK
208
Riepilogo simboli
Eiettore
Ventosa
Eiettore completo di :
Filtro di aspirazione
Vacuostato
Elettrovalvola di alimentazione
Elettrovalvola di soffio
Silenziatore
208
Riepilogo simboli
Eiettore
Ventosa
Eiettore completo di :
Filtro di aspirazione
Vacuostato
Elettrovalvola di alimentazione
Elettrovalvola di soffio
Silenziatore
208
Riepilogo simboli
Eiettore
Ventosa
Eiettore completo di :
Filtro di aspirazione
Vacuostato
Elettrovalvola di alimentazione
Elettrovalvola di soffio
Silenziatore
Ejektor
Sauger
Ejektor mit:
Ansaugfilter
Vakuumschalter
Vakuumventil
Abblasventil
Schalldämpfer
