Kapitel 20
Proportionaldruckregler
Proportionaldruckregler können in einem offenen oder geschlossenen Regelkreis ar-
beiten.
Bei einem offenen Regelkreis erfolgt keine Korrektur, wenn das Verhalten der von
der Ausgangsgröße des Proportionaldruckreglers gesteuerten Stelleinrichtung durch
Störgrößen beeinflusst wird; der Fehler setzt sich dann solange fort, bis die Störquelle
verschwindet.
Der geschlossene Regelkreis zeichnet sich dadurch aus, dass die gemessene Regel-
größe zurückgemeldet, mit dem Referenzwert verglichen und bei Abweichungen ent-
sprechend korrigiert wird. Die Abbildung auf der nächsten Seite zeigt schematisch
die Funktionsweise eines elektronischen Proportionaldruckreglers. Die Rückführung
erfolgt über einen P/E-Wandler, der den empfangenen Ausgangsdruck in ein elektri-
sches Signal umwandelt. Das so erzeugte Signal wird an den Mikroprozessor übertra-
gen, der es mit dem modulierten Eingangssignal vergleicht.
➥
213
Nella gestione ad anello aperto il sistema non permette correzioni nel caso forze
esterne disturbino la p estazione dell’ rgano fina gestito dal segnale di scita della
proporzionale, l’errore si trascina fino a quando il disturbo non scompare.
L’anello chiuso prevede invece il segnale di retroazione che confronta continuamente
il valore di uscita con quello i rif rimento, ed in caso di error proc d alla
correzione.
MICROPR.
+24VDC
0 VDC
0-10 VDC / 4-20 ma
OUTPUT
SEGNALE DI RIFERIMENTO
GESTIONE
MICROPROCESSORE
OFFENER
REGELKREIS

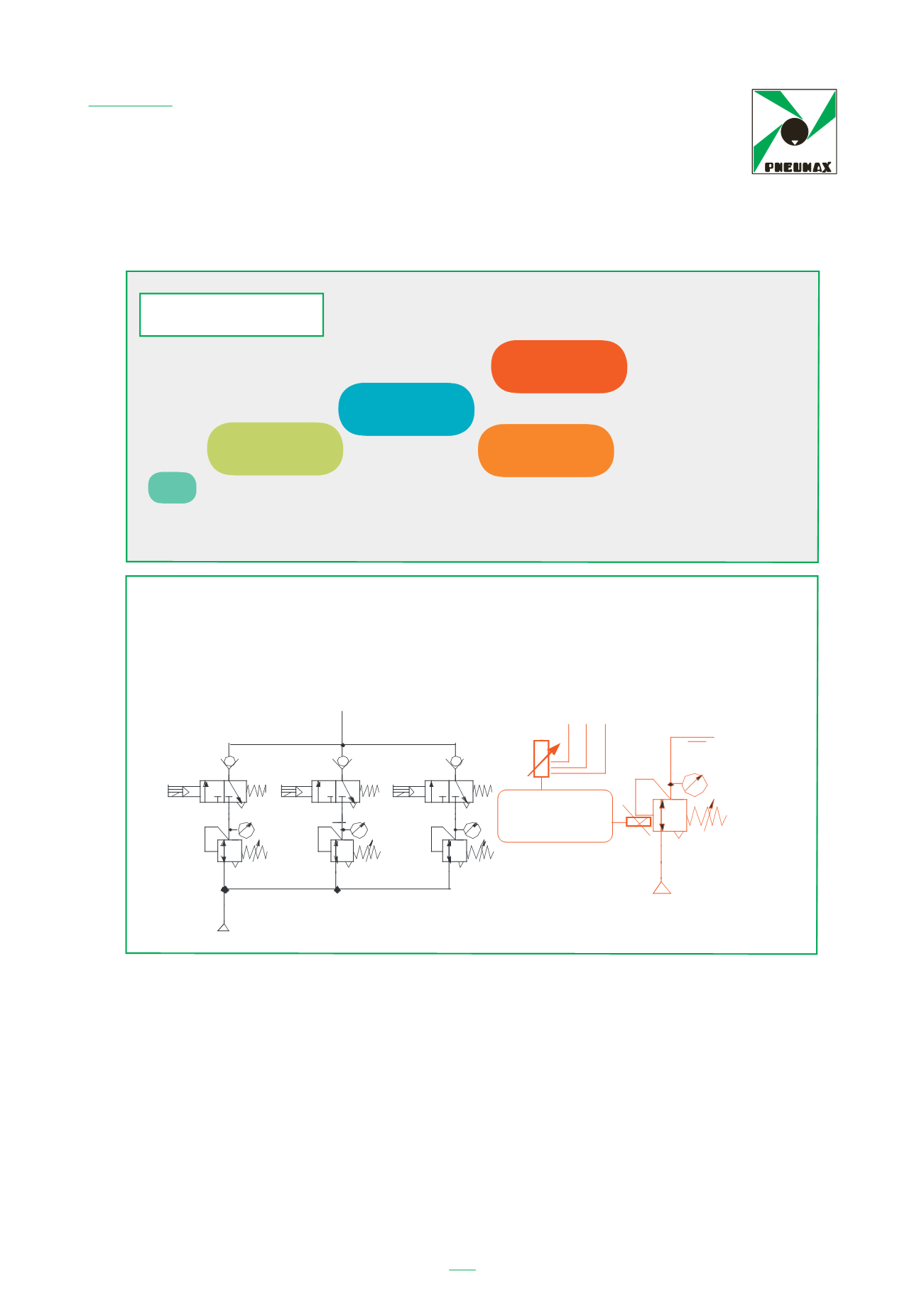

Beispiel für Druckregelung im
OFFENEN REGELKREIS
Start
elektronische
Steuereinheit
Proportional-
Druckventil
mechanische
Druckregler
zu den Aktoren
3 bar
6 bar
3 bar
zu den Aktoren
proportionale
elektronische
Steuereinheit
Regelung
Sensor-
werte
pneumatische
Regelung
Störgrößen
Aktor
Variable Ge-
schwindigkeit
➦
➦
➡
➡
