Kapitel 20

Proportionaldruckregler

Die Anwendungsgebiete von Proportionaldruckreglern sind unabhängig von der

Funktionsweise sehr vielfältig.

– Regelung von Bremsanlagen mit rotierender oder linearer Beweguni

– Regelung von Spannvorrichtungen zum Schweißen

– Positionierung von Regelventilen

– Ausgleich von Lasten

– Steuerung der Verfahrgeschwindigkeit von Pneumatikzylindern

– Lackierroboter etc.

– Prüfstände und Prüfeinrichtungen zur Dichtheitsprüfung an Behälter

Das Funktionsprinzip kann auf dem Gleichgewicht oder auch Ungleichgewicht zweier

Kräfte beruhen, von denen die erste eine magnetische Kraft und die andere eine zum

Ausgangsdruck proportionale Rückkoppelungskraft ist.

Pulse With Modulation (Modulazione a larghezza di impulsi)

Druck

Spannung

Zeit

214

I settori applicativi, indipendentemente dal principio di funzionamento

dell’apparecchio sono innumerevoli.

-

Regolazione della frenature su meccanismi a rotazione o lineari

-

Regolazione della forza di serraggio delle pinze di saldatura

-

Posizionamento di valvole di regolazione

-

Equilibratura di carichi

-

Controllo della velocità di spostamento di cilindri pneumatici

-

Robot per verniciatura etc.

Il principio di funzionamento si può basare sull’equilibrio o sullo squilibrio di due

forze, di cui una magnetica ed una di ritorno proporzionale alla pressione di uscita.

Quando le due forze sono squilibrate vi è richiesta di aumento o riduzione della

pressione. Un altro principio si basa sul sistema tegolo/ ugello. Inviando il segnale di

comando, una lamina piezoelettrica si deforma otturando un ugello in perdita di aria

compressa. Questo aumenta la pressione in una camera che insiste su di una

membrana, la quale spinge la valvola ad otturatore principale, esattamente come

accade nel riduttore di pression pilotato. Il sistema lavora solo con perdita di aria.

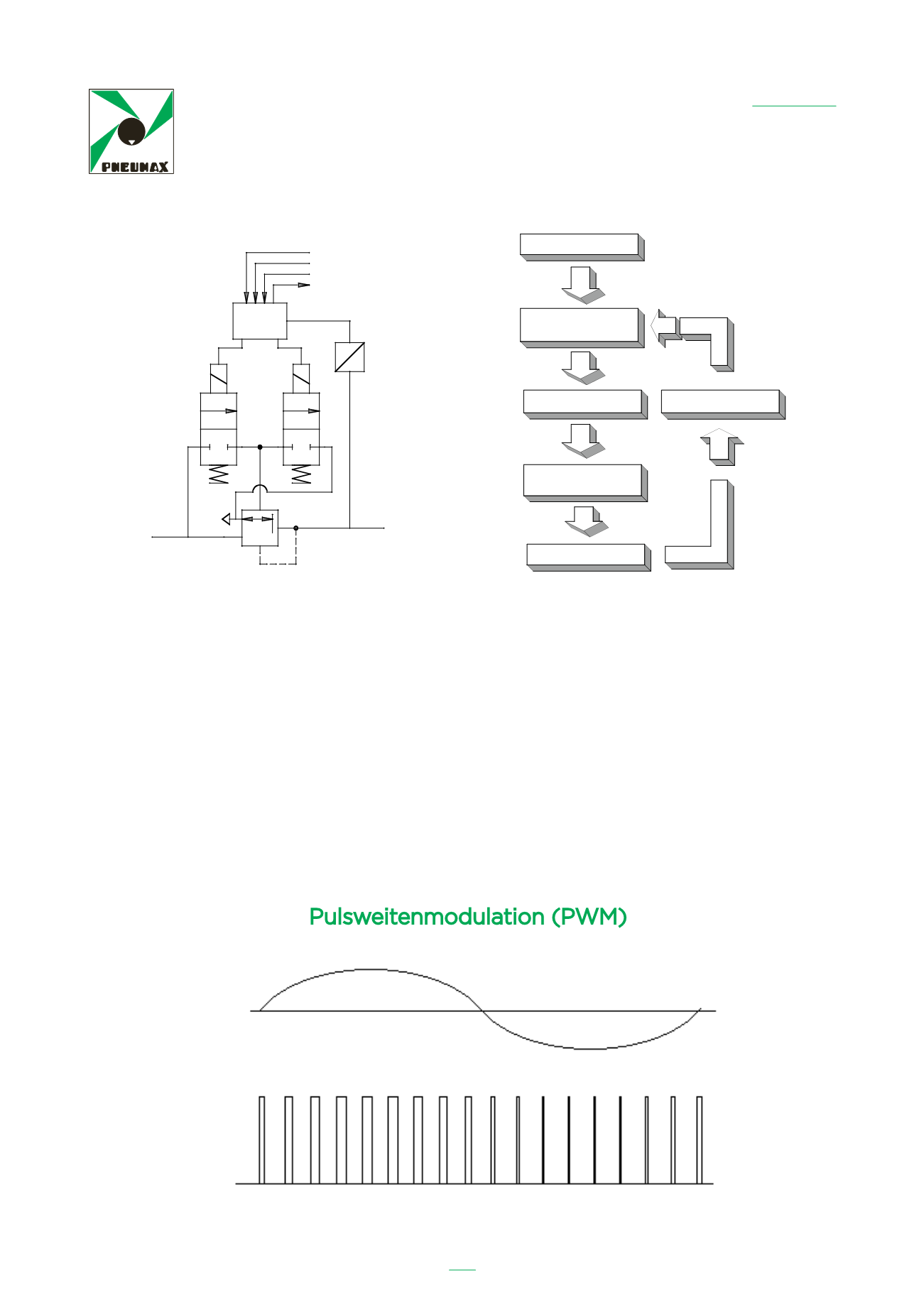

Un altro sistema utilizza la tecnica di controllo in PWM ( Pulse With Modulation )

che consiste nell’invio di segnali di comando elettrici in frequenza di ampiezza

differente. Questi segnali vengo o inviati a due elettrovalvole che hanno il compito di

caricare o scaricare la camera di pilotaggio di un riduttore di pressione di precisione

come mostrato sullo schema di funzionamento illustrato in precedenza.

Pulse With Modulati n ( Modulazione a lar

za di impulsi )

pressione

Tensione

E

P

MIKROPR.

+24VDC

0 VDC

0-10 VDC / 4-20 ma

OUTPUT

SEGNALE DI RIFERIMENTO

GESTIONE

MICROPROCESSORE

GESTIONE ELETTROVALVOLE

GESTIONE PRESSIONE

CAMERA DI BILANCIAMENTO

PRESSIONE A VALLE

TRASDUTTORE DI PRESSIONE

DRUCK IN

STEUERK MMER

MIKROPROZESSOR

MAGN TVENTILE

REFERENZSIGNAL

AUSGANGSDRUCK

DR CKWANDLER

Pulsweitenmo ulation (PWM)
