Kapitel 14
Regel-Wegeventile

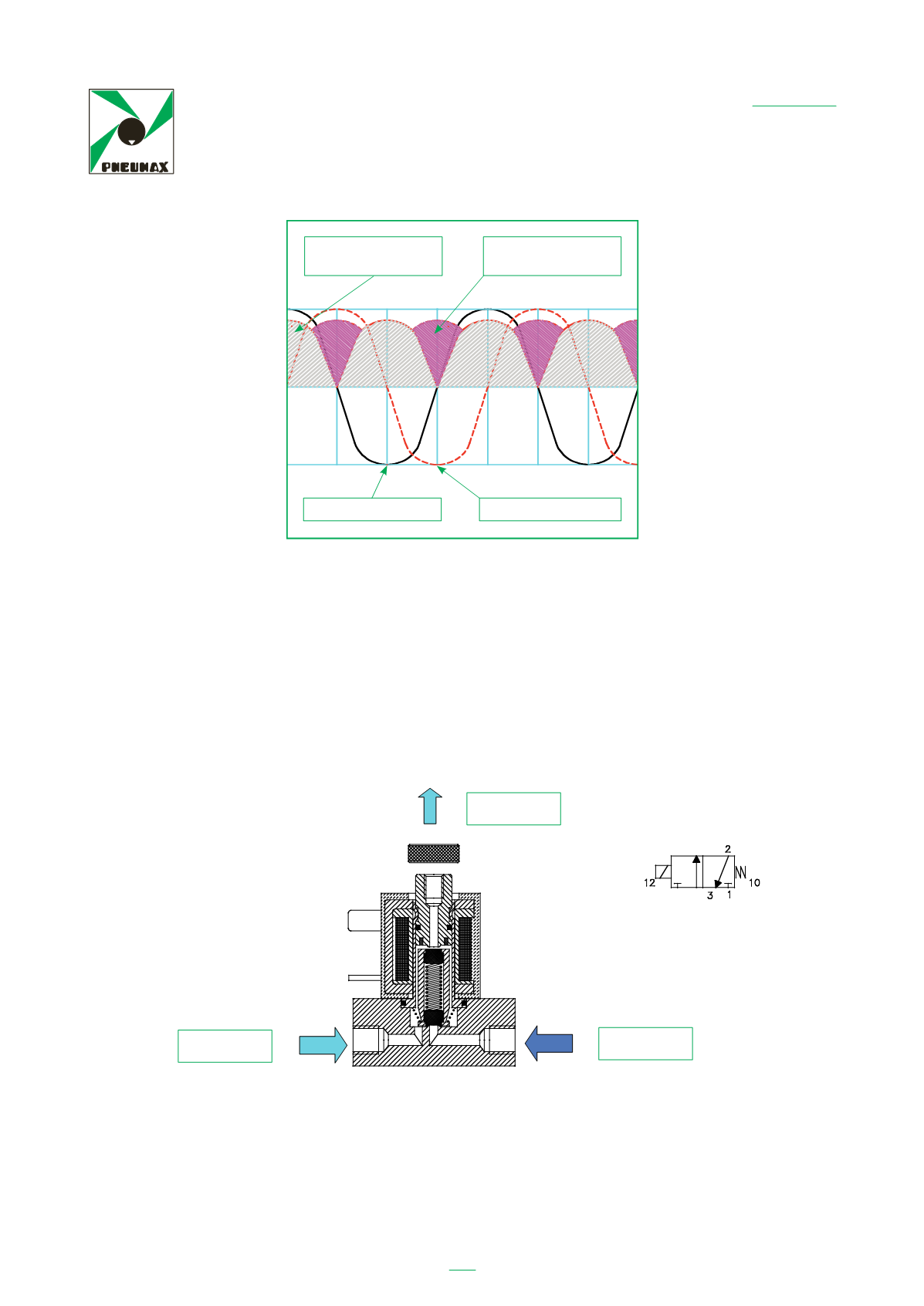

Wie die Abbildung zeigt, werden die Vibrationen durch die Einwirkung eines zweiten
Magnetfelds eliminiert.
Dadurch wird auch das Brummen beseitigt.
Systeme mit Kurzschlussring können auch unter Gleichstrom betrieben werden: Das
oben beschriebene Phänomen tritt dabei gar nicht auf, da der Transformator nur mit
Wechselstrom funktioniert (gängige Anschlusswerte sind 220-110-24 V 50/60 Hz).
Mehrpolige und in Reihe geschaltete Systeme funktionieren nur mit 24 V Gleichstrom.
Die Abbildung zeigt ein sog. direkt betätigtes Magnetventil, bei dem der Druckluft-
strom direkt vom Einlass- zum Auslassanschluss geleitet wird.
Es ist als 2/3-Wege-Sitzventil ausgelegt. In der abgebildeten Position, d. h. in Grund-
stellung, ist der Lufteinlass gesperrt; die Entlüftung erfolgt über die Bohrung im Inne-
ren des feststehenden Ankers.
Il rimedio è quello di creare un secondo campo magnetico sfasato il più possibile
verso i 90°. La spira di sfasamento assolve questo il compito ed il principio di
funzionamento è quello del trasformatore.
La spira è chiusa su se stessa quindi in corto circuito e rappresenta l’avvolgimento
secondario, mentre il primario è costituito dalla bobina. La spira chiusa ha una
resistenza ohmica uguale a zero e quindi lo sfasamento sarà vicino ai 90°. La tensione
sarà anch’essa prossima allo zero e la corrente molto alta. Questa corrente crea un
secondo campo magnetico spostato in ritardo di 90° rispetto al campo magnetico
principale.
La figura mostra il risultato finale e, come si può notare, l’effetto del secondo campo
magnetico annulla la pulsazione.
Viene in questa maniera eli inato il ronzio.
Una meccanica provvi ta di anello chi so può funzionare anch in corrent co tinu
perché non si innesta il fenomeno descritto visto che il trasformatore funziona solo
con corrente alternata.
155
SPULENSTROM
HAUPTMAGNET-
FELD
INDUZIERTES
MAGNETFELD
INDUZIERTER STROM
La figura mostra una elettrovalvola defi ita ad
azionamento dirett
. L’aria infatti
transita direttam nte attraverso la meccanica dell’insieme dall’ingresso verso l’uscita.
E’ esa tamente una 3/2 N.C. con costruzione ad otturatore. Nelle condizioni descritte
nella figura, cioè a riposo, l’aria in ingresso è intercettata e l’uscita in scarico
attraverso il foro centrale del nucleo fisso.
Quando la bobina viene eccitata, il nucleo mobile viene risucchiato verso l’alto
chiudendo la via di scarico tramite il gommino superiore, e contemporaneamente
EN-
TLÜFTUNG
EINGANG
AUSGANG
