Kapitel 14

Regel-Wegeventile

Größenbestimmung von Ventilen

Nachdem der Zylinder ausgewählt und die gewünschte Zykluszeit bestimmt wurde,

muss als nächstes ein geeignetes Ventil mit dem richtigen Durchfluss gefunden wer-

den, um sicherzustellen, dass der angesteuerte Zylinder erwartungsgemäß arbeitet.

Soll beispielsweise der Ein- und Ausfahrhub bei einem Zylinder mit Ø 80 und 200 mm

Hublänge in 1 Sekunde erfolgen, kann das richtige Ventil wie folgt bestimmt werden:

– man berechnet das Gesamtvolumen der Zylinderkammern in dm

3

;

– man multipliziert diesen Wert mit der Anzahl Zyklen je Minute;

– man multipliziert diesen Wert mit dem Absolutdruck.

Das Volumen der beiden Kammern beträgt 1,63 dm

3

Der gesamte Luftbedarf errechnet sich wie folgt:

1,63 x 60 (Frequenz) x 7 (Absolutdruck) = 628 Nl/min

Das Ergebnis dieser Gleichung wird nun mit dem Sicherheitsfaktor K = 1,2 multipliziert,

um den benötigten Volumenstrom bei einem Speisedruck von 6 bar und einem Druck-

verlust

P = 1 zu erhalten.

Der Volumenstrom beträgt ca. 820 Nl/min. Es sollte folglich ein Ventil ausgewählt wer-

den, das mindestens diesen Volumenstrom bietet.

14.6

NEUE VERKABELUNGEN VON VENTILINSELN

Durch den Fortschritt in allen Bereichen der Automatisierungstechnik sind auch die

Komplexität der elektrischen Verbindungen und damit der Zeitbedarf für die Montage

und Verkabelung gestiegen. Um die Arbeitskosten gering zu halten, kommen immer

häufiger komplette Ventilinseln zum Einsatz.

u e curve sono evide ziate le pressioni di alimentazione. Imponendo il

Δ

P tra

ingresso ed uscita si sale dall’asse delle ascisse fino ad incontrare la curva con la

pressione di alimentazione scelta e, orizzontalmente sull’asse delle ordinate, si può

leggere la portata in quelle condizioni. Ad esempio se la pressione in alimentazione è

di 6 bar, e in usci a si abbiano 5 bar (

Δ

P = 1 ) , la portata sarà di circa 125 Nl/min.

Altrettanto facilmente, se si conoscono portata e pressione di alimentazione, si può

risalire alla caduta di pressione tra ingresso ed uscita.

Scelta del distributore

Quando si è scelto il cilindro e deciso il tempo a ciclo dello stesso, bisogna abbinare

la valvola che abbia una portata corretta affinché le condizione imposte siano

soddisfatte. Ad esempio, se dobbia o compiere una corsa di andata e ritorno in 1

s condo co un cilin ro Ø80 corsa 200 m, dovremo procedere in questo modo:

162

Valvole Serie 105

M5 - 3/2 e

5/2

(

l

i

0

5

0

10

0

20

0

15

0

25

0

0

1

2

3

P2

5

(bar)

4

6

7

Q

Nl/min

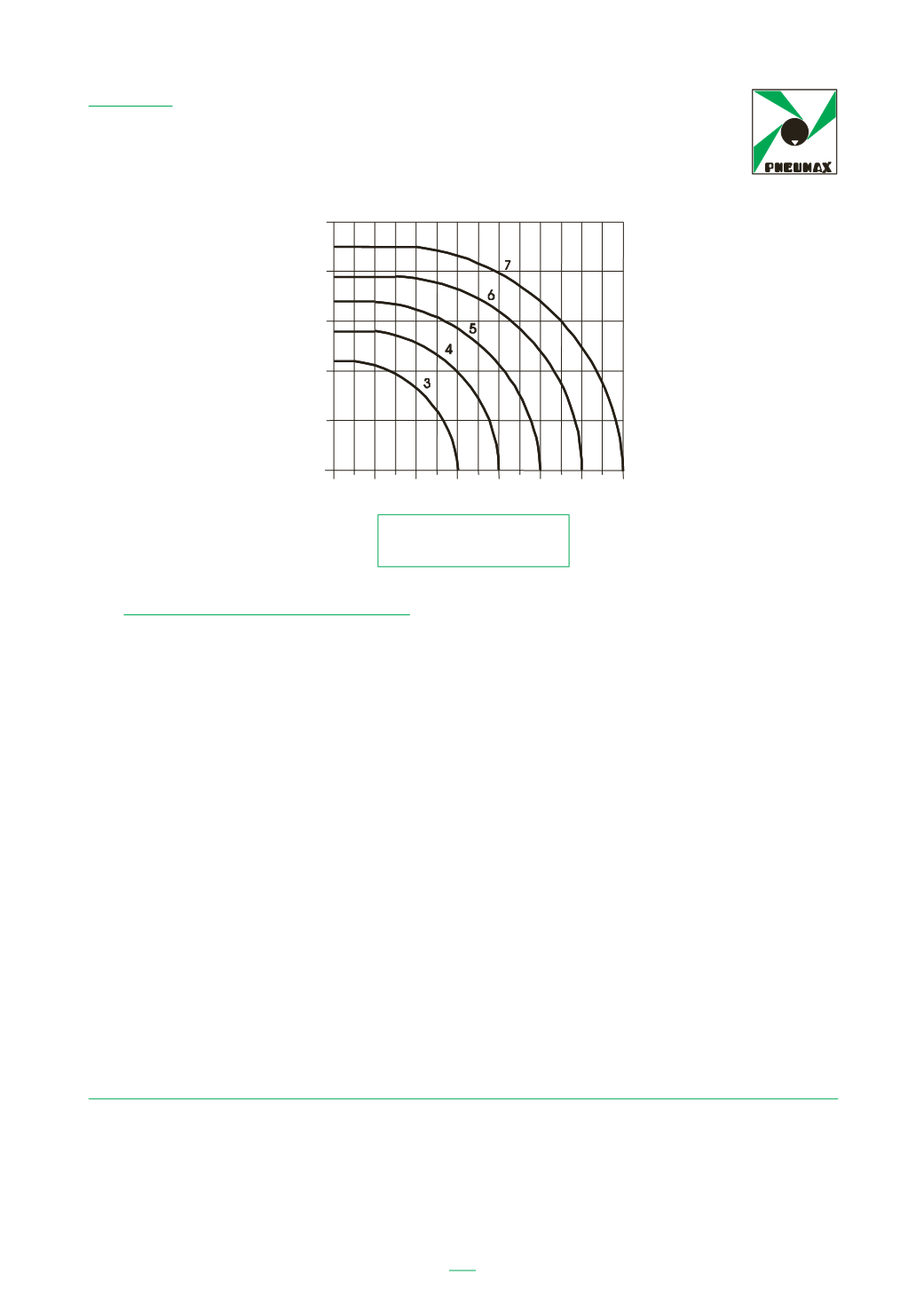

Ventile der Serie105

M5 - 3/2 UND 5/2
