Kapitel 13
Systeme zur
Arbeitsverrichtung
Axiallast
Darunter versteht man eine Last, die axial an eine Stange, in diesem Fall eine Kolben-
stange, angelegt wird. Unter Einwirkung der Axiallast kann die Kolbenstange seitlich
nachgeben.
Der Grad der Nachgiebigkeit hängt von den folgenden Faktoren ab:
- angelegte Last
- Durchmesser und Länge der Kolbenstange
- Art der Befestigung des Zylinders
Die Berechnung erfolgt im Allgemeinen anhand der Eulerschen Formel. Schneller geht
es jedoch, wenn man die Werte in Übersichtsdiagrammen abliest.
Der ungünstigste Fall liegt vor, wenn der Zylinder an beiden Enden befestigt ist.
Bei allen anderen Befestigungsarten kann die zulässige Last um bis zu 50 % größer
sein.

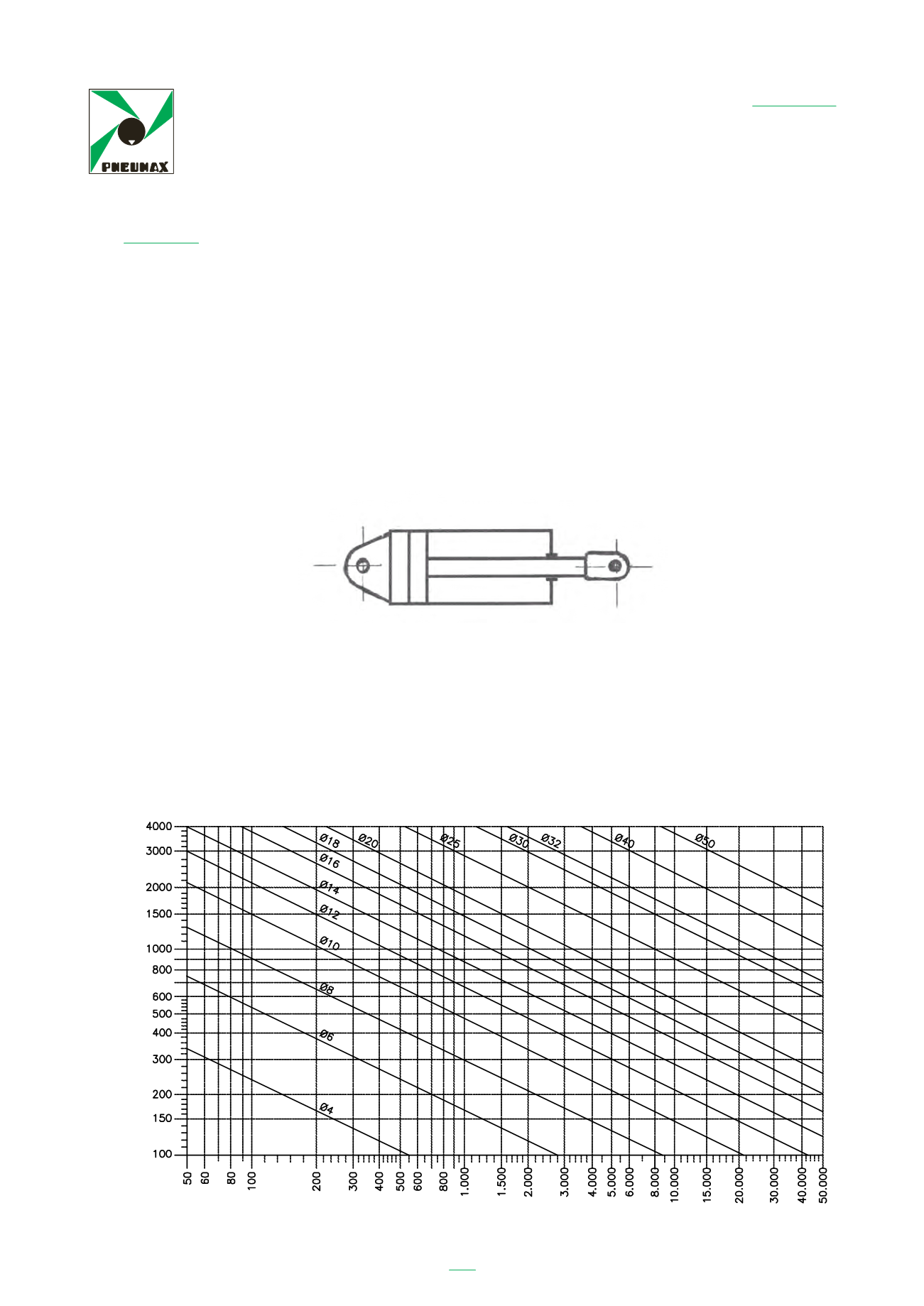

Das nachstehende Diagramm zeigt für die verschiedenen Normbohrungen den maxi-
mal zulässigen Abstand zwischen den beiden Befestigungen. Man kann ablesen, wel-
cher Zylinder je nach angelegter Last geeignet ist.
Der maximale Abstand bezieht sich dabei auf den vollständig ausgefahrenen Kolben.
114
Ø Kolbenstange
Kraft (N)
Biege- und Drucklänge (mm)
