Kapitel 13
Systeme zur
Arbeitsverrichtung
Reibungswiderstand entsteht durch die Bewegung der Dichtungen des Kolbens und
der Kolbenstange. Dabei ist jedoch zwischen der sog. Losbrechreibung (besser be-
kannt als statische Reibung bzw. Haftreibung) und dynamischer Reibung bzw. Gleit-
reibung zu unterscheiden.
Bleibt der Kolben eine Zeitlang in einer der beiden Stellungen, drückt die Kompres-
sion zwischen den Dichtungen und der Zylinderrohr- und Kolbenstangenfläche das
Schmierfett zwischen den Dichtungen und den Gleitflächen heraus. Dabei spielen die
elastischen Eigenschaften der Materialien (Härte und Elastizität) sowie die Oberflä-
chenbeschaffenheit (Rauheit) eine Rolle. Dadurch kommt es zu einem Schmierfilmab-
riss, wenn der Zylinder wieder betätigt wird. Unmittelbar danach stellen sich wieder
die normalen hydrodynamischen Eigenschaften ein, so dass der Reibungswert wieder
drastisch sinkt. In der Regel verringert sich der Reibungswert mit zunehmender Bewe-
gungsgeschwindigkeit.
Überdies werden die Dichtungen beim Losbrechen elastisch verformt. Dies erhöht
den Bewegungswiderstand und führt somit zu einer weiteren Verminderung des Wir-
kungsgrads.
Bei der Auswahl eines Zylinders müssen all diese Faktoren berücksichtigt werden. Es
ist davon auszugehen, dass 15 % der theoretischen Kraft aus den genannten Gründen
verloren gehen.
In Bezug auf die Anwendung von Linearzylindern ist grundsätzlich zwischen zwei
Haupttypen zu unterscheiden:
– einfachwirkende Zylinder
– doppeltwirkende Zylinder
Die Zylinder bestehen im Wesentlichen aus zwei Zylinderböden, einem Zylinderrohr,
einem fest mit einer Kolbenstange verbundenen Kolben, einer Führungsbuchse sowie
den Kolben- und Stangendichtungen samt Schmutzabstreifer.
13.3

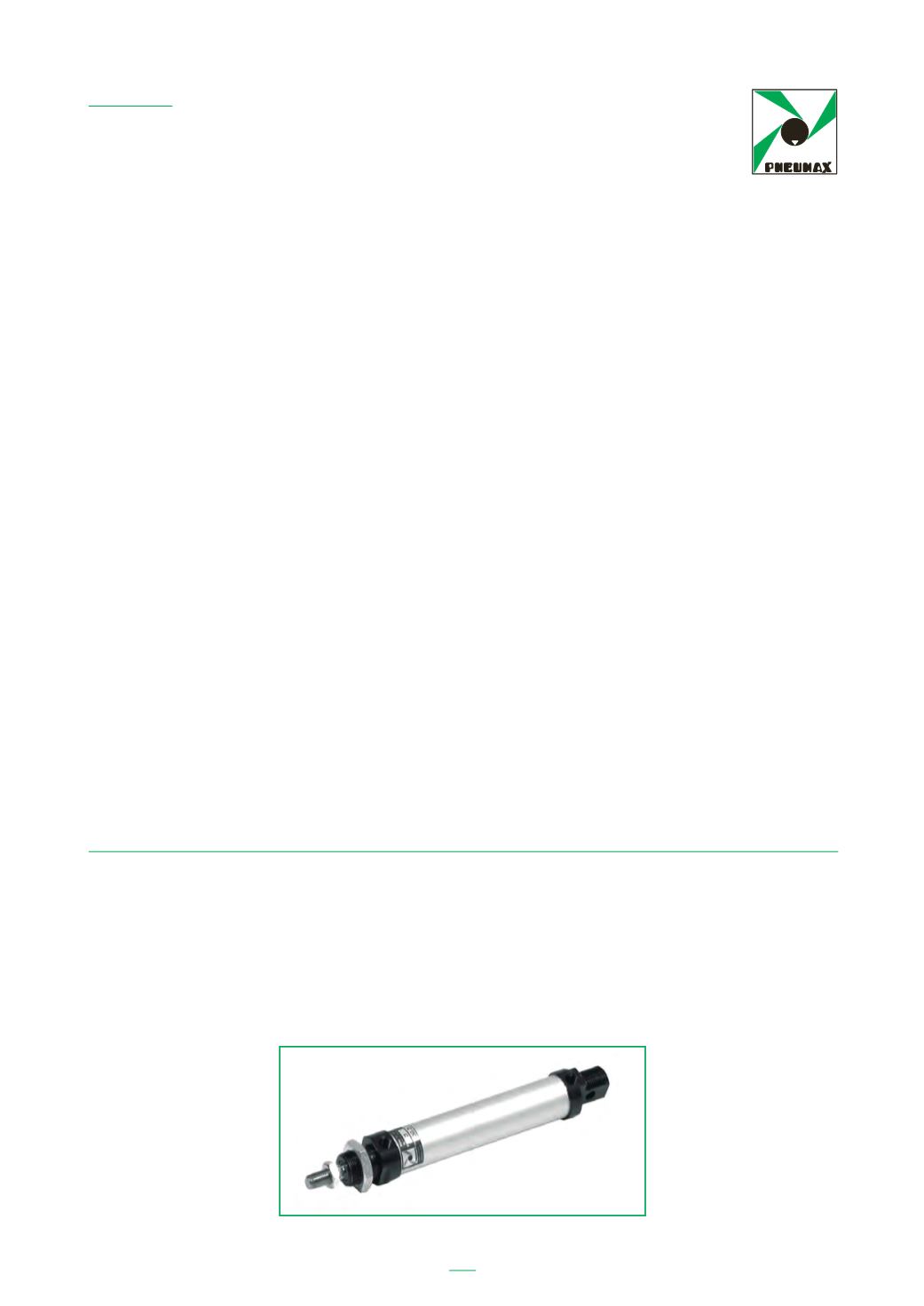

EINFACHWIRKENDE ZYLINDER
Bei einem einfachwirkenden Zylinder wirkt die Antriebskraft stets nur in eine Rich-
tung. Die Rückstellung erfolgt durch eine Rückholfeder oder eine äußere Kraft.
Einfachwirkende Zylinder unterteilt man in einfachwirkende Zylinder mit Druckfeder
bzw. Rückstellfeder.
Sie werden zum Spannen, Auswerfen, Pressen usw. verwendet, d. h. zur Verrichtung
von Arbeiten, bei denen am Stangengewinde keine Last angehängt ist.
Die Feder ist auch ausschließlich dafür ausgelegt, die Stangen-Kolben-Baugruppe zu-
rückzustellen.
