Kapitel 10
Druckluft-
verteilung
Die Druckluftleitungen sind mit ca. 1-2 % Gefälle in Strömungsrichtung zu verlegen.
Am Ende jedes Leitungsabschnitts müssen Sammelbehälter für das Kondensat (auch
Kondensatfallen genannt) angebracht werden, aus denen das Kondensat durch eine
Öffnung im Behälterboden abgelassen werden kann.
Um zu verhindern, dass Kondenswasser zu den Verbrauchern gelangt, müssen die An-
schlussleitungen in Strömungsrichtung nach oben abzweigen, und zwar bei möglichst
geradliniger Rohrführung.

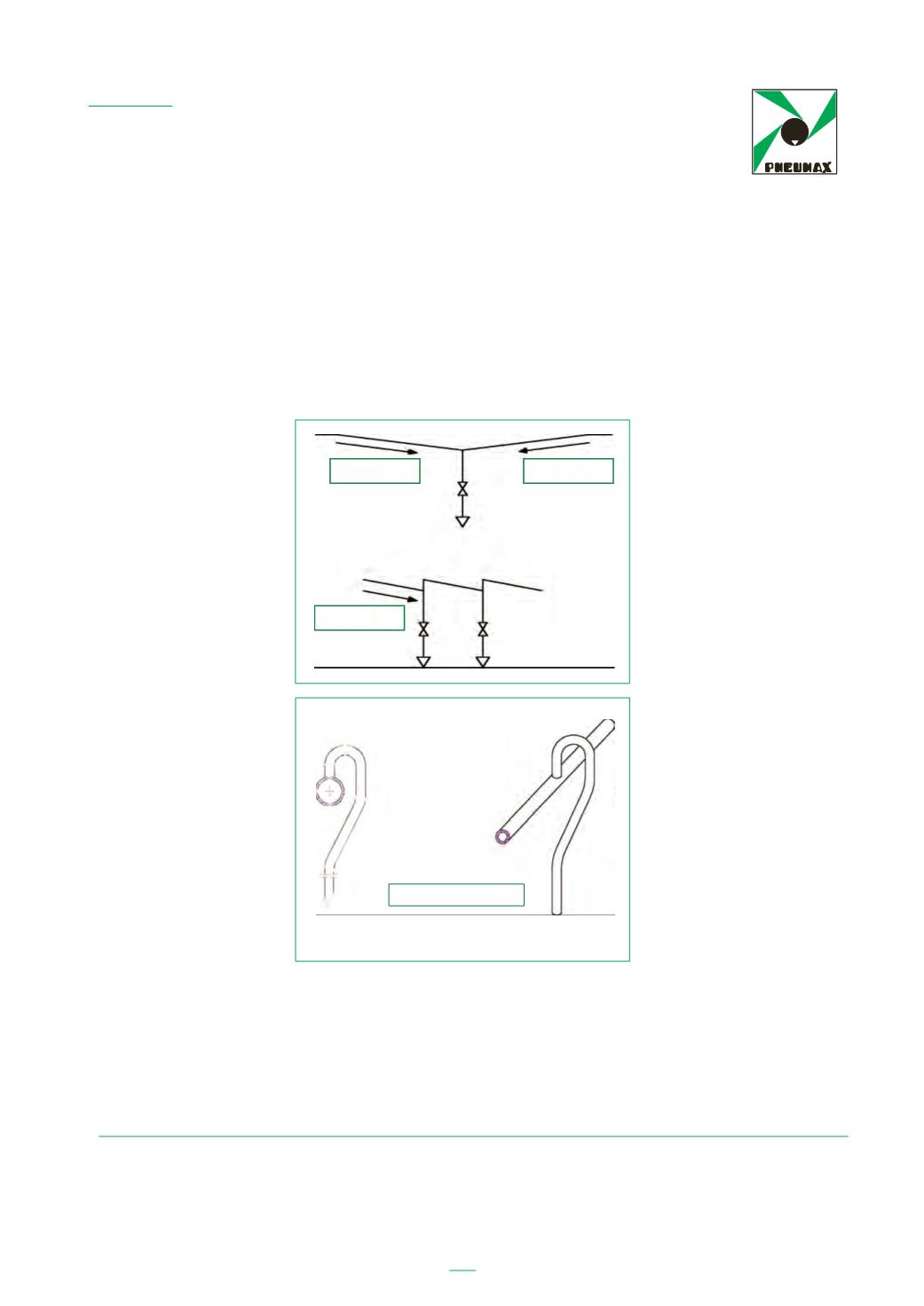

Diese Richtlinien, die in den nachstehenden Abbildungen dargestellt werden, gelten
sowohl für verzweigte Netze als auch für offene und geschlossene Verteilungsringe.
Das Rohrleitungsnetz wird an den am besten geeigneten Stellen mit Absperrventilen
versehen, mithilfe derer einzelne Abschnitte zur Durchführung von Wartungs-, Repa-
ratur- oder Erweiterungsarbeiten abgesperrt werden können, ohne die gesamte An-
lage abschalten zu müssen.
10.3
KONDENSATABSCHEIDER
Das von der Druckluft abgeschiedene Wasser, das sich in den Rohrleitungen ansam-
melt, wird in den Kondensatbehältern aufgefangen, die mit einem sog. Kondensatab-
scheider versehen sind.
Gefälle 2%
Gefälle 2%
Gefälle 2%
Abzweigung nach oben
