Kapitel 10
Druckluft-
verteilung
Außer bei kompletten Neuinstallationen sind die Rohrleitungsnetze oftmals das Er-
gebnis mehrerer nachträglicher Erweiterungen, weshalb sie häufig recht verzweigt
sind. In solchen Fällen liegen der Dimensionierung keine spezifischen Berechnungen
zugrunde, sondern lediglich die Bedürfnisse zum Zeitpunkt der Erweiterung.
Die beste Lösung ist eine als geschlossener Verteilungsring ausgelegte Hauptleitung
mit Anschlüssen, über die Parallelleitungen an die Hauptleitung angeschlossen wer-
den können, um den zu versorgenden Bereich mit einem Leitungsnetz zu überziehen.
Durch kleine Stichleitungen kann Druckluft an jeder Stelle verfügbar gemacht werden.
Ein solches System bietet den Vorteil, dass der Luft verschiedene parallele Leitungen
zur Verfügung stehen, die sie mit geringem Druckverlust durchströmen kann.
Bei der Verlegung ist darauf zu achten, dass die Rohrleitungen nicht die Bewegung
von Seilzügen oder anderen schwebenden Lasten behindern. Druckluftleitungen sind
nach den einschlägigen Vorschriften blau zu lackieren.

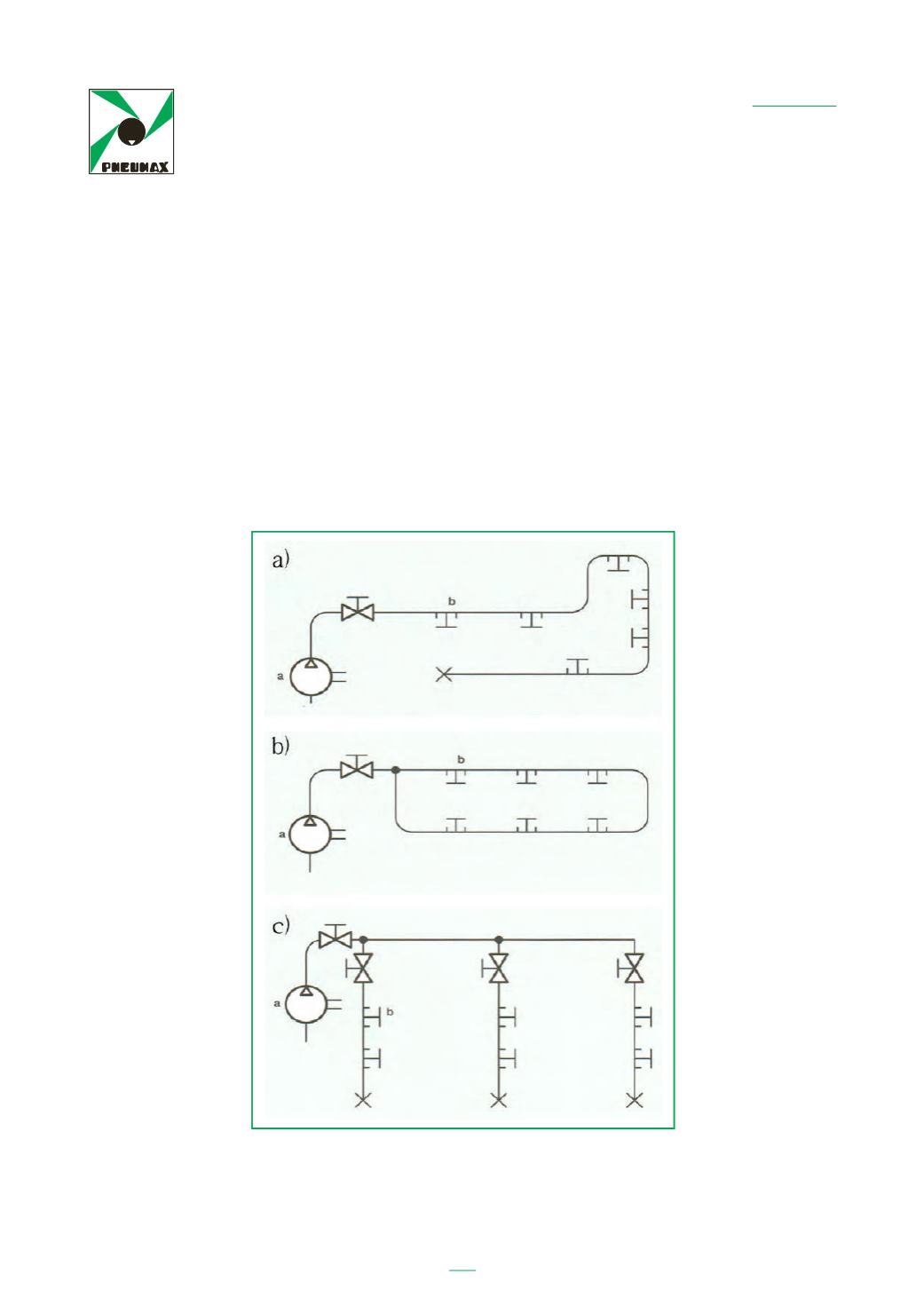

a) offener Ring
b) geschlossener Ring mit Vorbereitung für Parallelleitungen
c) verzweigtes Netz
