– dem höchsten Volumenstrom, wenn alle Verbraucher in Betrieb sind
– der Gesamtlänge der Hauptleitung
– den Verschraubungen, Absperrarmaturen, Bögen usw., die Druckabfälle bewirken.
Wenn ein Verteilungsnetz einen Volumenstrom von 10 nm3/min liefert und der Druck-
abfall bei einer gleichwertigen Rohrlänge von 200 m mit einem Anfangsdruck von 7
bar relativ gleich 0,1 bar betragen soll, ergibt sich je 1 Meter Rohrlänge ein Druckabfall
von 50 Pa.
10000 Pa / 200m = 50 Pa/m
Auf dem Nomogramm wird hierzu der Wert 50 Pa (Druckabfall) auf der rechten senk-
rechten Achse mit der gewünschten Liefermenge von 10 nm
3
/s verbunden. Der Punkt,
der dabei auf der mittleren senkrechten Linie gekreuzt wird, ist die Nennweite des
Rohrs.

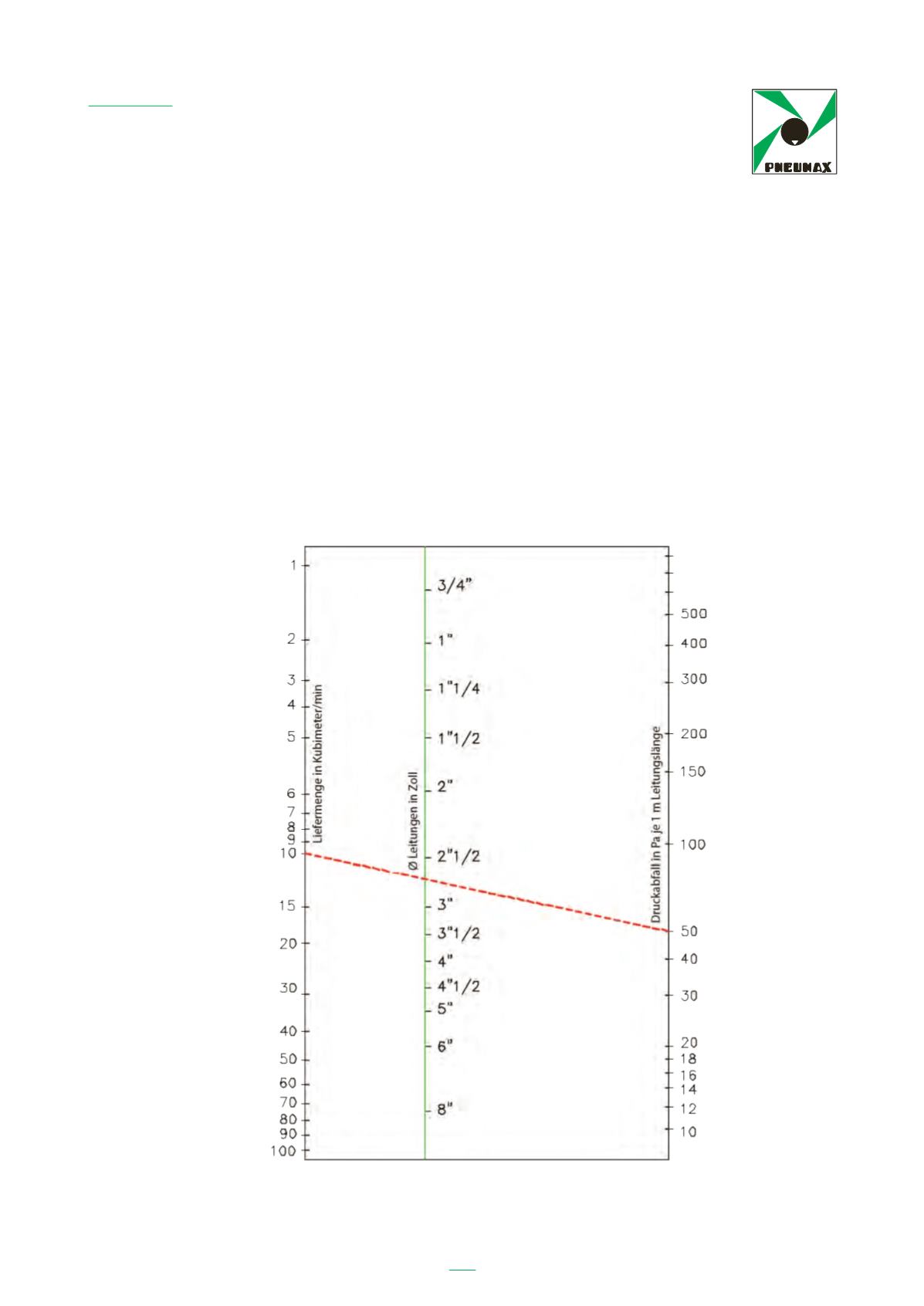

Nomogramm zur Bestimmung der Nennweite von Rohren zur Beförderung von Druckluft mit 7 bar rel
