Kapitel 22
Zusatzschaltungen

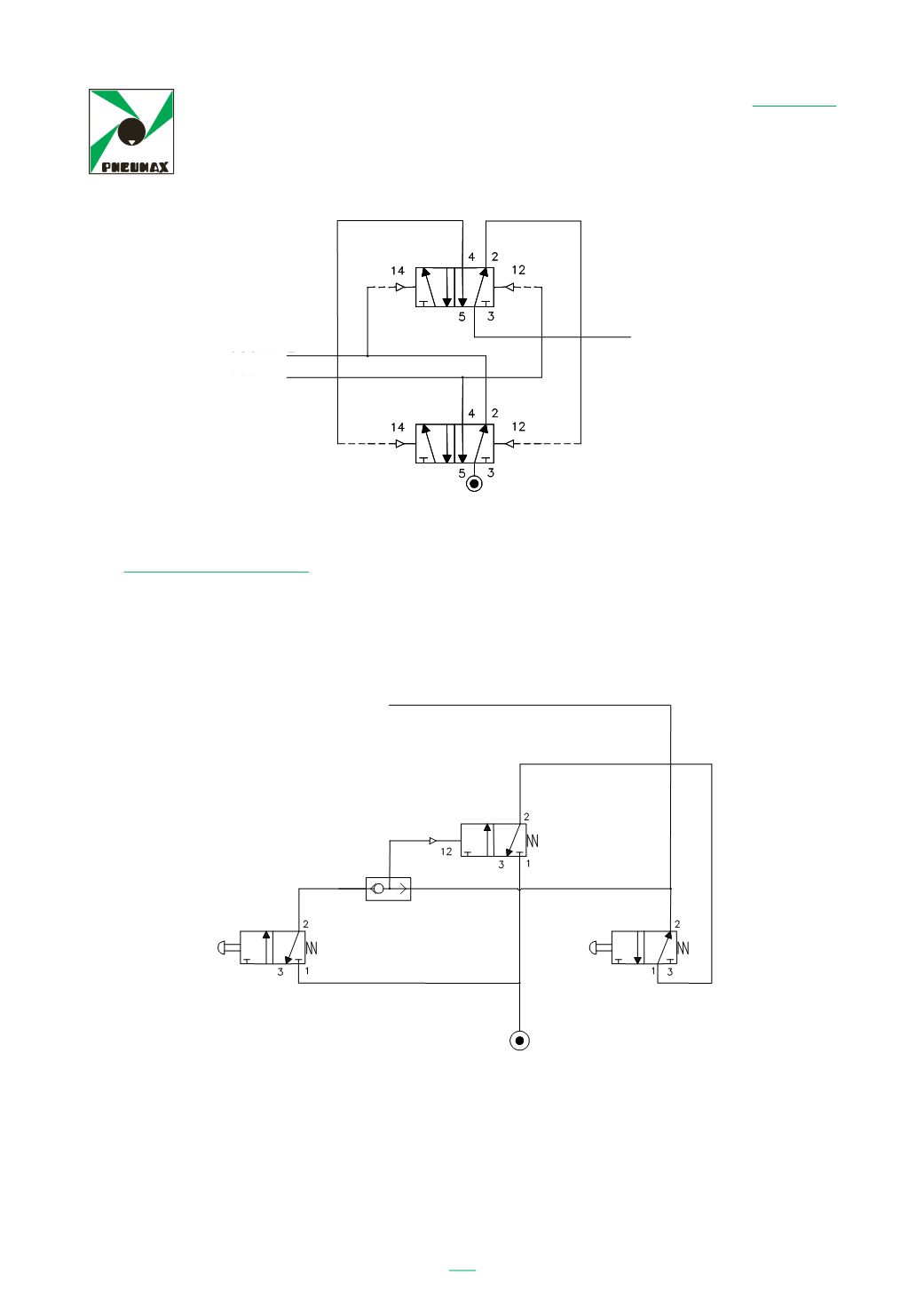

Selbsthalteschaltung
Auch eine durch und durch pneumatische Schaltung kann mit einer Selbsthaltefunk-
tion ausgestattet werden, wie sie zuvor für das Relais beschrieben wurde. Auf diese
Weise wird ein eigentlich als monostabiles Ventil ausgelegtes Ventil als Speicher ein-
gesetzt.
Durch Betätigen des Drucktasters 1 wird über das ODER-Glied die Umschaltung des
monostabilen Ventils veranlasst, dessen Ausgang über den in Ruhestellung geöffne-
ten Drucktaster 2 seinen Steueranschluss 12 speist und in Selbsthaltung geht.
Bei Loslassen des Drucktasters 1 bleibt das Ausgangssignal bestehen. Das Signal fällt
nur ab, wenn Drucktaster 2 betätigt wird, wodurch der Steueranschluss 12 des mo-
nostabilen Ventils über das ODER-Ventil entlastet wird.
253
Circuito di autoritenuta
Anch con un circ ito completamente pneumatico è possibile re lizzare una
situ zione di autoritenuta come abbiamo visto fare con l r lè. In questo modo si
trasforma in memoria una valvola che generalmente sarebbe impiegata come
monostabile.
Circuito di autoritenuta
Anche con un circuito completamente pneumatico è possibile realizzare una
situazione di auto itenuta come abbiamo visto fare co il r lè. In qu s o modo si
trasforma in memoria una valvola che generalmente sarebbe impiegata come
monostabile.
AUSGANG 2
AUSGANG 4
AUSGANG
EINGANG 12
MONOSTABILES
VENTIL
TASTER 1
TASTER 2
OR
