Kapitel 23
Gebrauch und Instandhaltung

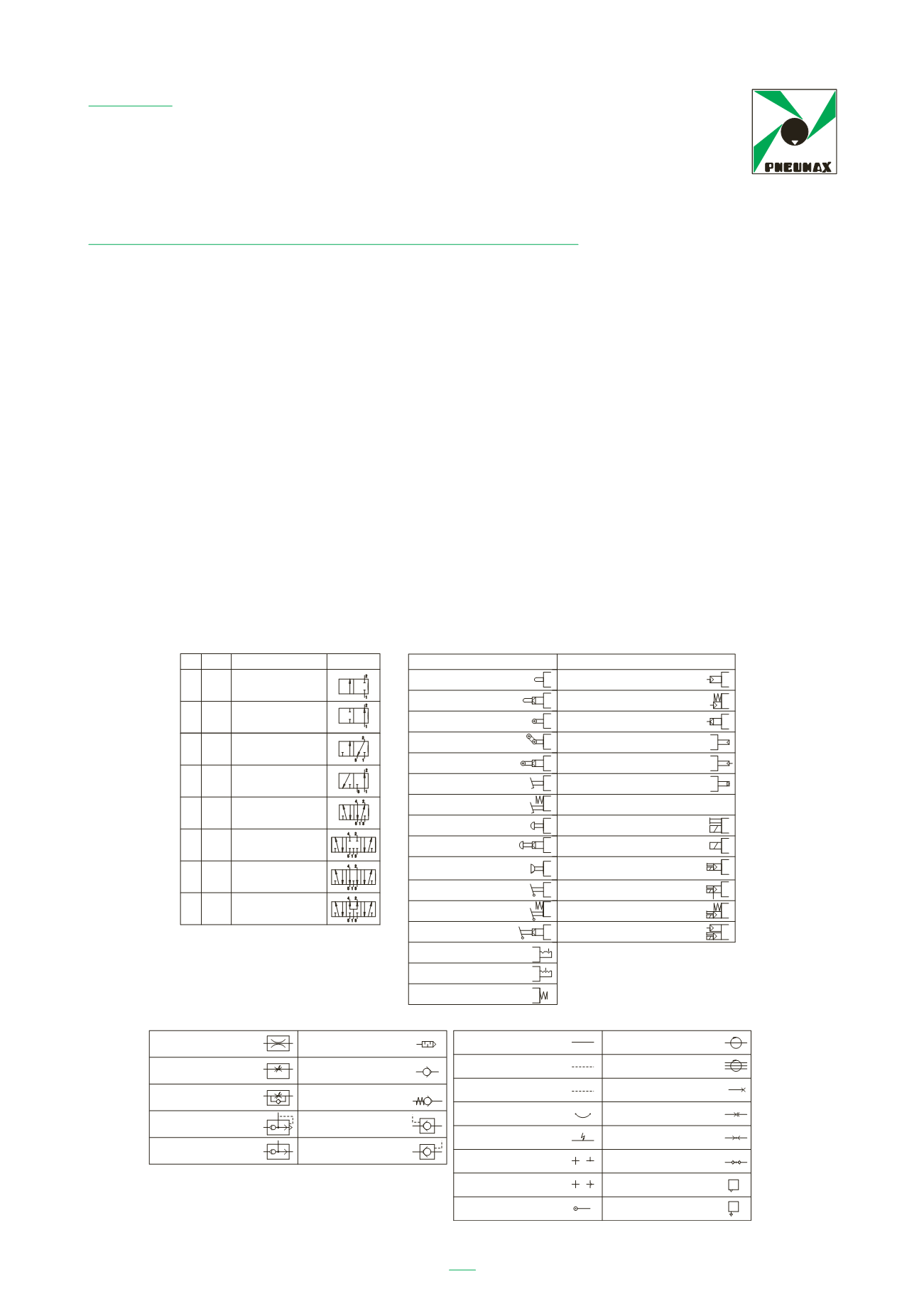

PNEUMATIKSYMBOLE „VENTILE UND MAGNETVENTILE“
XXVIII
Pneumatiksymbole
- Begriffe und Beschreibungen -
Bei den Anschlüssen an den Ein- und Auslässen der Ventile kann es sich um zwei Arten handeln:
-
Hauptanschlüsse:
- Druckluftanschluss, der mit Nummer 1 gekennzeichnet ist
- Verbraucheranschluss, der mit Nummer 2 und 4 gekennzeichnet ist
- Entlüftung, die mit Nummer 3 und 5 gekennzeichnet ist
-
Steueranschlüsse:
- Rückstellanschluss an 2/2- und 3/2-Wegeventilen, der mit Nummer 10 gekennzeichnet ist
- Schaltanschluss an 2/2- und 3/2-Wegeventilen und Rückstellanschluss an 5/2- und 5/3-Wegeventilen, der mit
Nummer 12 gekennzeichnet ist
-Schaltanschluss an 5/2- und 5/3-Wegeventilen, der mit Nummer 14 gekennzeichnet ist
Schalten
: Prozess, durch den das Ventil von der Ruhestellung in die angesteuerte Stellung wechselt und der
durch ein mechanisches, pneumatisches oder elektrisches Signal umgesetzt wird.
Rückstellen
: Prozess, durch den das Ventil von der angesteuerten Stellung in die Ruhestellung wechselt und
der durch ein externes mechanisches (Feder), pneumatisches (Differentialdruck) oder elektrisches Signal
umgesetzt wird.
Wege
: Steht für die Anzahl der Anschlüsse am Ventilkörper und auf dem Pneumatik-Schaltbild
Stellungen
: Steht für die Anzahl der Stellungen, in die das Ventil wechseln kann und entspricht der Anzahl der
Quadrate im Pneumatiksymbol.
Funktion
: Bezeichnet das Arbeitsschema des Ventils in Ruhestellung und entspricht dem rechten Quadrat im
Pneumatik-Schaltbild.
2 2
Grundstellung
geschlossen
2 2
Grundstellung
offen
3 2
3 2
5 2
Grundstellung von 1 nach 2
belüftet, von 4 nach 5 entlüftet
5 3
Mittelstellung
geschlossen
5 3
5 3
Mittelstellung
entlüftet
Mittelstellung
belüftet
Luftfeder intern
Luftfeder extern
Sensitive differential
Hebelbetätigung
Hebelbetätigung,
mittenzentriert
Hebelbetätigung,
pneumatische Druckentlastung
mech. Raste-2Stellungen
Pedalbetätigung
Pedalbetätigung,
mittenzentriert
pneumatisch betätigt
pneumatisch betätigt,
pneumatische Druckentlastung
pneumatisch betätigt, mittenzentriert
Drucktasterbetätigung
Tastrollenbetätigung
mit Leerrücklauf
Stößelbetätigung
Elektromagnet
Elektromagnet, vorgesteuert, Handhilfsbetätigung,
mit zusätzlicher pneumatischer Ansteuerung
Elektromagnet mit
Handhilfsbetätigung
Elektromagnet, vorgesteuert (extern),
Handhilfsbetätigung
Tastrollenbetätigung
Tastrollenbetätigung,
pneumatische Druckentlastung
Drucktasterbetätigung,
pneumatische Druckentlastung
Stößelbetätigung,
pneumatische Druckentlastung
Zugtasterbetätigung
Elektromagnet, vorgesteuert,
Handhilfsbetätigung, mittenzentriert
Federbetätigung
mech. Raste - 3Stellungen
Ventilsymbole
Funktion
Way Stell.
Symbol
Symbole für die Betätigung
mechanisch
elektrisch
pneumatisch
Zusatzventile
Symbole für Leitungen
2
1
2
1
2
1 3
2 4
1 3 5
15 3
1 3
2
2 4
2 4
315
4
15
2
3
Arbeitsleitung
Steuerleitung
Abluftleitung
Flexible Leitung
Elektrische Leitung
Leitungsanschlüsse
Gekreuzte Leitungen
Druckquelle
Drehverbindung - 1 Leitung
Drehverbindung - 3 Leitungen
Druckanschluss mit Verschluss
Druckanschluss mit
Anschlussleitung
Schnellkupplung ohne
Rückschlagventil
Schnellkupplung mit
Rückschlagventil
Abluftöffnung ohne
Anschlussgewinde
Abluftöffnung mit
Anschlussgewinde
Schalldämpfer
Drosselventil
Einstellbares Drosselventil
Schnellentlüftungsventil
Wechselventil
Grundstellung
geschlossen
Grundstellung
offen
Elektromagnet, vorgesteuert,
Handhilfsbetätigung
Einstellbares
Drossel-Rückschlagventil
Rückschlagventil
ohne Feder
Rückschlagventil
mit Feder
Entsperrbares
Rückschlagventil
Öffnungsgesteuertes
Rückschlagventil
