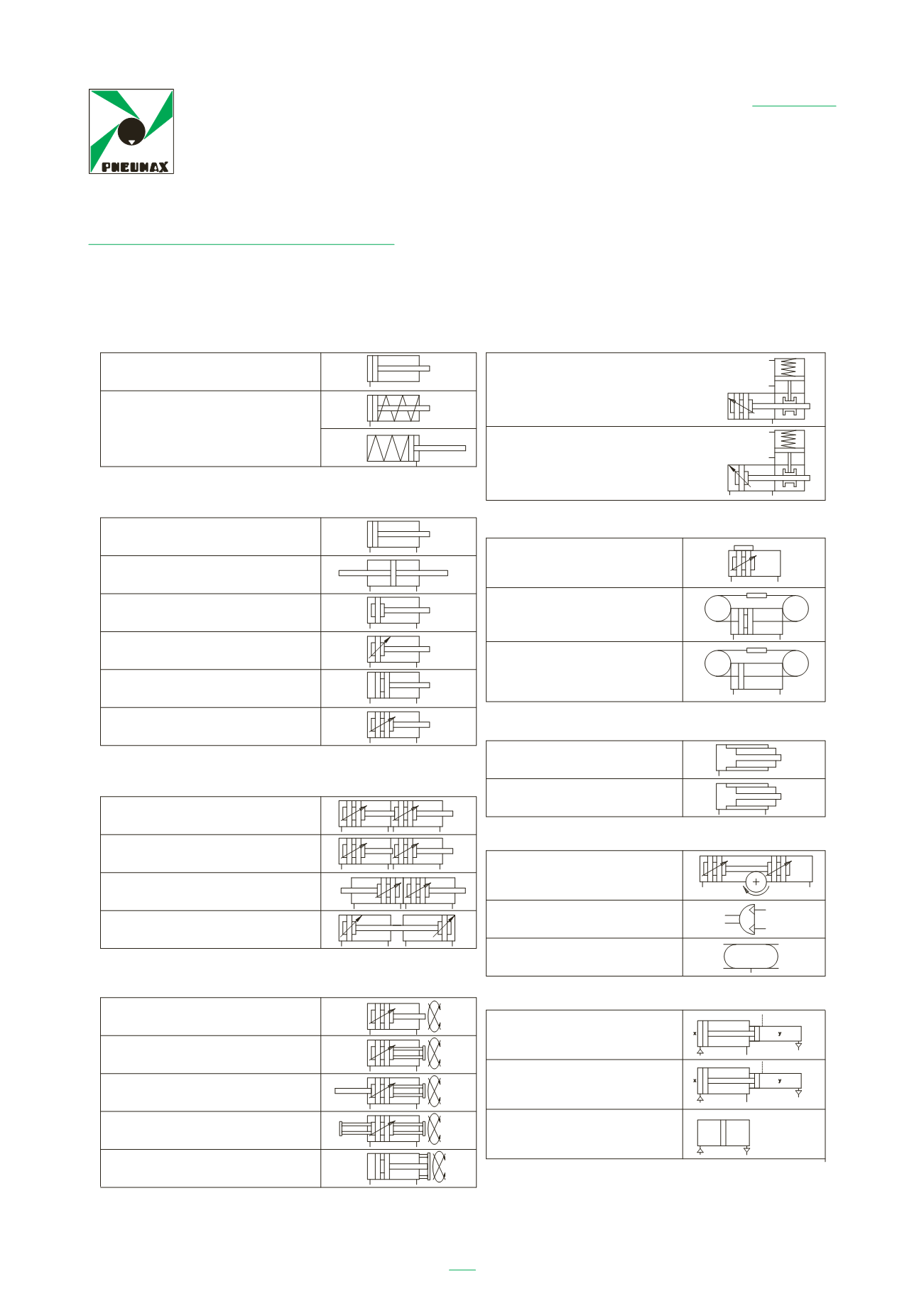

PNEUMATIKSYMBOLE „ZYLINDER“
04
Push/Pull-Doppelkolbenstange
doppeltwirkend
Doppelkolbenstange / doppeltwirkend
Push/Pull-Kolbenstange
Doppelkolbenstange /
doppeltwirkend
Standard-Kolbenstange /
doppeltwirkend
Gegenüberliegend, gemeinsame
Kolbenstange
Tandem, gegenüberliegende
Kolbenstangen
Tandem, unabhängige Kolbenstangen
Tandem, gemeinsame Kolbenstange
Mit Magnetkolben und
einstellbarer Endlagendämpfung
Mit Magnetkolben
Mit einstellbarer Endlagendämpfung
Mit nicht einstellbarer
Endlagendämpfung
Durchgehende Kolbenstage
(Push/Pull-Version)
Mit Rückstellfeder
Mit externer Rückstellung
Standard-Kolbenstange
Doppelzylinder mit Führung
Nicht drehende Zylinder
Tandemzylinder
Doppeltwirkende Zylinder
Einfachwirkende Zylinder
Einfachzylinder
Doppeltwirkung
Mit Magnetkolben und
einstellbarer Endlagendämpfung
Mit Magnetkolben und
einstellbarer Endlagendämpfung
Kabelzylinder
mit Magnetkolben
Kabelzylinder
ohne Magnetkolben
Ohne Magnetkolben und mit
einstellbarer Endlagendämpfung
Drehzylinder
Balgzylinder
Pneumatisch/pneumatisch
Pneumatisch/Hydraulisch
Druckluft-Öl-Druckbehälter
Drehzylinder
Teleskopzylinder
Zylinder für Kolbenstangensperre
Verschiedene Zylinder
Zylinder ohne Kolbenstange
Druckerhöhungseinheiten
