Kapitel 9
Erzeugung von Druckluft
Kolbenverdichter werden wahlweise als luft- oder flüssigkeitsgekühlte Kompressoren
angeboten.
Aufgrund ihrer speziellen Funktionsweise erzeugen Hubkolbenverdichter einen pulsie-
renden Volumenstrom und benötigen daher einen Druckluftbehälter.
Bei Erreichen der im Druckluftbehälter eingestellten Druckobergrenze löst ein Druck-
wächter aus, der über einen elektrischen Kontakt die Stromversorgung des Motors
und somit den Betrieb des Verdichters unterbricht.
Fällt der Druck auf die eingestellte Druckuntergrenze ab, stellt der Druckschalter die
Stromversorgung des Motors wieder her, so dass der Verdichter wieder anläuft.

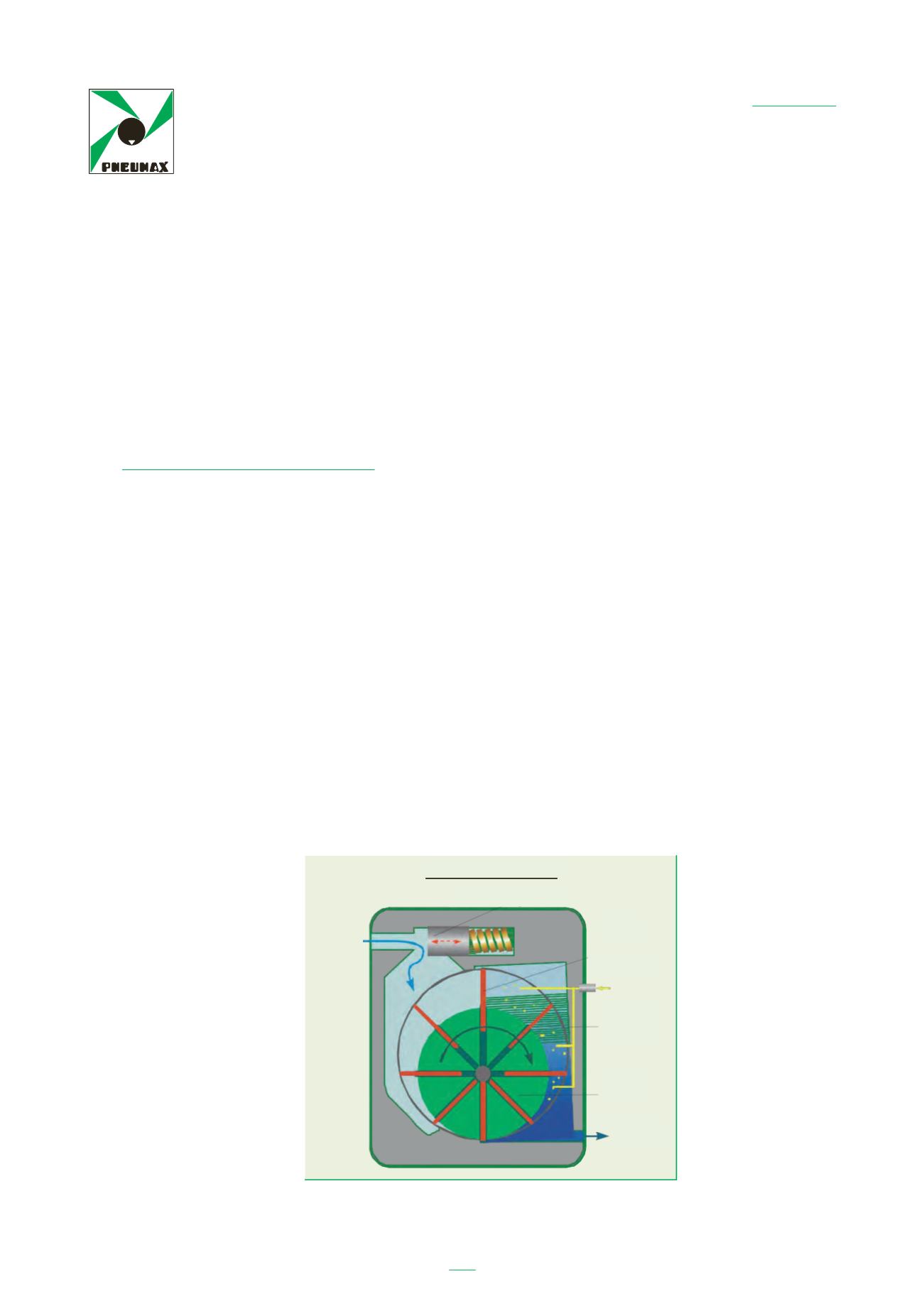

Vielzellenrotationsverdichter
Vielzellenrotationsverdichter bestehen aus einem zylindrischen Fördergehäuse (Sta-
tor), in dem sich ein exzentrisch gelagerter Läufer (Rotor) dreht. Der Rotor ist über
die gesamte Länge mit radialen Längsschlitzen versehen. In den Schlitzen bewegen
sich Schieber aus Stahl, die während der Drehbewegung durch die Fliehkraft nach
außen gedrückt werden und Zellen bilden. Die Luft wird durch die Längsschlitze auf
dem Rotor in die vergrößerten Zellen angesaugt und durch die Rotation des Läufers
verdichtet.
Bei Erreichen der maximalen Verdichtung wird die Luft durch eine zweite Öffnung im
Fördergehäuse der Druckseite zugeführt.
Vielzellenrotationsverdichter arbeiten kontinuierlich, d. h. auch dann, wenn druckseitig
kein Bedarf besteht.
Wenn kein Druckluftbedarf besteht, ist das Ansaugventil, das über einen Kolben mit
einer ihm entgegenwirkenden Feder gesteuert wird, geschlossen und der Verdichter
arbeitet im Leerlauf.
Durch die automatische Saugdrosselregelung kommen Vielzellenrotationsverdichter
problemlos ohne Druckluftbehälter aus.
Vane compressor
Vanes
Lubrication
Stator
Rotor
Discharge
R
otor
V
erdichtete
S
tator
S
chmierung
F
lügel
F
lügelzellenkompressor
D
ruckluft
