Kapitel 9
Erzeugung von Druckluft
9.2
VERDICHTERARTEN
Hubkolbenverdichter können in zwei Kategorien unterteilt werden: Kolben- und Mem-
branverdichter.
In den meisten pneumatischen Anwendungen kommen Kolbenverdichter zum Ein-
satz; Membranverdichter spielen eine untergeordnete Rolle und sind nur in einfachen
Heimanwendungen zu finden.
Die Gruppe der Drehkolbenverdichter wird in drei Bauarten unterteilt:
Rootsverdichter,
Vielzellenrotationsverdichter
und
Schraubenverdichter.
Kolbenverdichter
Die Wahl des Kolbenverdichters richtet sich danach, ob niedrige, mittlere oder hohe
Drücke erzeugt werden sollen.
Zur Erzeugung hoher Drücke verwendet man mehrstufige Kolbenverdichter.
bis
1 bar
einstufig
bis
15 bar
zweistufig
über
15 bar
drei- oder mehrstufig

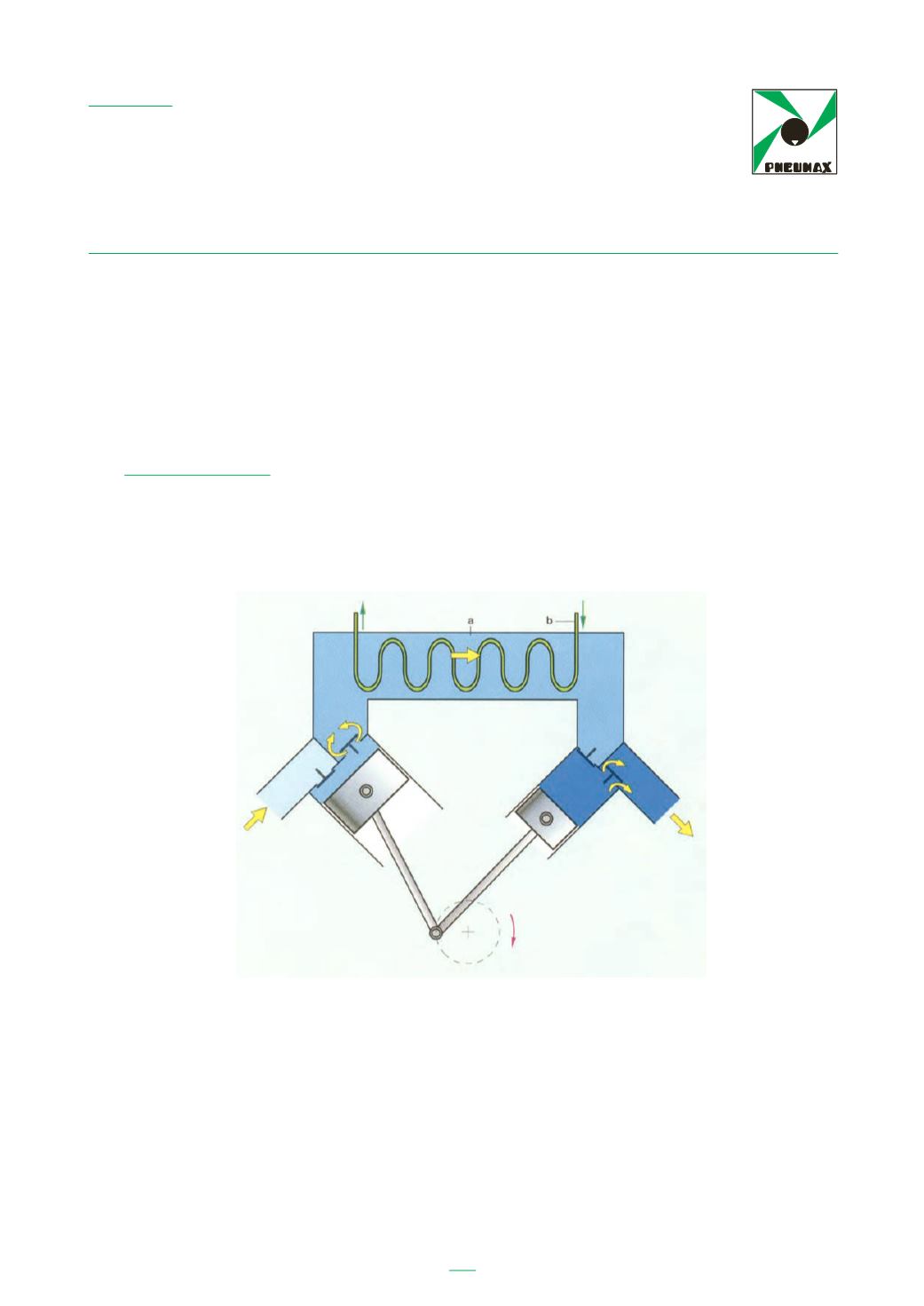

Das Funktionsprinzip eines Kolbenverdichters beruht auf einem Zylinder und einem
Kolben, der von einem Kurbelgehäuse mit Pleuelstange und Kurbelwelle angetrieben
wird und sich im Verdichter hin und her bewegt.
Durch zwei Ventile am Zylinderkopf wird die Menge der angesaugten und verdichte-
ten Luft reguliert.
