30
Kapitel 9
Erzeugung von Druckluft
Mit steigendem Verdichtungsverhältnis senkt sich der Liefergrad
h
, der bei einem
Verdichtungsverhältnis r < 5 nicht geringer als 0,7 sein darf.

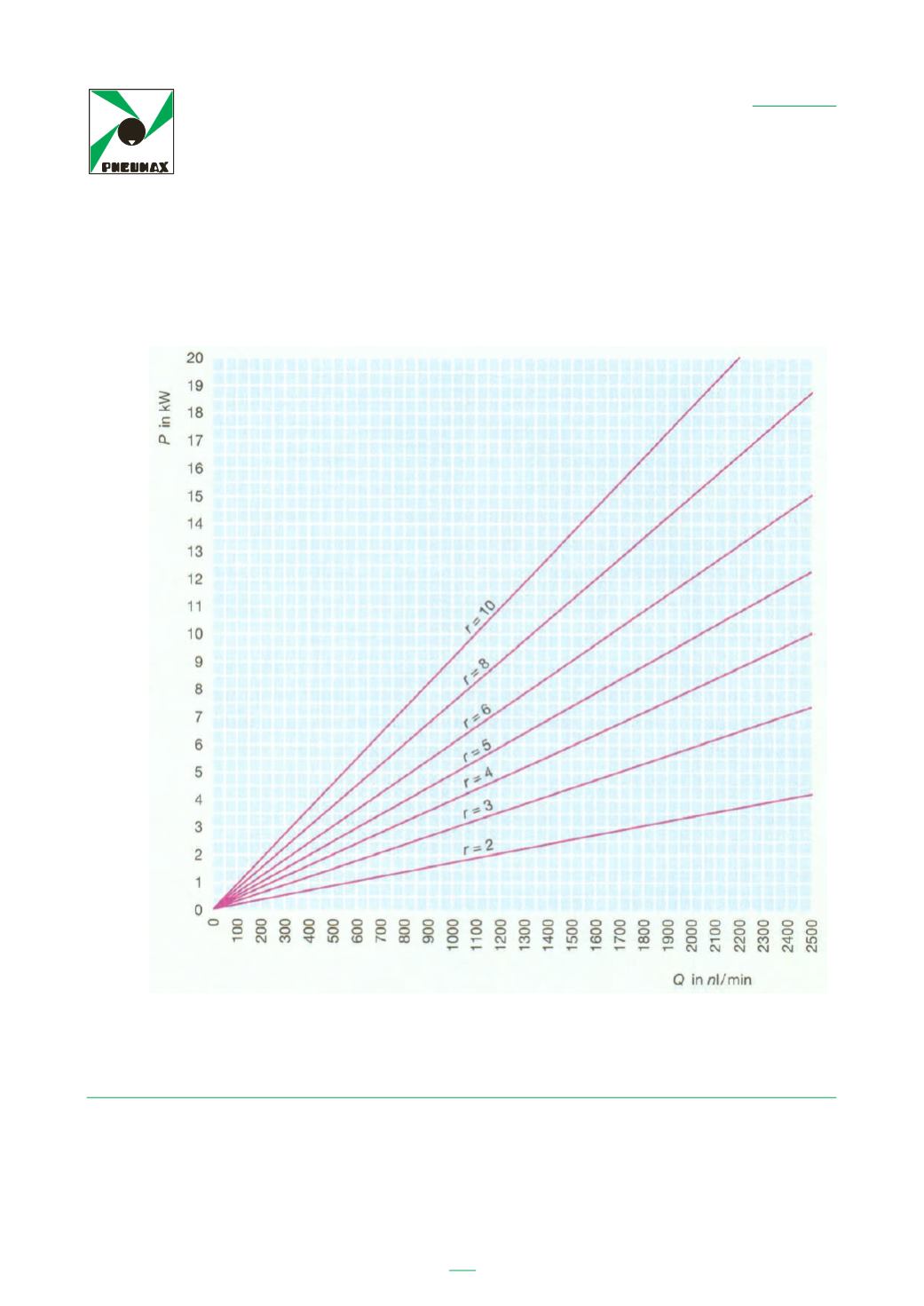

Das folgende Diagramm ermöglicht eine rasche Auswahl der Verdichterleistung in
Abhängigkeit von der Ansaugleistung.
9.1
VERDICHTER
Bei den Verdichtern unterscheidet man zwischen dynamischen Verdichtern und Ver-
dichtern, die nach demVerdrängungsprinzip arbeiten
.
In der pneumatischen Kraftüber-
tragung kommen Verdrängungsverdichter zum Einsatz, die wiederum in Hubkolben-
verdichter und Drehkolbenverdichter unterteilt werden.
