Kapitel 11
Druckluftaufbereitung und
-anwendung
Wartungseinheiten bestehen aus Filter, Druckminderer und Öler, die in einer einzigen
Baugruppe miteinander verbunden sind. Sie werden in der genannten Reihenfolge
den zu versorgenden Geräten vorgeschaltet, um die Druckluft aufzubereiten.
11.5
AUSWAHL DER WARTUNGSEINHEIT
Maßgeblich für die Auswahl der richtigen Wartungseinheit sind die Leistungsdiagram-
me der Anbieter. Dabei müssen stets auch die Voraussetzungen für den einwandfreien
Betrieb erfüllt sein.
Diese Voraussetzungen beinhalten den erforderlichen Filtrationsgrad, den benötigten
Volumenstrom, die Druckminderung sowie die Anreicherung der Druckluft mit Öl, so-
fern notwendig. All dies sind Entscheidungskriterien für die Auswahl der geeigneten
Gerätegröße.
In vielen Fällen wird zwischen Druckminderer und Öler ein Luftauslass für ölfreie Luft
eingebaut.
Nach Auswahl der Wartungseinheit kann diese um weitere Geräte ergänzt werden, die
jedoch nicht der Druckluftaufbereitung dienen, sondern andere Funktionen erfüllen.
Dazu gehören die nachstehend aufgeführten Einheiten.

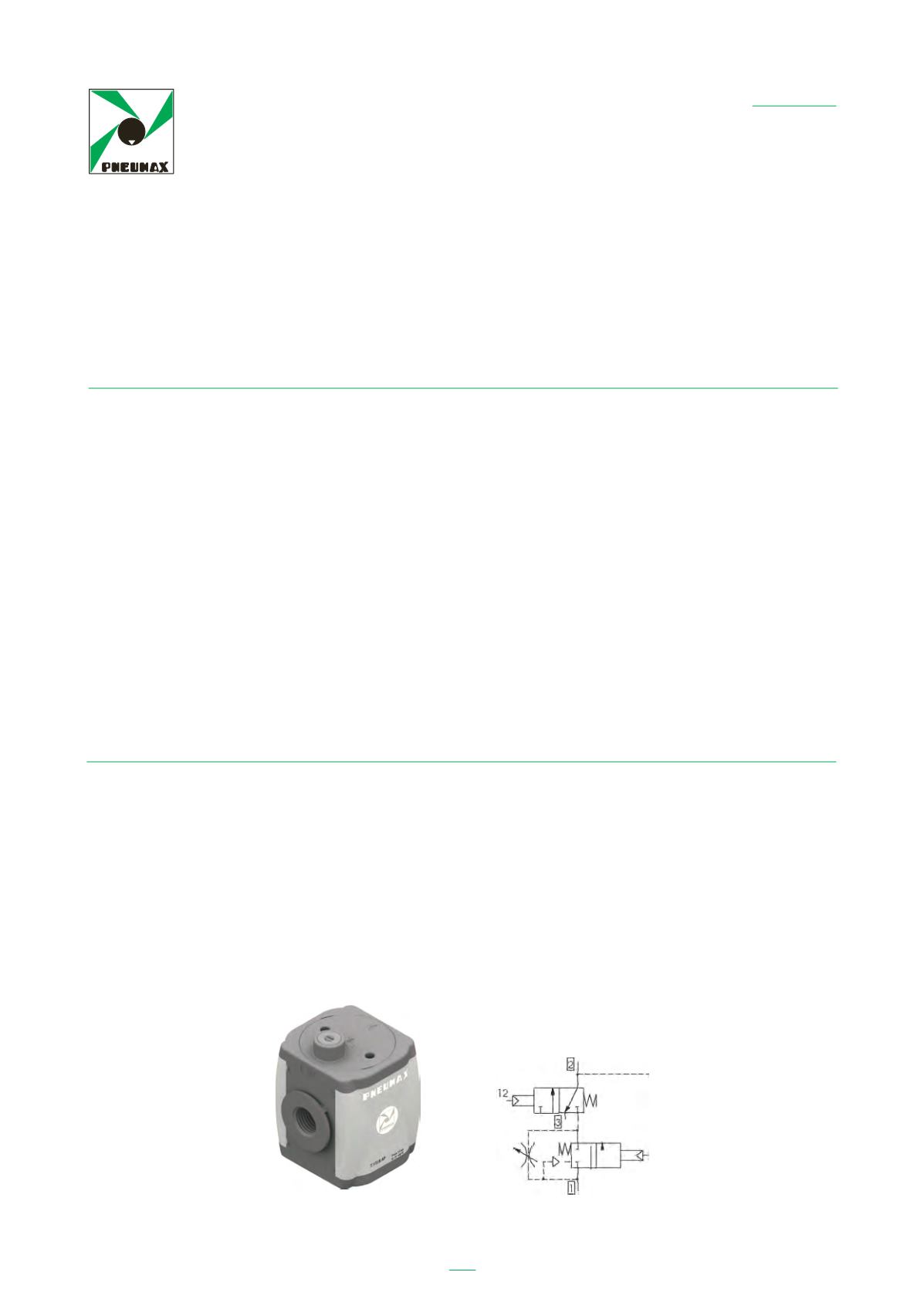

11.6
ANFAHRVENTIL
Beim Befüllen eines vollständig entlüfteten Leitungsnetzes mit Druckluft (z. B. beim
morgendlichen Einschalten der Maschine), strömt Druckluft in die gesamte Anlage, d.
h. auch in die vollständig entlüfteten Antriebskammern der Aktoren (Atmosphären-
druck).
Dabei besteht die Gefahr der unerwünschten Bewegung von Maschinenteilen, die wo-
möglich mit unkontrollierter Geschwindigkeit verfahren werden.
Dies wird verhindert, indem der Druckaufbau in der Anlage allmählich erfolgt, so dass
alle Versorgungspunkte gleichzeitig erreicht werden.
pneumatische
Betätigung
