Kapitel 11
Druckluftaufbereitung und
-anwendung
Der Einbau eines Druckbehälters ist notwendig, da der Druckübersetzer bei Druckluf-
tentnahme einen pulsierenden Druck erzeugen würde, der dem Verbrauch hinterher-
hinkt, ohne den angestrebten Sollwert je zu erreichen.

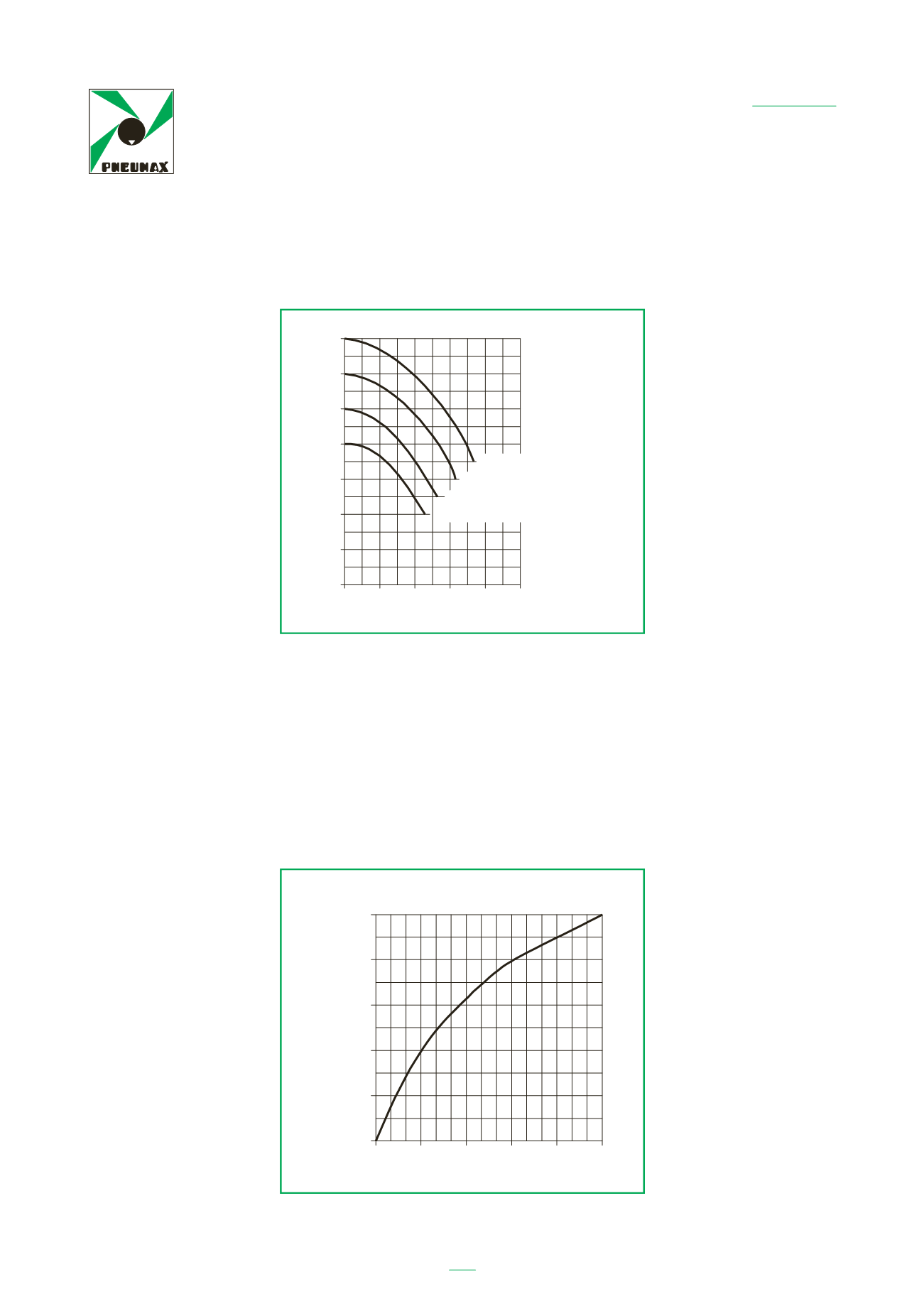

Wie aus dem Diagramm ersichtlich ist, kann der doppelte Ausgangsdruck im Fall der
Kennlinie für 4 bar Ausgangsdruck nur bei einem Volumenstrom gleich Null aufrecht-
erhalten werden. Sobald Druckluft verbraucht wird, fällt der Ausgangsdruck ab. Bei
einem Volumenstrom von 300 Nl/min beträgt das Übersetzungsverhältnis 1:1, d. h. der
Druckübersetzer pumpt ständig, ohne eine Wirkung zu erzielen.
Abhilfe schafft ein Druckbehälter. Ein Druckbehälter ist auch sinnvoll, da der Drucküber-
setzer eine gewisse Zeit braucht, um ein vorgegebenes Volumen mit dem gewünsch-
ten Druck aufzubauen.
Pressione moltiplicata (bar)
Portata (NI/min.)
0
100
2
4
6
8
10
12
14
200 300
500
400
P1=7 bar
P1=6 bar
P1=4 bar
P1=5 bar
in ingresso (bar)
P1 = Pressione
Rapporto K (P2/P1)
P1 = Pressione in ingresso (bar)
P2 = Pressione serbatoio (bar)
Tempo (sec.)
1.2
0.8
0.4
0
6
2.0
1.6
24
12 18
30
Curva del tempo di riempimento di un serbatoio di 10 litri
P1=7 bar
P1=6 bar
P1=5 bar
P1=4 bar
übersetzter Druck (bar)
Volumenstrom (Nl/min)
P1 =
Eingangsdruck
(bar)
Füllzeit eines 10 l-B häl ers
Übersetzungsverhältnis K (P2/P1)
P1 = Eingangsdruck (bar)
P2 = Behält rdruck (bar)
Zeit )
