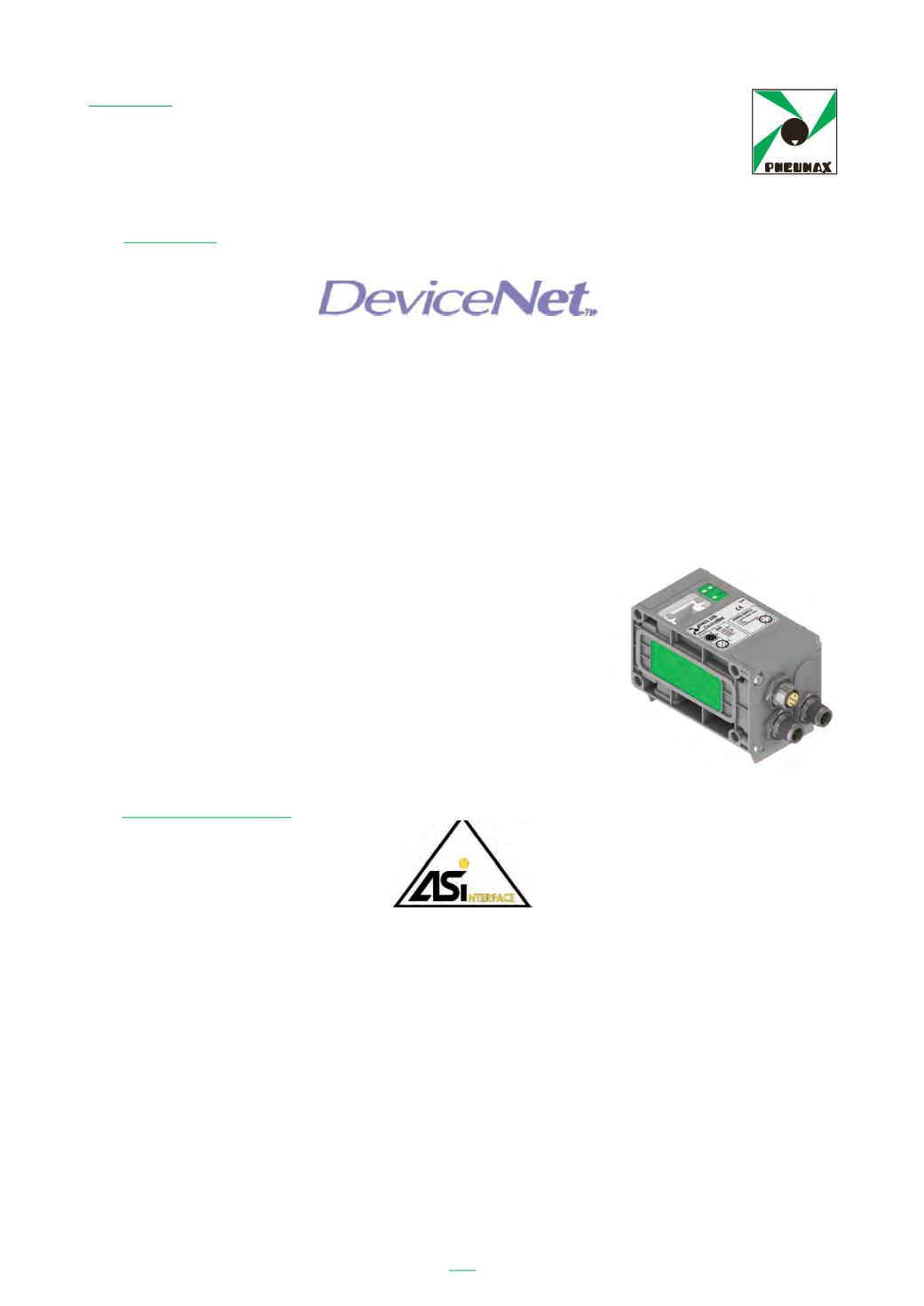

Kapitel 16
Serielle Systeme
DeviceNet®
DeviceNet® wurde von Allen Bradley, einem Hersteller von SPS-Steuerungen, entwi-
ckelt und später an den Dachverband ODVA (Open DeviceNet Vendor Association)
übergeben. Die ODVA ist eine unabhängige Organisation, die sich mit der Verwaltung
der Spezifikationen und der weltweiten Verbreitung des Protokolls beschäftigt. Auch
mit DeviceNet® können Knoten unterbrechungsfrei hinzugefügt und entfernt werden.
– Protokoll nach ISO 11898 Teil A
– Master-Slave-Struktur
– Übertragungsgeschwindigkeiten 125-250-500 kBit/Sekunde
– Anzahl Teilnehmer bis zu 64
– Linienstruktur
– serielle RS-485-Schnittstelle
– Gesamtlänge des Busses siehe Tabelle
– Abschlusswiderstände sind erforderlich
– Konfigurationsdatei .*EDS
Leitungslänge:
– bis 100 m
Baudrate 500 kBit/s
– 100 bis 250 m Baudrate 250 kBit/s
– 250 bis 500 m Baudrate 125 kBit/s
AS-Interface (AS-I)®
Das AS-I (Actuator Sensor Interface)-System wurde 1994 ausschließlich zum An-
schluss industrieller Geräte wie Sensoren und Aktoren entwickelt. Das einfache Proto-
koll ermöglicht die Integration der Steuersignale sowie der Stromversorgung in einem
einzigen ungeschirmten Kabel. Dabei handelt es sich um ein gelbes Flachbandkabel,
das zum Kennzeichen dieses Protokoll geworden ist.
Der Anschluss dieses Kabels erfolgt über die sog. Durchdringungstechnik, bei der die
Isolation durchstoßen wird. Die Stecker-Pins greifen das Signal ab, ohne hierfür das
Kabel abisolieren zu müssen. Aufgrund seiner besonderen geometrischen Form ist
das Kabel verpolsicher. Bei einer Kabellänge von mehr als 100 m muss ein Repeater
installiert werden, der eine Verlängerung auf 300 m ermöglicht. Die Strombelastung
des gelben Flachbandkabels darf max. 2 A betragen. Liegt der Stromverbrauch der
Magnetventile über diesem Wert, ist ein zweites, schwarzes Kabel erforderlich, das 24
V Gleichstrom transportiert. Für dieses Kabel wird die gleiche Verkabelungstechnik
verwendet.
