Kapitel 16
Serielle Systeme
Gateway:
Stellt die Kommunikationsfähigkeit zwischen verschiedenen Protokollen
her.
Baudrate:
Geschwindigkeit in Bit je Sekunde, mit der Daten in einem Kommunikati-
onssystem übertragen werden.
Schnittstelle:
Standard, der zur Übertragung der elektrischen Signale angewendet
wird.
Serienabfrage (Serial Poll):
Zyklische Abfrage der Netzwerksknoten durch den Mas-
ter.
Zykluszeit:
Gesamte Zeit, die der Master zur Aktualisierung aller Knoten benötigt.
Adresse:
Nummer, anhand derer ein Knoten in einem Kommunikationsnetzwerk
identifiziert werden kann.
Netzwerktopologie
Physikalische Struktur der Feldbusverbindungen zwischen verschiedenen Knoten.
Die häufigsten Topologien sind:
– Ring
– Stern
– Linie

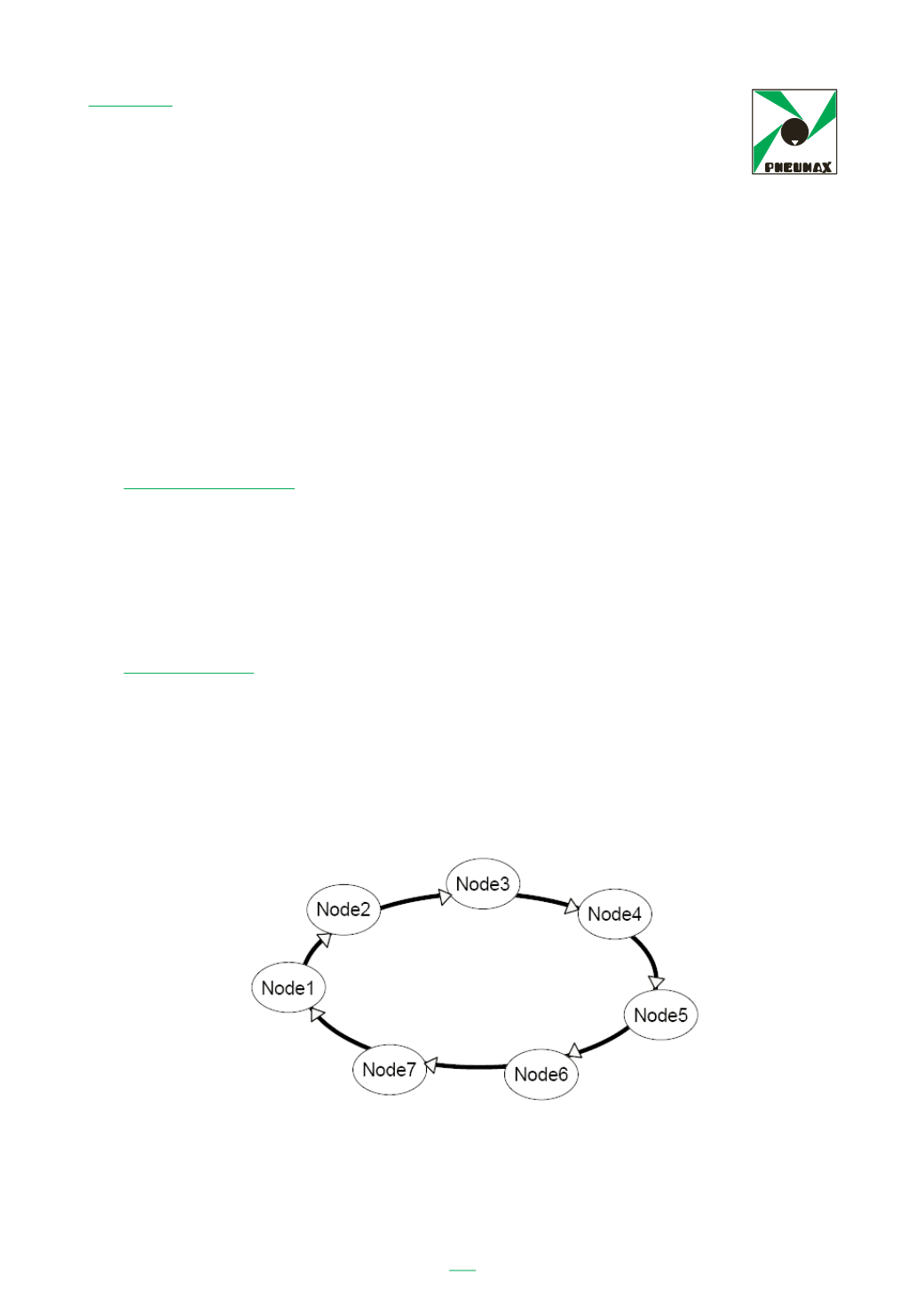

Ring-Topologie
Bei der Ring-Topologie sind alle Knoten in Reihe miteinander verbunden. Der Slave,
der eine Information empfängt, bereitet diese auf, behält die für ihn relevanten Teile
und sendet die übrigen Teile weiter. Der Vorteil dieses Systems ist, dass jeder Knoten
als Repeater wirkt und die elektrischen Signale so verstärkt, dass diese bis zu 400 m
zwischen zwei Knoten bzw. insgesamt 13 km überbrücken können. Das Interbus®-Pro-
tokoll beruht auf einer Ring-Topologie. Ein nicht zu vernachlässigender Nachteil ist,
dass der Ausfall eines einzigen Teilnehmers bzw. die Beschädigung eines Ringab-
schnitts die Unterbrechung des gesamten Netzwerks zur Folge hat.
Dies stellt für manche Anwendungen kein Problem dar, doch in den meisten Fällen
kommt eine geschlossene Ringstruktur aufgrund dieses Nachteils nicht in Frage. Die
Einfügung eines neuen Knotens zwischen zwei bestehende Knoten verlängert die Ad-
resse um eine Einheit, so dass die Programme neu konfiguriert werden müssen.
coprire distanze maggiori.
Gateway
: Passerella che permette di collegare tra loro due protocolli diversi.
Baude rate
: Indica la velocità di trasmissione di un sistema di comunicazione in
al secondo.
Interfaccia
: Standard utilizzato per trasmettere i segnali elettrici.
Serial Polling
: Interrogazione ciclica del master ai nodi della rete.
Tempo ciclo
: Tempo totale impiegato dal master per aggiornare tutti i nodi.
Indirizzo
Num r che permette di identificare u n d in una rete
comunicazione.
Tipologia d lla rete
E’ fisicamente la forma utilizzata in un bus di campo per interconnettere i nodi.
I modelli più ricorrenti sono:
-
struttura ad anello
-
Struttura a stella
-
Struttura in linea
Struttura ad anello
La struttura ad anello permette di collegare in serie tutti i nodi. Lo slave che rice
messaggio si occupa di ripetere il segnale ricevuto, trattiene le parti che lo riguard
ed invia le altre informazioni. Il vantaggio di questo sistema è che ogni nodo funzi
come repeater, rigenera il segnale elettrico permettendo di coprire distanze note
quali 400m tra nodo e nodo fino ad arrivare a 13Km complessivi. Viene utilizzata
protocollo I
nterbus
. Lo svantaggio da non trascurare è che anche se un
componente della r te on funziona o un tratto della st ssa è danneggiato tutt
ferma.
