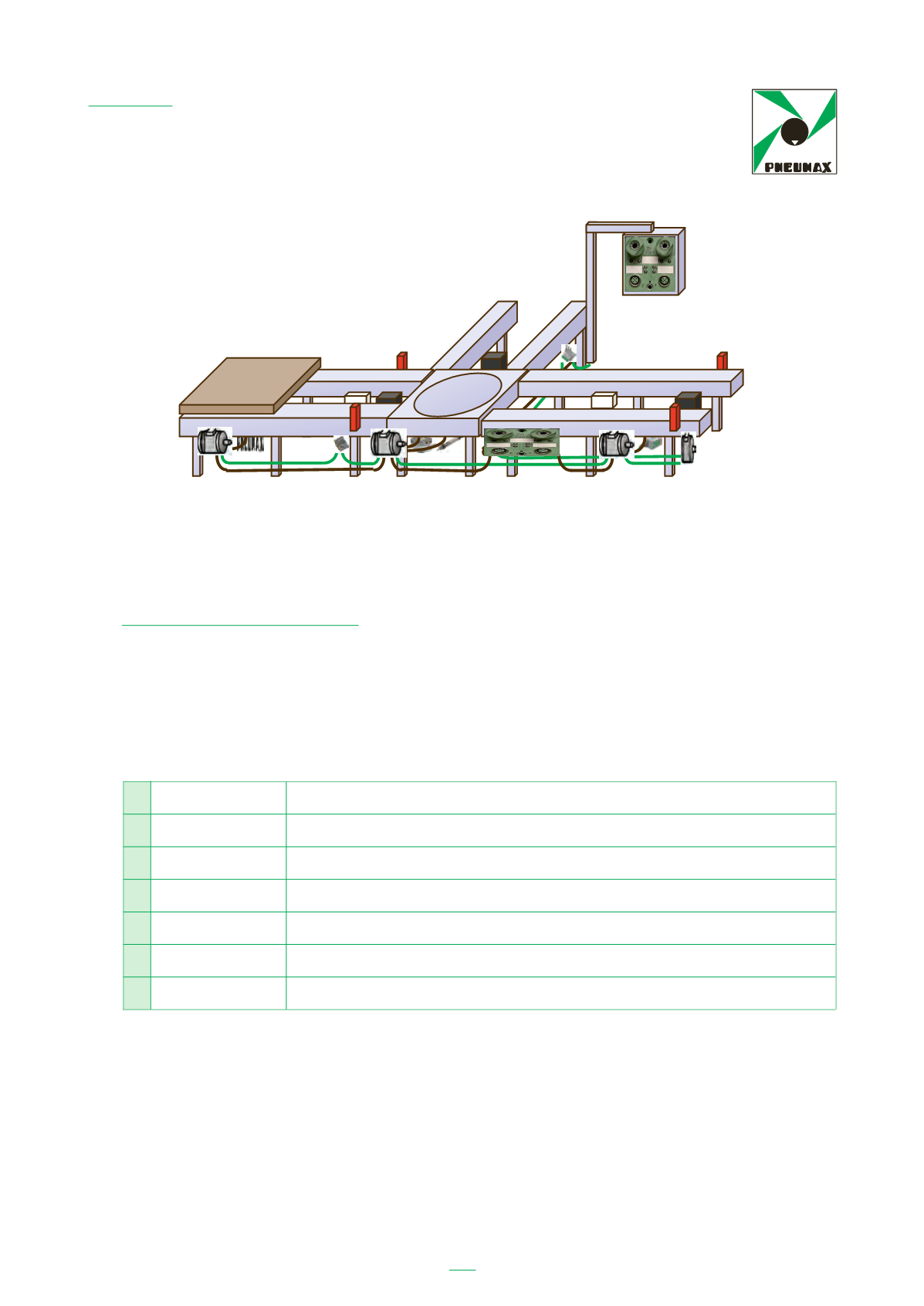

Anlage mit serieller Datenübertragung
Wie die Abbildung zeigt, ist die Anlage deutlich leichter, da sämtliche Vorrichtungen
für die Parallelverdrahtung entfallen.
Kommunikationsprotokolle
Die Funktionsweise eines digitalen Datenübertragungssystems lässt sich durch die
Schichten des sog. Kommunikationsprotokolls beschreiben. Im Kommunikationspro-
tokoll werden sozusagen die Regeln und Verhaltensweisen definiert, die Sender und
Empfänger beachten müssen, um untereinander Informationen austauschen zu kön-
nen.
7
Anwendung
Übertragung von Daten zwischen den Anwendungen
6
Darstellung
Formatierung der Benutzerdaten
5
Sitzung
Festlegung von Schnittstellen für die Nutzung des Transportsystems
4
Transport
Bereitstellung von Kanälen für den Datentransport
3
Netzwerk
Festlegung der Datentransportwege im Netzwerk
2
Sicherung
Festlegung des Datenformats und der Zugangsart für die Übertragung
1
Physikal. Schicht
Festlegung der Eigenschaften der Übertragungsmedien und der Signalebenen
Der Austausch von Daten ist ein aus mehreren Zwischenphasen bestehender Vor-
gang, wobei jede Zwischenphase durch ein eigenes Protokoll geregelt ist. Für jede
Zwischenphase gibt es eine eigene Schicht im Kommunikationsprozess, sowie Regeln
für ihr Verhalten. Diese Regeln bilden das Protokoll der jeweiligen Schicht.
Findet die Kommunikation zwischen Geräten wie Rechnern, Feldgeräten o. ä. statt, so
müssen sämtliche Regeln, d. h. alle erforderlichen Protokolle, strikt eingehalten wer-
den.
Dies ist nur möglich, wenn diese Protokolle klar und präzise definiert und sorgfältig
dokumentiert sind.
Impianto tradizionale
Impianto con tecnologia seriale
Il medesimo impianto, come si può vedere, è alleggerito con l’eliminazione delle
strutture dedicate alla circuitazione elettrica con connessione parallela.
