Von dynamischen Dichtungen spricht man, wenn sich die Dichtelemente relativ zuei-
nander bewegen.
In diesem Fall erzeugt die Gleitbewegung entlang der von der Dichtung berührten Flä-
che Reibung. Die Reibungsintensität hängt von verschiedenen Faktoren ab, wie z. B.
von der Art des Werkstoffs, der Härte des Werkstoffs, der Beschaffenheit der Grenz-
fläche usw., sowie vom Schmiermittel. Das Schmiermittel gewährleistet zum einen Ab-
dichtung und sorgt zum anderen – durch die Erzeugung eines dünnen Schmierfilms
zwischen Dichtkörper und Gleitfläche – ein hydrodynamisches System, das die un-
mittelbare Berührung zwischen den sich relativ zueinander bewegenden Elementen
verhindert. Das Dichtverhalten wird wesentlich von der Formgebung der Dichtungen,
von deren Abmessungen sowie vom Dichtungswerkstoff bestimmt.
Bei dynamischen Dichtungen werden nur selten O-Ringe verwendet, da die Ver-
schleißkompensation auf die Kompression beschränkt ist. Häufig kommen dagegen
Lippendichtungen mit U-förmigem, für Radialdichtungen idealem Querschnitt zum
Einsatz. Diese werden auch als „positiv wirkende“ oder „automatische“ Dichtungen
bezeichnet, da sie sich bei Druckbelastung ausdehnen oder an die Kontaktfläche an-
pressen. Dabei nimmt die Reibung aufgrund der sich erhöhenden Radiallast jedoch
tendenziell zu. Die Verschleißkompensation ist dabei sehr effizient. Im Gegensatz zu
O-Ringen, die eine doppelte Abdichtung ermöglichen, müssen bei den automatischen
Dichtungen zwei Elemente Rücken an Rücken angeordnet werden.
Darüber hinaus gibt es auch andere Lösungen, bei denen die doppelte Dichtfunktion
bereits einteilig eingebaut ist. So zum Beispiel Doppellippendichtungen, die aus einer
Metallscheibe bestehen, auf denen die Gummilippen aufvulkanisiert sind.

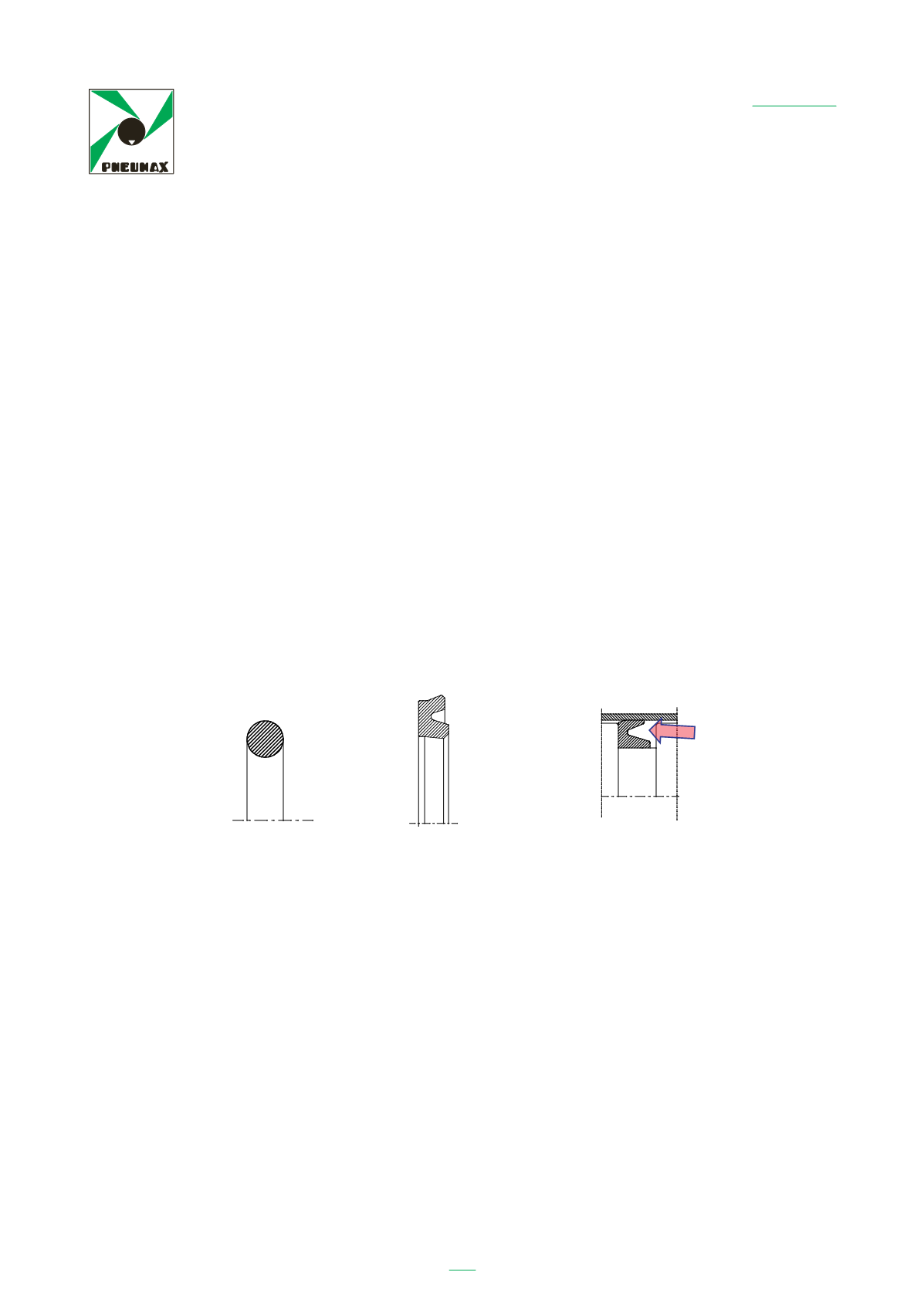

Druck
O-Ring
Lippendichtung
Automatische Dichtung
Lippendichtungen können konstruktiv optimiert werden, indem z. B. die scharfen Kan-
ten abgerundet werden. Dadurch wird beispielsweise verhindert, dass das Schmier-
mittel von den Gleitflächen abgeschabt wird.
Elastomere bestehen also aus elastisch verformbaren Werkstoffen. Man unterscheidet:
– Elastomere
– Plastomere
Elastomere bestehen aus Gummi, der mit Zusatzstoffen versetzt und bei hoher Tem-
peratur vulkanisiert wurde. Dadurch erhält der ursprünglich plastische Werkstoff elas-
tische Eigenschaften. Als Vulkanisierungsmittel wird in aller Regel Schwefel einge-
setzt. Die physikalischen, chemischen und thermischen Eigenschaften können je nach
Gummianteil und Zusatzstoffen stark variieren.
Plastomere, auch Thermoplaste genannt, verhalten sich bis zu einer Temperatur von
etwas über 80 °C wie Elastomere.Bei darüber liegenden Temperaturen verhalten sie
