141

Kapitel 15

Hilfsventile

15.3

SCHNELLENTLÜFTUNGSVENTILE

Schnellentlüftungsventile dienen der Erhöhung der Geschwindigkeit von Zylindern.

Dabei strömt die Luft aus der Zylinderkammer direkt ins Freie und vermeidet den Weg

über die Leitungen und das Wegeventil.

Ein Schnellentlüftungsventil wird am Zylinderanschluss montiert.

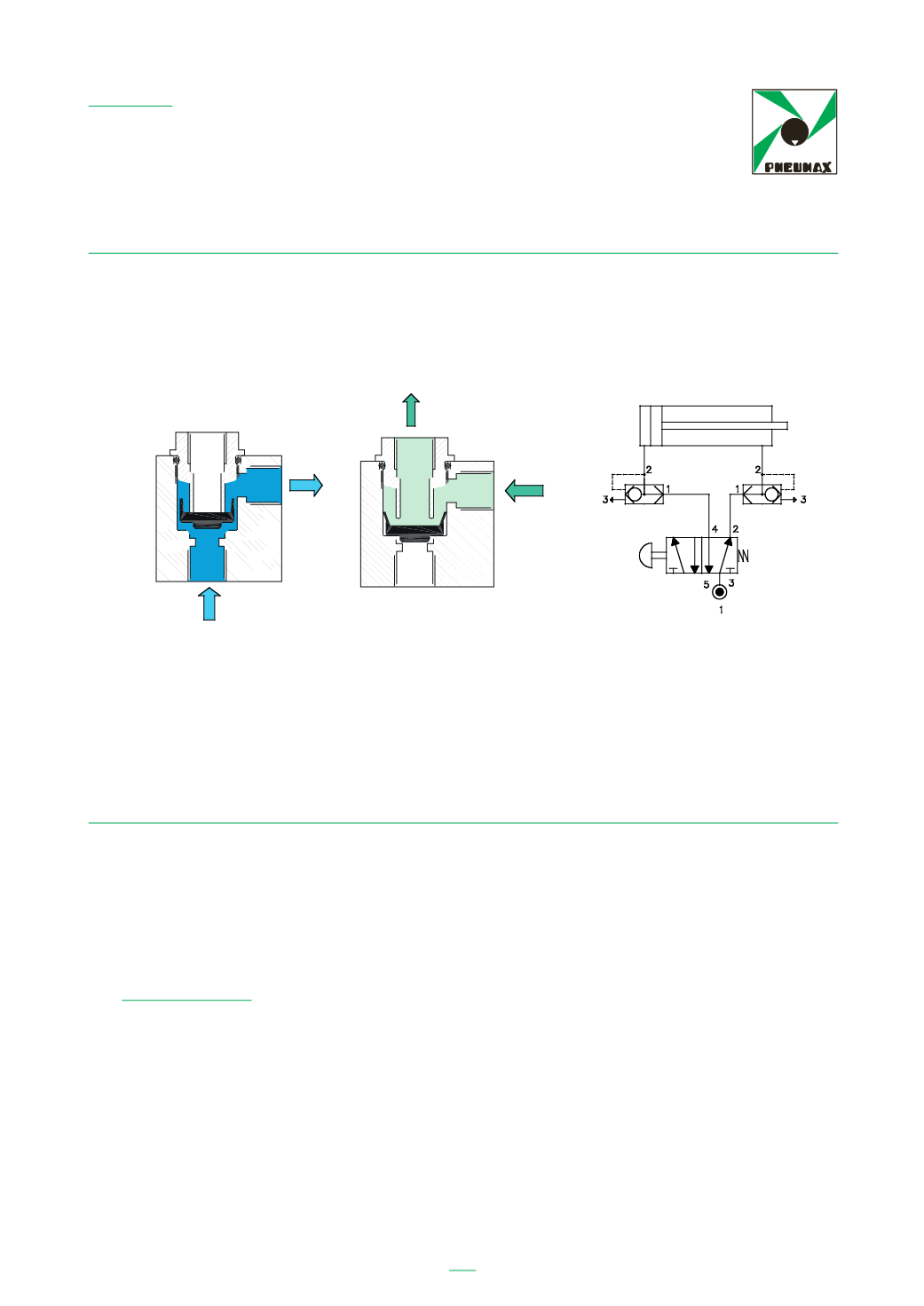

Die linke Abbildung zeigt die Belüftungsphase, die rechte Abbildung die Entlüftungs-

phase. Ganz rechts ist das Schaltschema für den Anschluss Ventil/Zylinder darge-

stellt.

15.4

WECHSEL- UND ZWEIDRUCKVENTILE

Wechsel- und Zweidruckventile sind Elemente, die bei Vorhandensein zweier Signale

an den jeweiligen Eingängen – mit gleichen oder unterschiedlichen Druckwerten - das

zuerst ankommende Signal bzw. den höheren Druck zum Ausgang durchleiten, wenn

es sich um ein Wechselventil handelt, oder die das zweite Signal bzw. den niedrigeren

Druck zum Ausgang durchleiten, wenn es sich um ein Zweidruckventil handelt.

Wechselventil

Ein Wechselventil verfügt über zwei Eingänge und einen Ausgang, wie die Abbildung

auf der folgenden Seite zeigt. Der Eingang, an dem der höhere Druck anliegt, ver-

schiebt den Schaltkörper so, dass dieses – und nicht das niedrigere Signal – zum

Ausgang gelangt. Weisen beide Eingangssignale den gleichen Druck auf, gelangt das

zuerst ankommende Signal zum Ausgang. Wie die Wahrheitstabelle neben der Abbil-

dung zeigt, kann ein Wechselventil auch eine logische ODER-Funktion erfüllen. Am

Ausgang U wird unabhängig davon, ob das Signal an P1 oder P2 anliegt, ein Signal

erzeugt. Der einzige Fall, in dem kein Ausgangssignal erzeugt wird, ist das Fehlen von

Signalen an beiden Eingängen.

15.3

Valvole di scarico rapido

Questo componente consente di ottenere la massima velocità di un cilindro

permettendo all’aria della camera in scarico di fluire verso l’atmosfera direttamente,

senza dovere transitare attraverso il tubo e la valvola nella direzione dello scarico.

Viene montata sulle connessioni del cilindro.

1

2

3

2

1

2

1

2
