Kapitel 15
Hilfsventile
– Drosselrückschlagventile
– Drosselventile
gedrosselter Durchfluss
freier Durchfluss

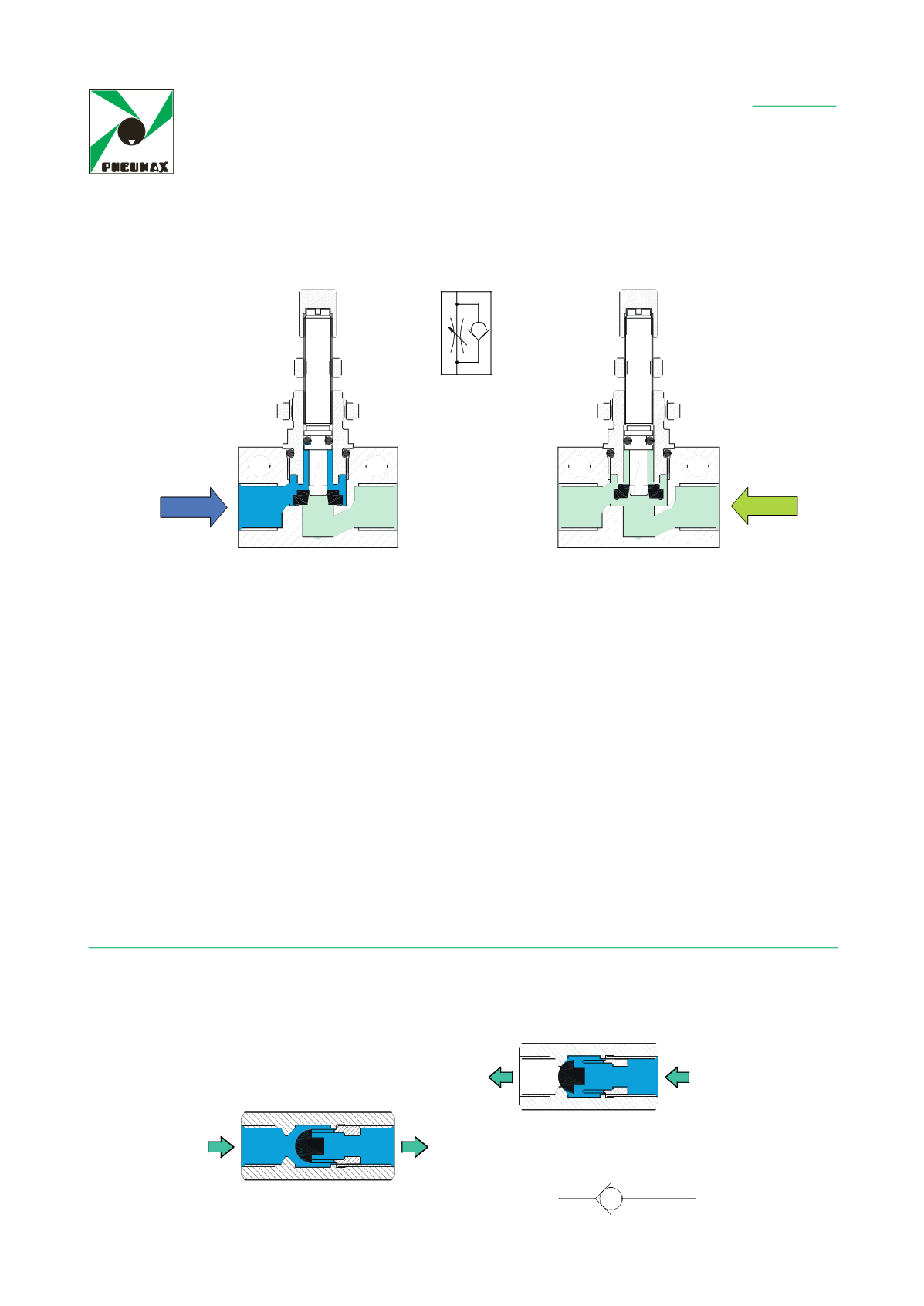

Das Symbol zeigt bereits anschaulich die Funktionsweise eines Drosselrückschlag-
ventils. Es beinhaltet eine stufenlos variable Verengung, die parallel zu einem Rück-
schlagventil geschaltet ist. In eine Richtung wird der Durchfluss gedrosselt; in die
Gegenrichtung öffnet der Luftstrom das Rückschlagventil und fließt frei durch. Dros-
selrückschlagventile werden in die Verbindungsleitungen zwischen Ventil und Zylin-
der eingebaut. Bei 5-Wegeventilen, die zur Ansteuerung doppeltwirkender Zylinder
eingesetzt werden, können an die Entlüftungsanschlüsse 3 und 5 variable Drosseln
angebracht werden, die die Funktion eines Drosselrückschlagventils erfüllen.
Wird das Rückschlagventil in der oben links dargestellten Position deaktiviert, wird
der Luftstrom in beide Richtungen gedrosselt
.
15.2
RÜCKSCHLAGVENTILE
Die Funktion eines Rückschlagventils besteht darin, die Luft in einer Richtung frei
durchfließen zu lassen und den Durchfluss in umgekehrter Richtung zu sperren.
trasformare un segnale pneumatico in elettrico e così via.
15.1 Valvole regolatrici di flusso.
Sono queste le valvole che assolvono il compito di regolare le velocità di un cilindro.
Sono sostanzialmente costituite da una strozzatura variabile regolata da una
manopola combinata con una vite che chiude od apre gradualmente un luce di
passaggio. Ne esistono di due tipi:
-
Unidirezional
-
Bidirezionale
Flusso regolato
Flusso libero
Il simbolo rappr senta molto bene il funzio amento del regolatore mostra la
strozzatura variabi e in parallelo ad una valvola di non ritorno. Il flu o è regolato in
una direzio e, nella direzione oppost invece alza la valvola unidirezionale e flui ce
liberamente. Viene montata nelle condotte di connessione tra valvola e cilindro. Nelle
valvole di comando per cilindri a doppio effetto a 5 vie, si possono montare sugli
scarichi 3 e 5 strozzatori variabili che possono assolvere alla la stessa funzione delle
regolatrici di flusso unidirezionali.
170
Se la valvola di non ritorno viene bloccata nella posizione indicata nella figura del
flusso regolato, viene disattivata ed il flusso di aria subisce la regolazione nelle due
direzioni ( bidirezionale ).
15.2 Valvole di non ritorno od unidirezionali
La funzione della valvola di non ritorno è quella di fare fluire l’aria in una direzione e
di impedirla nella direzione opposta.
15.3
Valvole di scarico rapido
