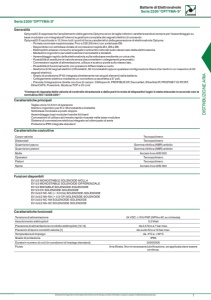

Optyma-S e Optyma-Sc

Dimensionidi ingombroe informazioni tecnichesono forniteapuro titolo informativoepossonoesseremodificatesenzapreavviso Batterie di Elettrovalvole Serie 2200 "OPTYMA-S" Distribuzione Aria 1 Serie 2200 "OPTYMA-S" Generalità Optyma32-S rappresenta l'ampliamento della gamma Optyma verso le taglie inferiori caratterizzandosi sempre per l'assemblaggio su base modulare con integrata all’interno la gestione completa dei segnali elettrici di comando. Optyma32-S racchiude in 12,5mm tutti i punti di forza caratteristici della generazione di elettrovalvole Optyma: - Portata nominale massimizzata: Fino a 550 [Nl/min] con sottobase Ø8. - Disponibile con sottobasi dotate di connessioni rapide Ø4, Ø6 e Ø8. - Elettropiloti a basso consumo energetico entrambi collocati sullo stesso lato della elettrovalvola. - Medesimo ingombro per elettrovalvole monostabili e bistabili. - Assemblaggio rapido della elettrovalvola sulla sottobase mediante un unica vite. - Possibilità di sostituire le valvole senza disconnettere i collegamenti pneumatici. - Connessioni rapide di alimentazione, utilizzo e scarico poste sullo stesso lato. - Possibilità di funzionamento con pressioni differenziate e vuoto. - Gestione di 32 segnali elettrici (16 bistabili, 32 monostabili oppure qualsiasi configurazione libera che rientri in un massimo di 32 segnali elettrici). - Grado di protezione IP 65 integrata direttamente nei singoli elementi della batteria. - Collegamento elettrico mediante un connettore a vaschetta a 37 poli. - Prevista l'integrazione diretta con bus di campo: CANopen®, PROFIBUS DP, DeviceNet, EtherNet/IP, PROFINET IO RT/IRT, EtherCAT®, Powerlink, Modbus/TCP e IO-Link "Il tempo di risposta delle valvole di controllo direzionale o delle parti in moto di dispositivi logici è stato misurato in accordo con la normativa ISO 12238:2001" Caratteristiche principali Taglia unica 12,5mm di spessore Identico ingombro per E.V. Monostabile e bistabile Sottobase modulare a posto doppio Assemblaggio basi modulari tramite kit tiranti Connessioni di utilizzo ad innesto rapido ricavate nella base modulare Sistema di connessione elettrica integrato ed ottimizzato di serie Protezione IP65 integrata standard Caratteristiche costruttive Corpo valvola Tecnopolimero Distanziali Tecnopolimero Guarnizioni pacco Gomma nitrilica (NBR) antiolio Guarnizioni pistoni Gomma nitrilica (NBR) antiolio Molle Acciaio Inox AISI 303 Operatori Tecnopolimero Pistoni Tecnopolimero Spole Acciaio Inox AISI 303 Funzioni disponibili EV 5/2 MONOSTABILE SOLENOIDE-MOLLA EV 5/2 MONOSTABILE SOLENOIDE-DIFFERENZIALE EV 5/2 BISTABILE SOLENOIDE-SOLENOIDE EV 5/3 CC SOLENOIDE-SOLENOIDE EV 2x3/2 NC-NC (= 5/3 CA) SOLENOIDE-SOLENOIDE EV 2x3/2 NA-NA (= 5/3 CP) SOLENOIDE-SOLENOIDE EV 2x3/2 NC-NA SOLENOIDE-SOLENOIDE EV 2x3/2 NA-NC SOLENOIDE-SOLENOIDE Caratteristiche funzionali Tensione di alimentazione 24 VDC±10% PNP (NPN e AC su richiesta) Assorbimento elettropiloti 0,5 Watt Pressione di alimentazione condotto elettropiloti (12-14) da 2,5 fino a 7 bar max. Pressioni di lavoro condotti valvola [1] da vuoto fino a 10 bar max. Temperatura di impiego da -5°C a +50°C Grado di protezione IP65 Durata in numero di cicli (in condizioni di impiego standard) 50000000 Fluido Aria filtrata. Non è necessaria lubrificazione, se applicata deve essere continua.
